4 设置与调试
4.2 改造 SIPLACE TX 系列贴片机
62 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019
4.2.5.15 示教续料位置
如果料盒不能轻松地滑入到料盘塔中，则重新示教续料位。
图105: 示教续料位 1
► 单击 按钮。
► 选择
Location 1
按钮。
► 选择
Track 29
。
► 单击
Details…
按钮。
图106: 示教续料位 2
► 选择
Functions
选项卡。
► 单击
Teach position
按钮下方的
Refill position
。
图107: 示教续料位 3
► 将两个料盒插入到 SIPLACE JTF‑ML2
中。两个料盒的类型必须相同（7槽或
9槽）。
4 设置与调试
4.3 JEDEC 盘式供料器在 SIPLACE Pro 中的配置
用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 63

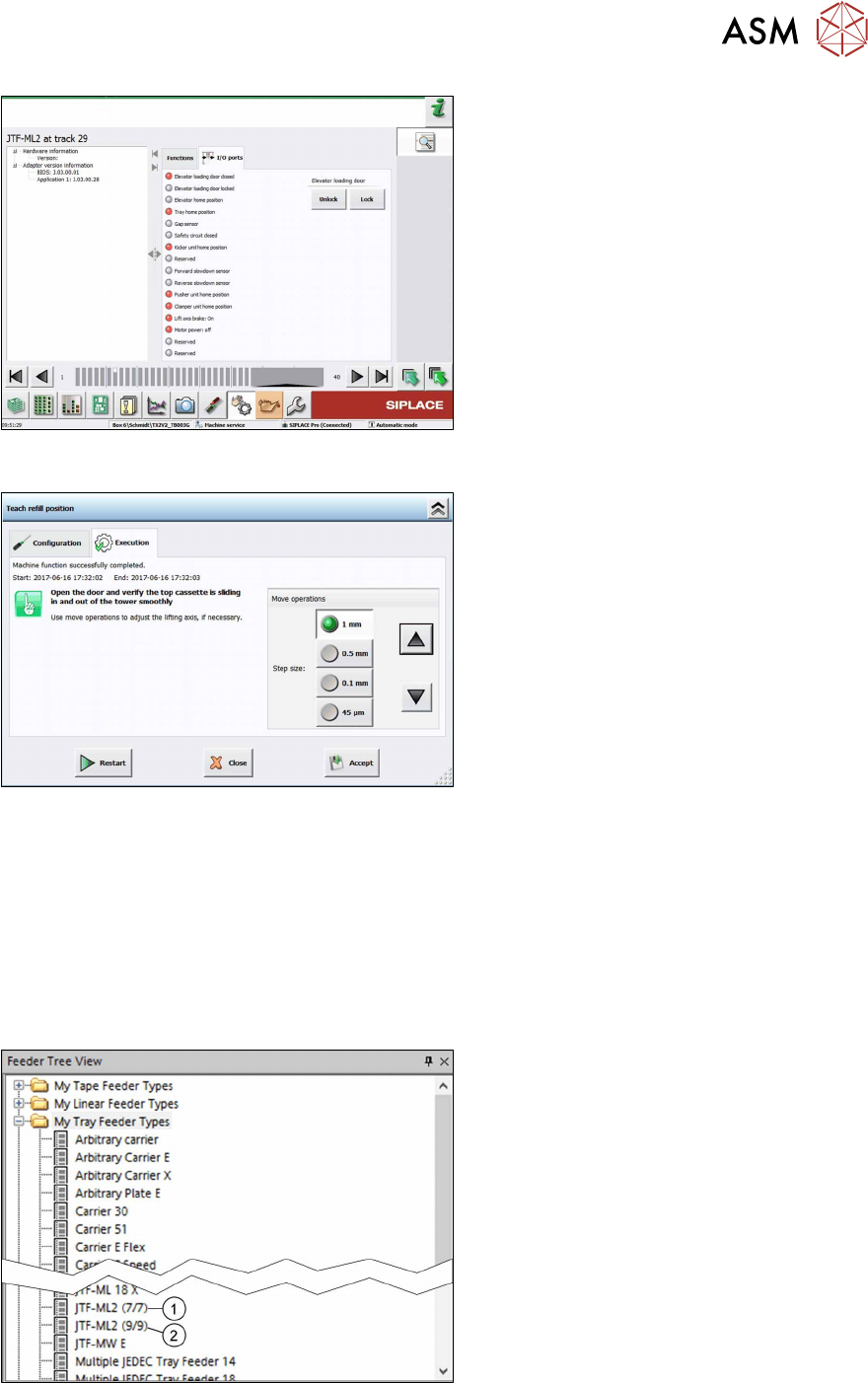

图108: 示教续料位 4
► 解锁/锁定门以示教或检查续料位。
图109: 示教续料位 5
► 打开安全门并检查顶部料盒是否可以顺
畅滑入和滑出料盘塔。
使用箭头按钮调整续料位。
► 单击
Accept
按钮以保存新的续料位。
4.3 JEDEC 盘式供料器在 SIPLACE Pro 中的配置
SIPLACE JTF-ML2 可供 SIPLACE Pro 14.1 及更高版本使用。以前的 SIPLACE Pro 版本不支持
SIPLACE JTF-ML2。
4.3.1 SIPLACE Pro 中的 SIPLACE JTF-ML2 — 供料器树视图
图110: 供料器树视图
在
Feeder Tree View
中有两种 SIPLACE
JTF-ML 供料器类型可供选择：
1.
JTF-ML2 (7/7)
（针对较高元件）
– 用于 14 个 JEDEC 料盘，料盘高
度=12.19mm，位于两个料盒中
– 最多 14 种不同元件（每个料盘一种类型）
2.
JTF-ML2 (9/9)
（针对标准元件）
– 用于 18 个 JEDEC 料盘，料盘高
度=7.62mm，位于两个料盒中
– 最多 18 种不同元件（每个料盘一种类型）
4 设置与调试
4.3 JEDEC 盘式供料器在 SIPLACE Pro 中的配置
64 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019
4.3.2 JEDEC 料盘描述 — 料盘树视图
图111: 料盘树视图
► 定义一个尺寸符合 JEDEC 料盘标准的 JEDEC 料盘。
► 有关尺寸，请参考制造商提供的数据表。
提示
JEDEC 料盘标准
为确保能够安装到 JEDEC 盘式供料器中，尺寸必须符合 JEDEC 料盘标准。在此例中，定
义了一个名为
JEDEC Test
的 JEDEC 料盘。
