用于 服务 工程师 服务 信息 SI18020008E - 000 = Y SM10 后送料 库改造 程序 32/65 机器 后视图 银行 周围 a 拆下肩部 螺栓 4 个肩部 螺栓 4 个螺栓 拧 紧螺栓 A 每侧 2 个 螺栓。 （共 4 ） 每侧 4 个 螺栓。 （共 8 ） 放大视 图： A 步骤 10 。 修复它们。
用于服务
工程师
服务
信息
SI18020008E-000 = YSM10
后送料库改造程序
31/65
机器 后视图
a
a
A
0
0
测量 R2 侧时，不需要在 R1
端设置拨号指示器。
第9步。测量高度。
规范
0.04 毫米或更少
A
详
用于服务
工程师
服务
信息
SI18020008E-000 = YSM10
后送料库改造程序
32/65

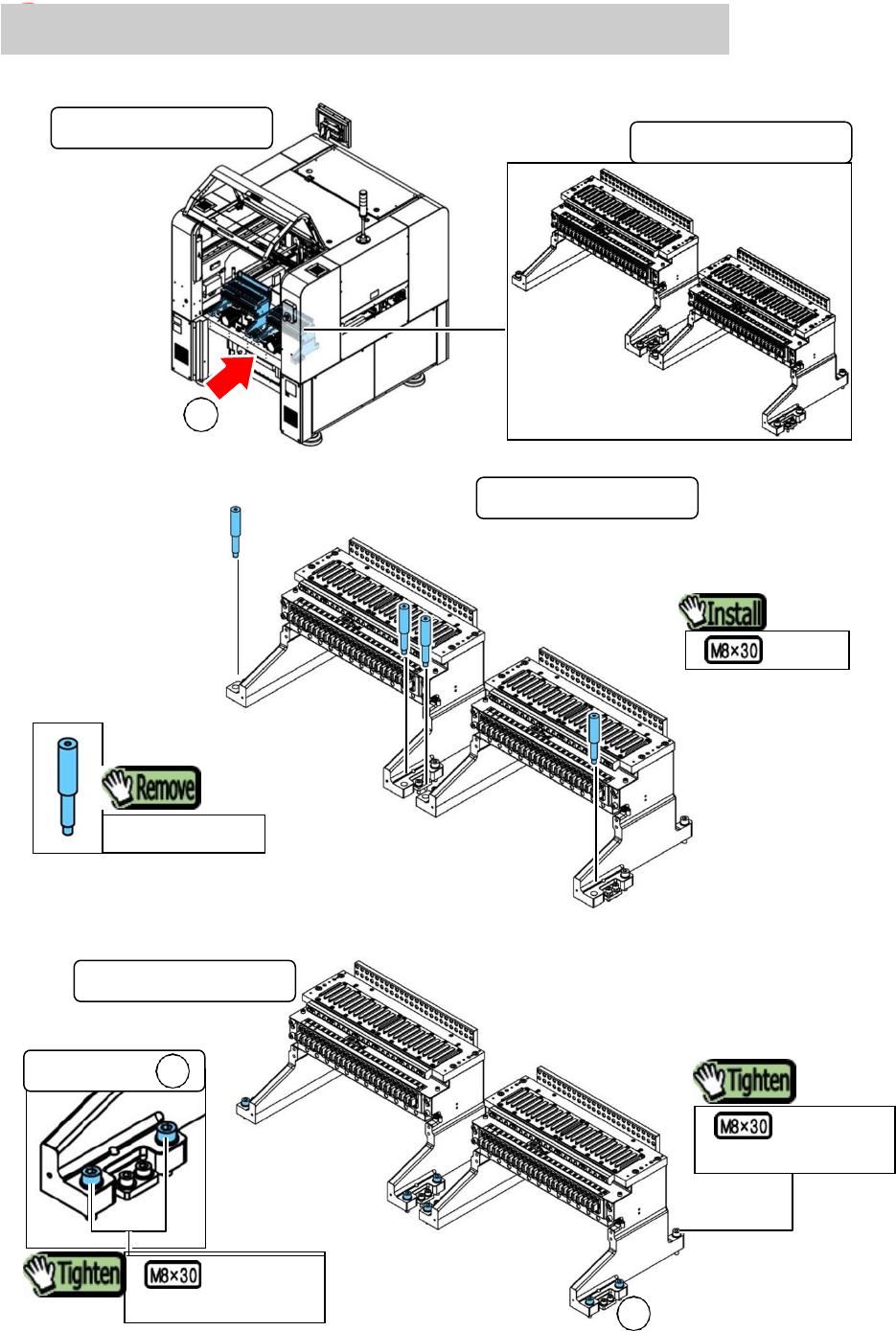

机器 后视图
银行 周围
a
拆下肩部螺栓
4个肩部螺栓
4
个螺栓
拧 紧螺栓
A
每侧 2 个
螺栓。（共 4）
每侧 4 个
螺栓。 （共 8）
放大视图：
A
步骤10。修复它们。
用于服务
工程师
服务
信息
SI18020008E-000 = YSM10
后送料库改造程序
33/65
步骤11。 确认在工作后完成以下 操作
拆下磁铁底座以容纳 Y 轴。（自步骤 6 起）
拆下磁铁支架支架。（自步骤 4 起）
拆下操纵杆拨盘指示器和磁铁支架。（步骤 5 至 9）
拆下肩部螺栓。（步骤 3 到 10）
拿出工具和 夹具。
连接 X 轴电机接头和固定电缆扎带。（步骤 4）
