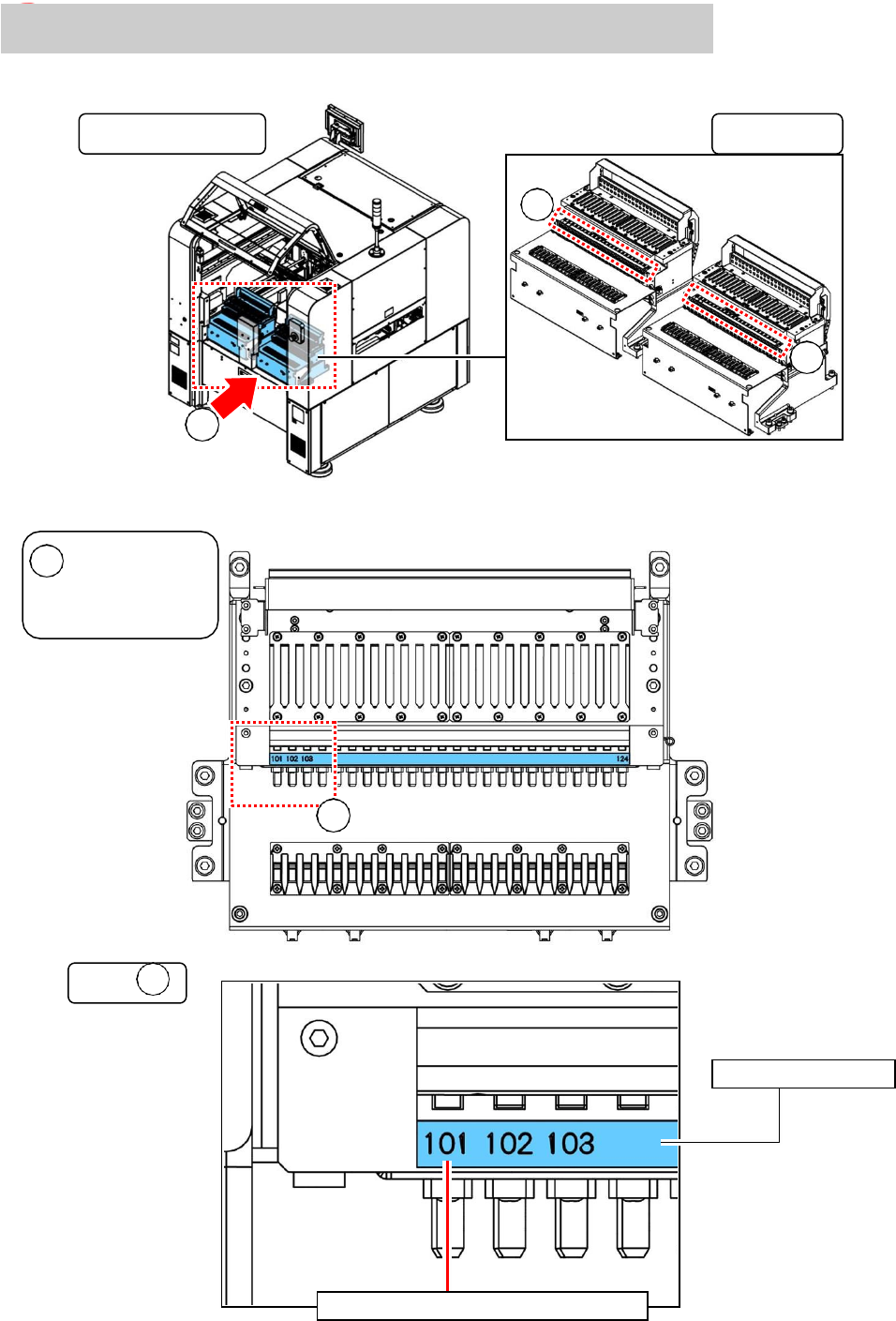

用于服务
工程师
服务
信息
SI18020008E-000 = YSM10
后送料库改造程序
59/65
第 6 步。 在上一节中附加附加盖和分离的盖板。
请参阅
"3.15
与控制组件相关的工作
"以检查下面所示的"步骤"。
在步骤 1 中盖住 10-1。
在步骤 2 中盖 15-1 和 R2 风扇 ASSY。
步骤 4 中的前盖 12 和 底部安全盖。
第 5 步中盖 13-1。
步骤 5 中的底面盖 1 和 2。
用于服务
工程师
服务
信息
SI18020008E-000 = YSM10
后送料库改造程序
60/65
放大
视图视图
示例：R1
在 1 号和 12 号设置 SS 进纸器。
B
后盖 9
机器 后视图
详细信息
10 毫米
将标签与进纸器对齐
丙烯酸 零件的边缘
KHY-M13D8-10
3.19
粘贴 标签
第 1 步。粘贴盖 9 的标签。
A
用于服务
工程师
服务
信息
SI18020008E-000 = YSM10
后送料库改造程序
61/65
银行
a
B
A
机器后视图
A
放大视图示
例：
R1
顶部视图
C
详细信息
C
将标签与连接器对齐
KHY-M3430-00
第 2 步。粘贴银行的标签。
