MODEL TCM-X200 021 1-002 190 ᧄㇱ MAIN BODY SECTION Fig. L-4 ࠹ࡊࠛࡦ࠼ᬌㇱ T ape End Detector 304 303 302 301 341 342 343 344 333 334 See Fig.L-1 Key No.12 See Fig.E-2 Key No.123 335 331 333 334 335 309 308 307 306 305 310 Fi…
MODEL TCM-X200
0211-002
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
189
L-3
201 630 093 6377 ASSY,LIGHTING UNIT 1 696L--110-201
201 -10 630 005 4286 LAMP 1
202 630 116 4465 MECH PARTS(RUBBER) 1 696L--110-202
203 411 141 4107 WASHER V 5X10X1 1 696L--110-203
204 411 141 4008 WASHER V 4X9X0.8 1 696L--110-204
205 411 141 2905 WASHER SPR 4 1 696L--110-205
206 630 000 7633 BOLT,HEX-SCT 1 696L--110-206
207 411 141 4107 WASHER V 5X10X1 2 696L--110-207
208 411 141 6705 WASHER SPR 5 2 696L--110-208
209 630 000 7756 BOLT,HEX-SCT 2 696L--110-209
MODEL TCM-X200
0211-002
190
ᧄㇱ MAIN BODY SECTION

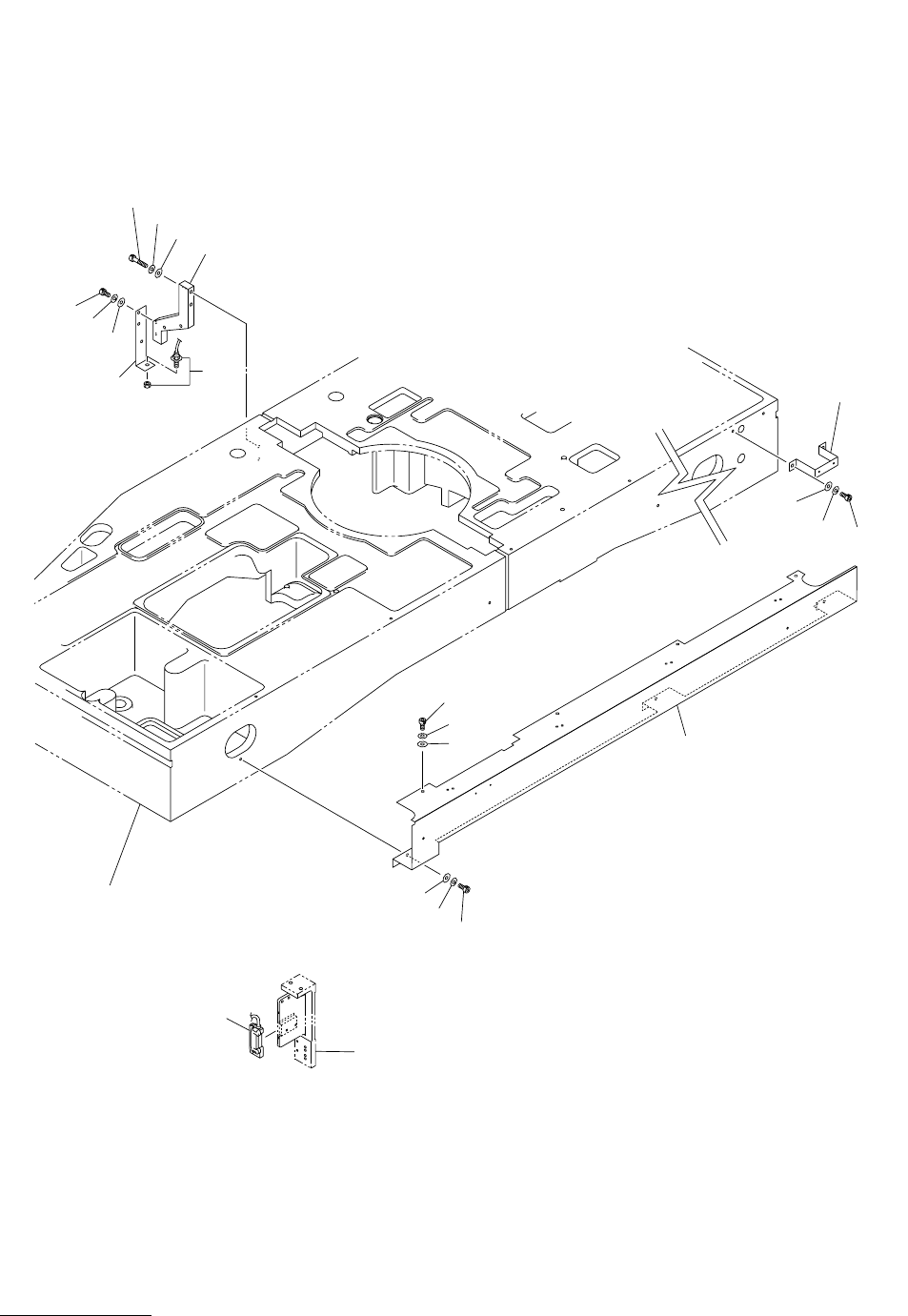

Fig. L-4 ࠹ࡊࠛࡦ࠼ᬌㇱ Tape End Detector
304
303
302
301
341
342
343
344
333
334
See Fig.L-1
Key No.12
See Fig.E-2
Key No.123
335
331
333
334
335
309
308
307
306
305
310
Fig.L-4
4797L-002
TCM-X300-002
TCM-X200-003
4797A-003
MODEL TCM-X200
0211-002
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
191
L-4
301 630 093 1938 STAY 1 696L--110-301
302 411 141 4107 WASHER V 5X10X1 2 696L--110-302
303 411 141 6705 WASHER SPR 5 2 696L--110-303
304 630 000 7800 BOLT,HEX-SCT 2 696L--110-304
305 630 052 1948 STAY 1 696L--110-305
306 411 141 4107 WASHER V 5X10X1 2 696L--110-306
307 411 141 6705 WASHER SPR 5 2 696L--110-307
308 630 000 7756 BOLT,HEX-SCT 2 696L--110-308
309 630 092 8693 ASSY,SENSOR,PELEC 1 BPH34 Amp 696L--110-309
310 630 004 2108 SENSOR,PELEC 1 BPH34 696L--110-310
331 630 116 5493 COVER 1 696L--110-331
333 630 000 7756 BOLT,HEX-SCT 7 696L--110-333
334 411 141 6705 WASHER SPR 5 7 696L--110-334
335 411 141 4107 WASHER V 5X10X1 7 696L--110-335
341 630 095 7938 BRACKET 1 696L--110-341
342 411 141 4107 WASHER V 5X10X1 2 696L--110-342
343 411 141 6705 WASHER SPR 5 2 696L--110-343
344 630 000 7756 BOLT,HEX-SCT 2 696L--110-344
