MODEL TCM-X200 021 1-002 26 ࡈࠖ࠳ࠠࡖ࠶ࠫㇱ FEEDER CARRIAGE SECTION Fig. C-4 ࡈࠖ࠳ゲࡦࠨ Feeder Axis Limit Sensors 326 325 324 323 Fig.C-4 TCM-X200-003 4797A-003 See Fig.C-1 Key No.9 See Fig.C-1 Key No.1 1 314 313 315 316 See Fi…
MODEL TCM-X200
0203-002
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
25
201 630 089 9832 MECH PARTS (CABLEVEYOR) 4 696C--110-201
202 411 140 8106 SCR TRS 5X16 16 696C--110-202
203 411 088 1702 WASHER V 5X10X1 16 696C--110-203
204 411 008 2109 WASHER SPR 5 16 696C--110-204
205 411 118 8503 NUT HEX 5 16 696C--110-205
206 411 140 8106 SCR TRS 5X16 16 696C--110-206
207 411 088 1702 WASHER V 5X10X1 16 696C--110-207
208 411 008 2109 WASHER SPR 5 16 696C--110-208
209 411 118 8503 NUT HEX 5 16 696C--110-209
210 630 097 5994 BRACKET 2 696C--110-210
211 630 097 6007 BRACKET 5 696C--110-211
212 630 001 0220 WASHER 14 696C--110-212
213 411 141 6705 WASHER SPR 5 14 696C--110-213
214 630 000 7763 BOLT,HEX-SCT 14 696C--110-214
215 630 097 6014 GUIDE 2 696C--110-215
216 630 097 6021 GUIDE 2 696C--110-216
217 630 097 6038 GUIDE 2 696C--110-217
218 630 097 8605 GUIDE 1 696C--110-218
219 630 097 6052 GUIDE 1 696C--110-219
220 630 097 8612 GUIDE 1 696C--110-220
221 630 097 6076 GUIDE 1 696C--110-221
222 411 002 4505 SCR FLT 5X8 8 696C--110-222
223 411 140 8007 SCR TRS 5X6 12 696C--110-223
225 630 105 1185 SPACER 4 696C--110-225
226 630 105 1130 MECH PARTS(RUBBER) 4 696C--110-226
227 630 105 1147 MECH PARTS(RUBBER) 4 696C--110-227
C-3
MODEL TCM-X200
0211-002
26

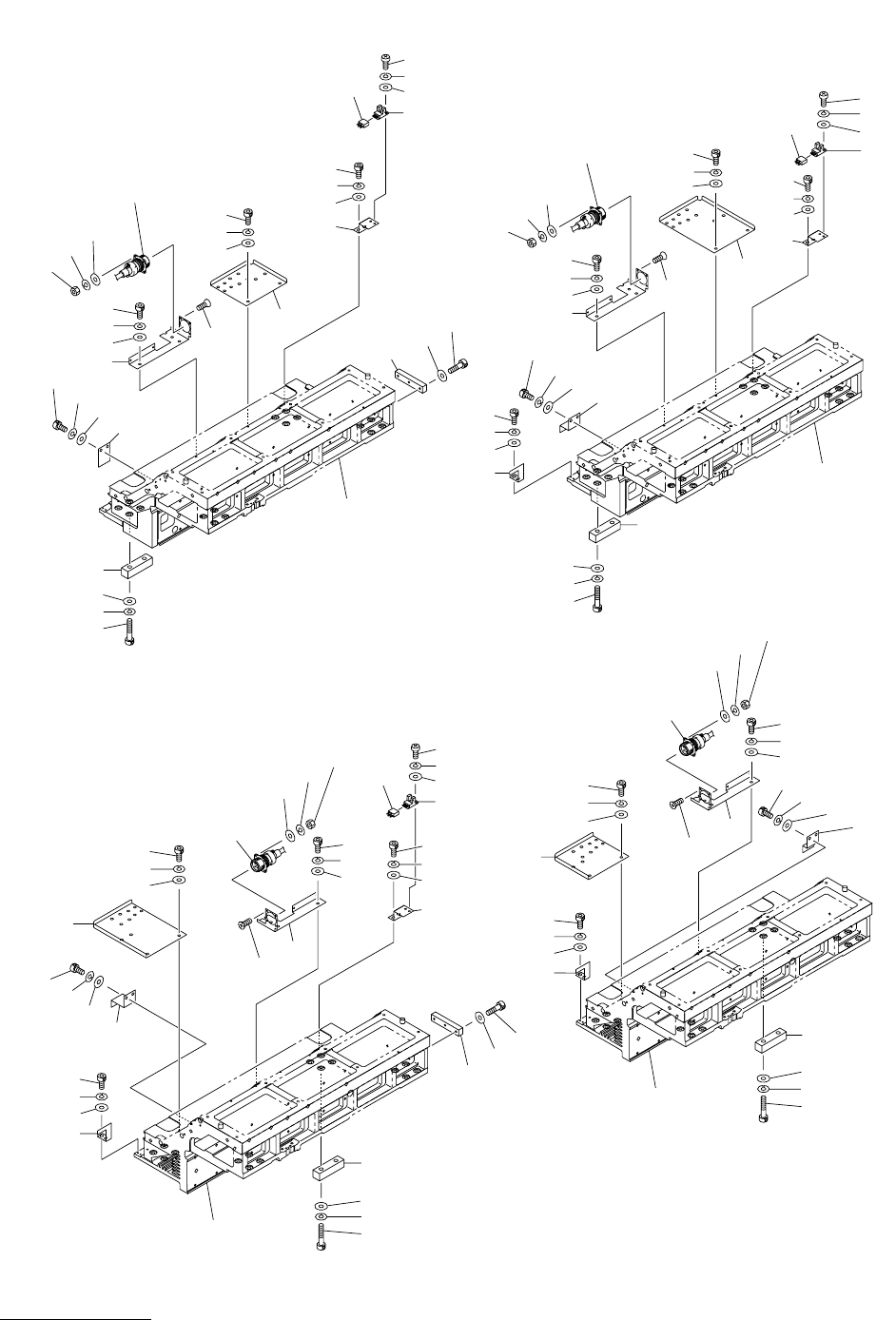

ࡈࠖ࠳ࠠࡖ࠶ࠫㇱ FEEDER CARRIAGE SECTION
Fig. C-4 ࡈࠖ࠳ゲࡦࠨ Feeder Axis Limit Sensors
326
325
324
323
Fig.C-4
TCM-X200-003
4797A-003
See Fig.C-1
Key No.9
See Fig.C-1
Key No.11
314
313
315
316
See Fig.C-1
Key No.11
See Fig.C-1
Key No.9
314
313
315
316
326
325
324
320
333
332
331
335
338
339
340
337
See Fig.C-1
Key No.10
333
332
331
327
304
306
303
302
334
309
308
307
305
310
311
312
314
315
316
313
304
303
302
301
326
325
324
321
333
332
331
335
338
339
340
337
See Fig.C-1
Key No.10
333
332
331
328
309
308
307
304
303
302
334
305
306
304
303
302
301
322
324
325
326
329
333
332
331
333
332
331
309
308
307
305
304
303
302
334
338
339
340
336
337
306
See Fig.C-1
Key No.12
314
313
315
316
310
311
312
333
332
331
336
337
338
339
340
See Fig.C-1
Key No.12
304
303
302
301
333
332
331
330
MODEL TCM-X200
0211-002
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
27
C-4
301 630 116 2591 BRACKET 3 696C--110-301
302 411 141 4008 WASHER V 4X9X0.8 12 696C--110-302
303 411 141 2905 WASHER SPR 4 12 696C--110-303
304 630 000 7626 BOLT,HEX-SCT 12 696C--110-304
305 630 069 0545 SENSOR,PHOTO 3 BPH57,BPH58,BPH59
696C--110-305
306 630 000 0269 SENSOR,PHOTO(CONNECTOR) 3 696C--110-306
307 411 088 9005 WASHER F 3X6X0.5 6 696C--110-307
308 411 086 4408 WASHER SPR 3 6 696C--110-308
309 411 042 0703 SCR PAN 3X8 6 696C--110-309
310 630 115 9928 MECH PARTS(RUBBER PLATE) 3 696C--110-310
311 411 141 4107 WASHER V 5X10X1 9 696C--110-311
312 630 000 7763 BOLT,HEX-SCT 9 696C--110-312
313 630 093 7084 BLOCK 4 696C--110-313
314 411 141 6309 WASHER F 10X18X2 8 696C--110-314
315 411 141 3209 WASHER SPR 10 8 696C--110-315
316 630 000 8142 BOLT,HEX-SCT 8 696C--110-316
320 630 093 6865 BRACKET 1 696C--110-320
321 630 093 6797 BRACKET 1 696C--110-321
322 630 093 6803 BRACKET 1 696C--110-322
323 630 093 6780 BRACKET 1 696C--110-323
324 411 141 4008 WASHER V 4X9X0.8 8 696C--110-324
325 411 141 2905 WASHER SPR 4 8 696C--110-325
326 630 000 7626 BOLT,HEX-SCT 8 696C--110-326
327 630 106 6936 BRACKET 1 696C--110-327
328 630 107 6287 BRACKET 1 696C--110-328
329 630 107 6294 BRACKET 1 696C--110-329
330 630 106 6943 BRACKET 1 696C--110-330
331 411 141 4305 WASHER V 6X12.5X1.6 16 696C--110-331
332 411 141 3001 WASHER SPR 6 16 696C--110-332
333 630 000 7886 BOLT,HEX-SCT 16 696C--110-333
334 630 116 2607 BRACKET 3 696C--110-334
335 630 111 0424 BRACKET 2 696C--110-335
336 630 111 0417 BRACKET 2 696C--110-336
337 411 140 7109 SCR FLT 3X12 16 696C--110-337
338 411 119 1909 WASHER V 3X7X0.5 16 696C--110-338
339 411 086 4408 WASHER SPR 3 16 696C--110-339
340 411 054 6809 NUT HEX 3 16 696C--110-340
