MODEL TCM-X200 0203-002 54 ⼂࡙࠾࠶࠻ㇱ RECOGNITION UNIT SECTION Fig. EB-3 ၮ᧼⼂ࠞࡔޔഀၮ᧼ਇ⦟ᬌࡦࠨ P .E.C. Camera, B.B.R. Sensor 252 . 251 217 216 219 See Fig.L-1 Key No.12 232 216 223 240 212 213 232 216 223 232 216 219 239 212 2…
MODEL TCM-X200
0211-003
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
53
EB-2
101 630 086 4236 BASE(SCOPE XY) 1 696EB-110-101
102 630 088 8690 BASE(SCOPE XY) 1 696EB-110-102
103 630 086 2591 COLLAR(0.5) 8 T0.5 696EB-110-103
104 630 000 8036 BOLT,HEX-SCT 4 696EB-110-104
105 411 141 3100 WASHER SPR 8 4 696EB-110-105
106 630 001 0244 WASHER 4 696EB-110-106
107 630 000 7916 BOLT,HEX-SCT 6 696EB-110-107
108 411 141 3001 WASHER SPR 6 12 696EB-110-108
109 630 001 0237 WASHER 6 696EB-110-109
110 630 087 2156 COLLAR(0.1) 16 T0.1 696EB-110-110
111 630 098 2695 COLLAR(0.05) 8 T0.05 696EB-110-111
112 411 141 4305 WASHER V 6X12.5X1.6 6 696EB-110-112
113 630 000 7756 BOLT,HEX-SCT 2 696EB-110-113
114 411 141 6705 WASHER SPR 5 2 696EB-110-114
115 411 141 4107 WASHER V 5X10X1 2 696EB-110-115
117 630 093 9941 BRACKET 1 696EB-110-117
118 630 092 0512 BRACKET 1 696EB-110-118
119 630 099 6128 UNIT 1 MPM28(CX),MPM29(CY),BPH1-8
696EB-110-119
120 630 000 7893 BOLT,HEX-SCT 4 696EB-110-120
121 630 000 7886 BOLT,HEX-SCT 2 696EB-110-121
MODEL TCM-X200
0203-002
54

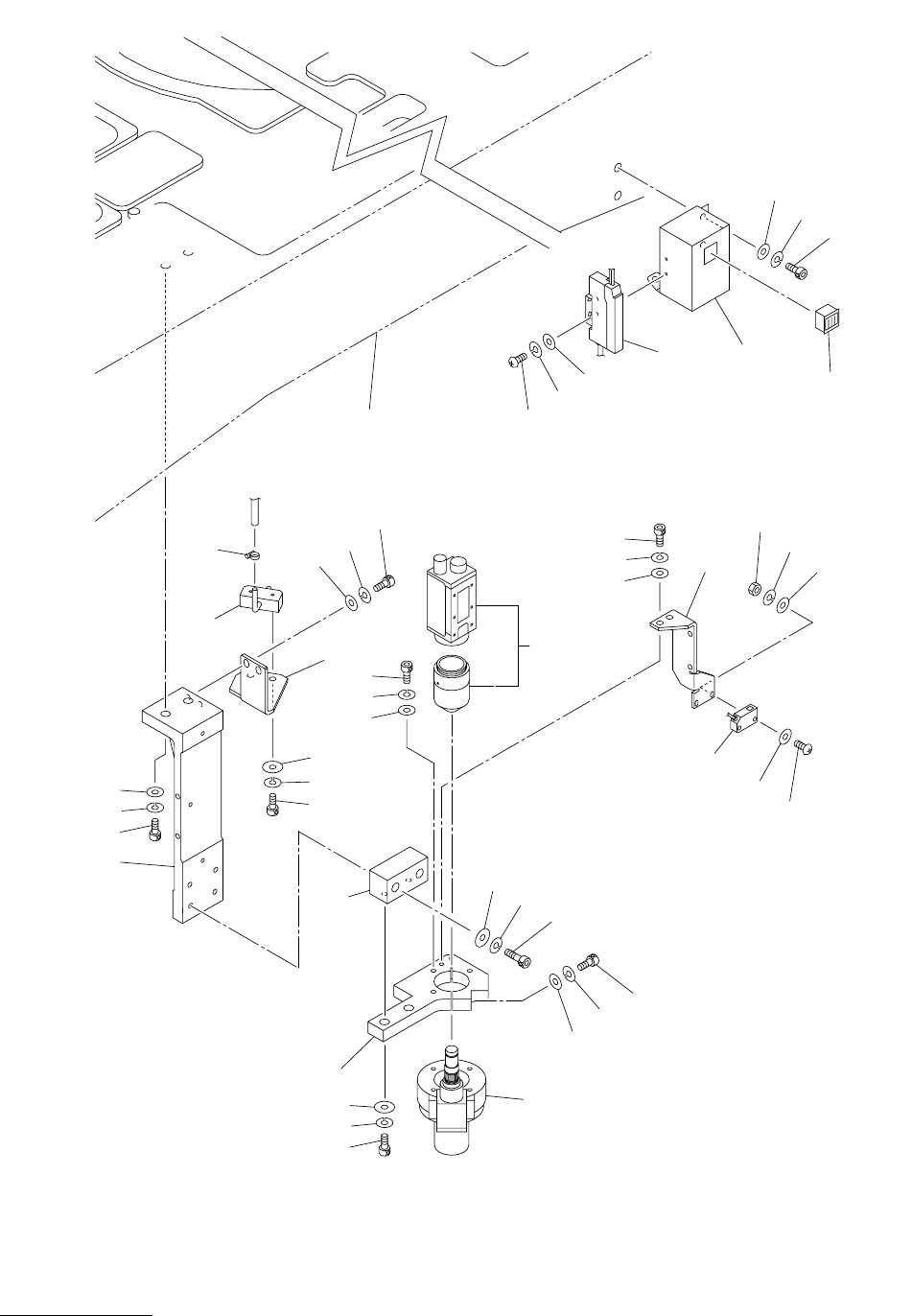

⼂࡙࠾࠶࠻ㇱ RECOGNITION UNIT SECTION
Fig. EB-3
ၮ᧼⼂ࠞࡔޔഀၮ᧼ਇ⦟ᬌࡦࠨ
P.E.C. Camera, B.B.R. Sensor
252
.
251
217
216
219
See Fig.L-1
Key No.12
232
216
223
240
212
213
232
216
223
232
216
219
239
212
213
208
207
221
227
237
226
225
238
226
204
203
202
217
216
215
253
254
213
231
230
229
233
228
224
222
220
218
214
201
Fig.EB-3
4797L
TCM-X300
TCM-X200-002
4797A-002
MODEL TCM-X200
0203-002
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
55
EB-3
201 630 097 7691 SUPPORT 1 696EB-110-201
202 630 000 7909 BOLT,HEX-SCT 4 696EB-110-202
203 411 141 3001 WASHER SPR 6 4 696EB-110-203
204 411 141 4305 WASHER V 6X12.5X1.6 4 696EB-110-204
207 411 141 2905 WASHER SPR 4 2 696EB-110-207
208 411 141 4008 WASHER V 4X9X0.8 2 696EB-110-208
212 411 086 4408 WASHER SPR 3 4 696EB-110-212
213 411 119 1909 WASHER V 3X7X0.5 6 696EB-110-213
214 630 089 2918 BLOCK 1 696EB-110-214
215 630 000 7817 BOLT,HEX-SCT 2 696EB-110-215
216 411 141 6705 WASHER SPR 5 9 696EB-110-216
217 630 001 0220 WASHER 4 696EB-110-217
218 630 086 1372 SUPPORT 1 696EB-110-218
219 630 000 7794 BOLT,HEX-SCT 3 696EB-110-219
220 630 098 5979 BRACKET 1 696EB-110-220
221 630 000 7633 BOLT,HEX-SCT 2 696EB-110-221
222 630 090 1252 BRACKET 1 696EB-110-222
223 630 000 7756 BOLT,HEX-SCT 4 696EB-110-223
224 630 090 1269 BLOCK(AIR BLOW) 1 696EB-110-224
225 630 000 7534 BOLT,HEX-SCT 2 696EB-110-225
226 411 141 2806 WASHER SPR 3 5 696EB-110-226
227 411 141 3902 WASHER V 3X7X0.5 3 696EB-110-227
228 630 029 6389 PIPE FITTINGS 1 696EB-110-228
229 630 055 3055 SENSOR,PELEC 1 BPH75 696EB-110-229
230 630 092 8716 ASSY,SENSOR,PELEC 1 BPH75 Amp 696EB-110-230
231 411 113 0700 SCR PAN 3X16 2 696EB-110-231
232 411 141 4107 WASHER V 5X10X1 5 696EB-110-232
233 630 093 2614 BRACKET 1 696EB-110-233
237 630 000 7565 BOLT,HEX-SCT 3 696EB-110-237
238 630 001 0206 WASHER 2 696EB-110-238
239 411 054 6809 NUT HEX 3 2 696EB-110-239
240 411 041 8908 SCR PAN 3X6 2 696EB-110-240
251 630 007 6622 SWITCH,ROTARY 1 696EB-110-251
252 630 007 6554 ACCESSORY,SW 1 696EB-110-252
253 630 085 5616 ASSY,SCOPE UNIT 1 #SHT029-69U 696EB-110-253
254 630 085 3124 LIGHTING UNIT 1 #MLA-L31F-1 696EB-110-254
