MODEL TCM-X200 0203-002 Key No. P AR T No. P AR T NAME Q’ ty REMARKS NOTE 67 F-2 10 1 630 095 6924 BRA CK ET( R) 1 696F--1 10-101 10 2 630 107 7031 HOLDER(R) 1 696F--1 10-102 10 3 41 1 141 4008 W AS HE R V 4X 9X 0. 8 2 6…
MODEL TCM-X200
0203-002
66
࠻ࡦࠬࡈࠔㇱ TRANSFER SECTION

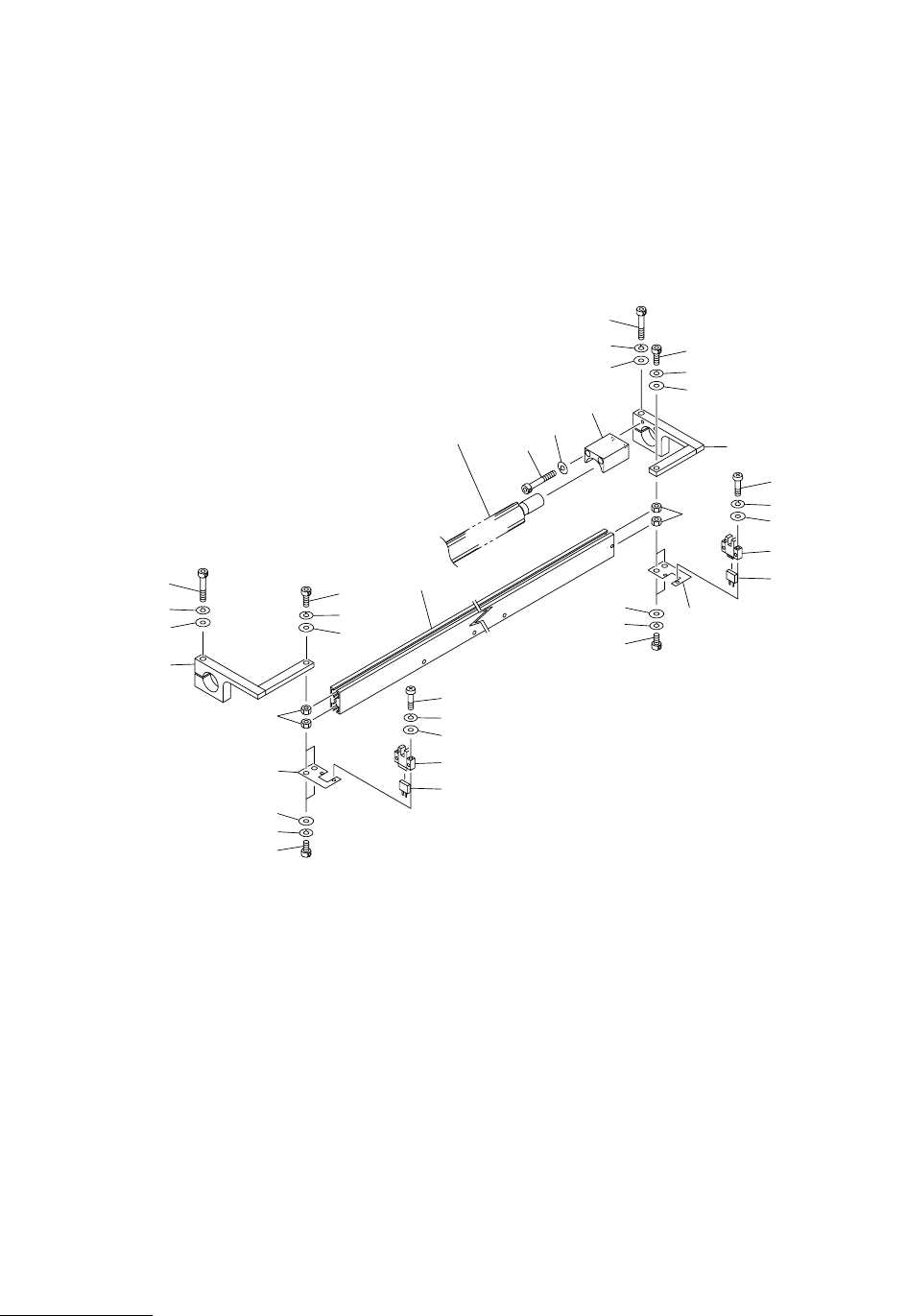

Fig. F-2 ࠬࡊࠗࡦゲ Spline Shaft
Fig.F-2
4797L
TCM-X200-002
TCM-X300
4797A-002
108
106
108
107
107
105
104
103
116
101
114
113
117
118
119
125
122
See Fig.F-1
Key No.1
126
124
123
110
109
111
102
121
112
120
115
See Fig.F-6
Key No.527
MODEL TCM-X200
0203-002
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
67
F-2
101 630 095 6924 BRACKET(R) 1 696F--110-101
102 630 107 7031 HOLDER(R) 1 696F--110-102
103 411 141 4008 WASHER V 4X9X0.8 2 696F--110-103
104 411 141 2905 WASHER SPR 4 2 696F--110-104
105 630 000 7619 BOLT,HEX-SCT 2 696F--110-105
106 630 084 1893 GUIDE,LINEAR 1 696F--110-106
107 411 141 6705 WASHER SPR 5 8 696F--110-107
108 630 000 7763 BOLT,HEX-SCT 8 696F--110-108
109 630 048 8821 PLATE(BELT CLIP) 1 696F--110-109
110 630 000 7565 BOLT,HEX-SCT 4 696F--110-110
111 411 140 9905 NUT HEX 3 4 696F--110-111
112 411 141 4305 WASHER V 6X12.5X1.6 2 696F--110-112
113 411 141 3001 WASHER SPR 6 2 696F--110-113
114 630 000 7893 BOLT,HEX-SCT 2 696F--110-114
115 630 090 0927 PLATE(SHADE B) 1 696F--110-115
116 630 001 1883 BEARING,UNIT 1 696F--110-116
117 411 141 4503 WASHER V 8X17X1.6 3 696F--110-117
118 411 141 3100 WASHER SPR 8 3 696F--110-118
119 630 000 8036 BOLT,HEX-SCT 3 696F--110-119
120 630 000 8975 SET SCREW 1 696F--110-120
121 630 107 7048 HOLDER(L) 1 696F--110-121
122 630 001 1883 BEARING,UNIT 1 696F--110-122
123 411 141 4503 WASHER V 8X17X1.6 3 696F--110-123
124 411 141 3100 WASHER SPR 8 3 696F--110-124
125 630 000 8036 BOLT,HEX-SCT 3 696F--110-125
126 630 000 8975 SET SCREW 1 696F--110-126
MODEL TCM-X200
0103-001
68
࠻ࡦࠬࡈࠔㇱ TRANSFER SECTION
Fig. F-3 ㅍࠅ⟎ᬌㇱ Transfer Position Detector
204
208
207
206
219
218
214
215
209
210
211
212
213
217
216
203
202
220
221
222
See Fig.F-2
Key No.106
205
208
207
206
204
203
202
201
209
210
211
218
214
215
217
216
212
213
Fig.
F-3
4797L
TCM-X300
TCM-X200
