MODEL TCM-X200 0103-001 Key No. P AR T No. P AR T NAME Q’ ty REMARKS NOTE 89 G-6 50 1 630 064 2131 P L A T E 4 696G--1 10-501 50 2 630 059 2412 BRA CKE T(P H OTO R) 2 696G--1 10-502 50 3 630 059 2405 BR AC KE T(P H OTO L…
MODEL TCM-X200
0103-001
88
L ࠦࡦࡌࠕㇱ L CONVEYOR SECTION
Fig. G-6
ၮ᧼ᬌㇱޔၮ᧼ࠬ࠻࠶ࡄ
P.C.B. Detector, P.C.B. Stopper
507
506
505
504
511
510
509
514
513
512
514
513
512
511
510
509
505
506
508
507
506
505
504
503
501
514
513
512
511
510
509
505
506
508
507
506
505
504
524
501
501
502
505
506
508
507
506
505
504
511
510
509
514
513
512
501
502
505
506
508
519
518
515
516
517
523
521
522
See Fig.G-1
Key No.29
520
Fig.G-6
TCM-X200
MODEL TCM-X200
0103-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
89
G-6
501 630 064 2131 PLATE 4 696G--110-501
502 630 059 2412 BRACKET(PHOTO R) 2 696G--110-502
503 630 059 2405 BRACKET(PHOTO L) 1 696G--110-503
504 630 092 8723 ASSY,SENSOR,PHOTO 4 BPH84,BPH51,BPH52,BPH82
696G--110-504
505 411 119 1909 WASHER V 3X7X0.5 16 696G--110-505
506 411 086 4408 WASHER SPR 3 16 696G--110-506
507 411 162 1604 SCR PAN 3X20 8 696G--110-507
508 411 054 6809 NUT HEX 3 8 696G--110-508
509 411 141 4008 WASHER V 4X9X0.8 8 696G--110-509
510 411 141 2905 WASHER SPR 4 8 696G--110-510
511 630 000 7619 BOLT,HEX-SCT 8 696G--110-511
512 411 141 4008 WASHER V 4X9X0.8 8 696G--110-512
513 411 141 2905 WASHER SPR 4 8 696G--110-513
514 630 000 7657 BOLT,HEX-SCT 8 696G--110-514
515 630 075 6234 LEVER 1 696G--110-515
516 630 001 0220 WASHER 1 696G--110-516
517 630 000 7763 BOLT,HEX-SCT 1 696G--110-517
518 630 069 2938 NUT 1 696G--110-518
519 411 054 6809 NUT HEX 3 1 696G--110-519
520 411 040 6202 SCR PAN 3X10 1 696G--110-520
521 411 054 8506 NUT HEX 4 1 696G--110-521
522 411 162 1505 SCR PAN 4X20 1 696G--110-522
523 630 001 8103 SPRING,TENSION 1 696G--110-523
524 630 097 1699 BRACKET(PHOTO L) 1 696G--110-524
MODEL TCM-X200
0103-001
90
L ࠦࡦࡌࠕㇱ L CONVEYOR SECTION

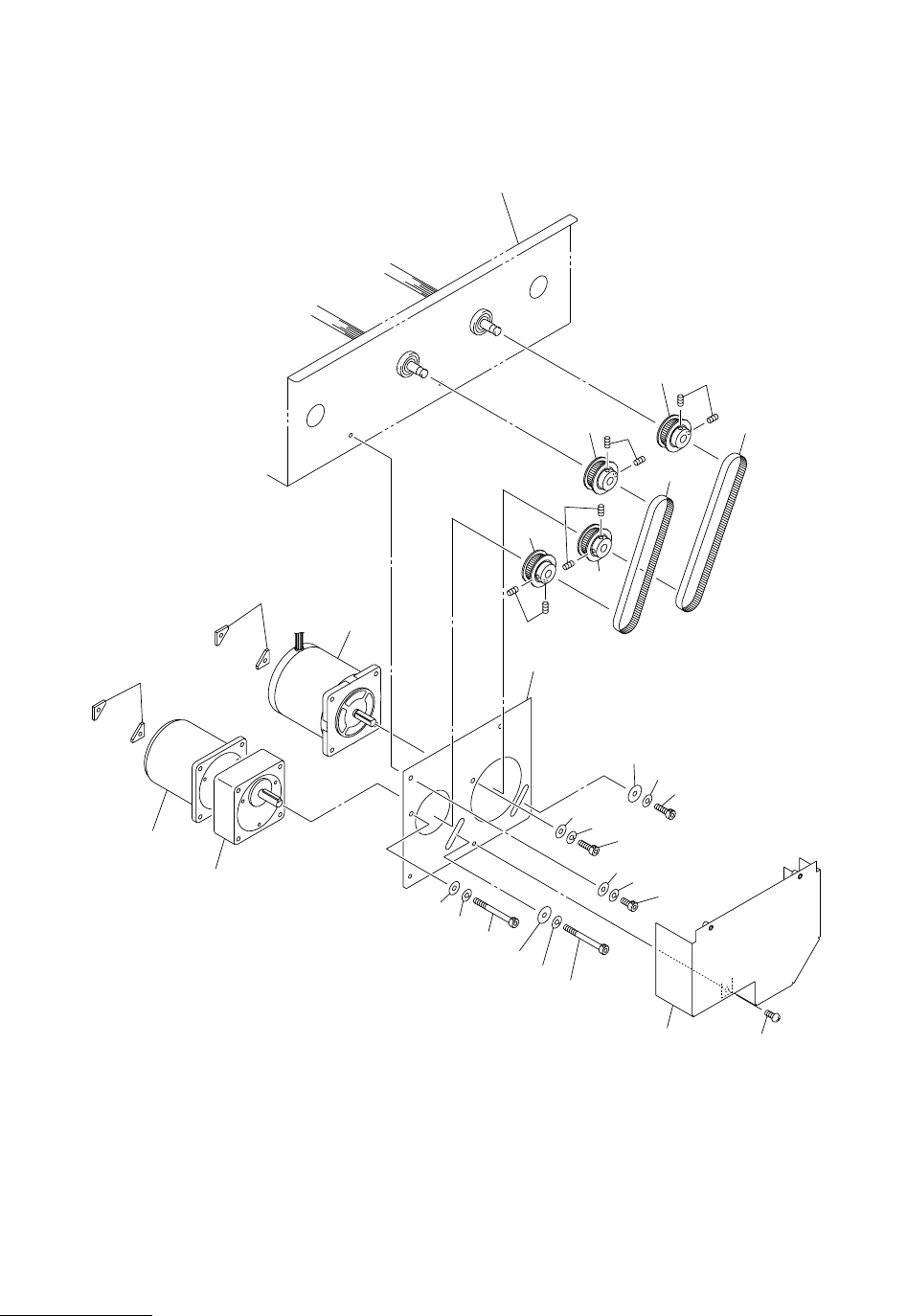

Fig. G-7 ࠦࡦࡌࠕࡌ࡞࠻㚟േㇱ Conveyor Belt Driver
610
609
616
610
611
610
614
610
607
601
612
608
608
603
602
605
613
606
605
613
606
605
617
606
605
604
607
605
604
627
626
609
609
See Fig.G-1
Key No.1
Fig.G-7
TCM-X200
