C、UPS（可选）
1、根据以下说明，检查安装于回流炉底架上的 UPS 单元是否正确安装。
确认回流炉电气面板上的线路接插线插入 UPS 单元后部的插孔上。确
认 UPS 的电源接插线插入安装在回流炉底架上的插孔上。确认 9 针 D
连接器电缆插入 UPS 单元。UPS 单元随着回流炉前部的主电源开关而
接通和断开。
9 针 D 连接器
电源接插线 线路接插线
UPS
单元的后视图
图
3

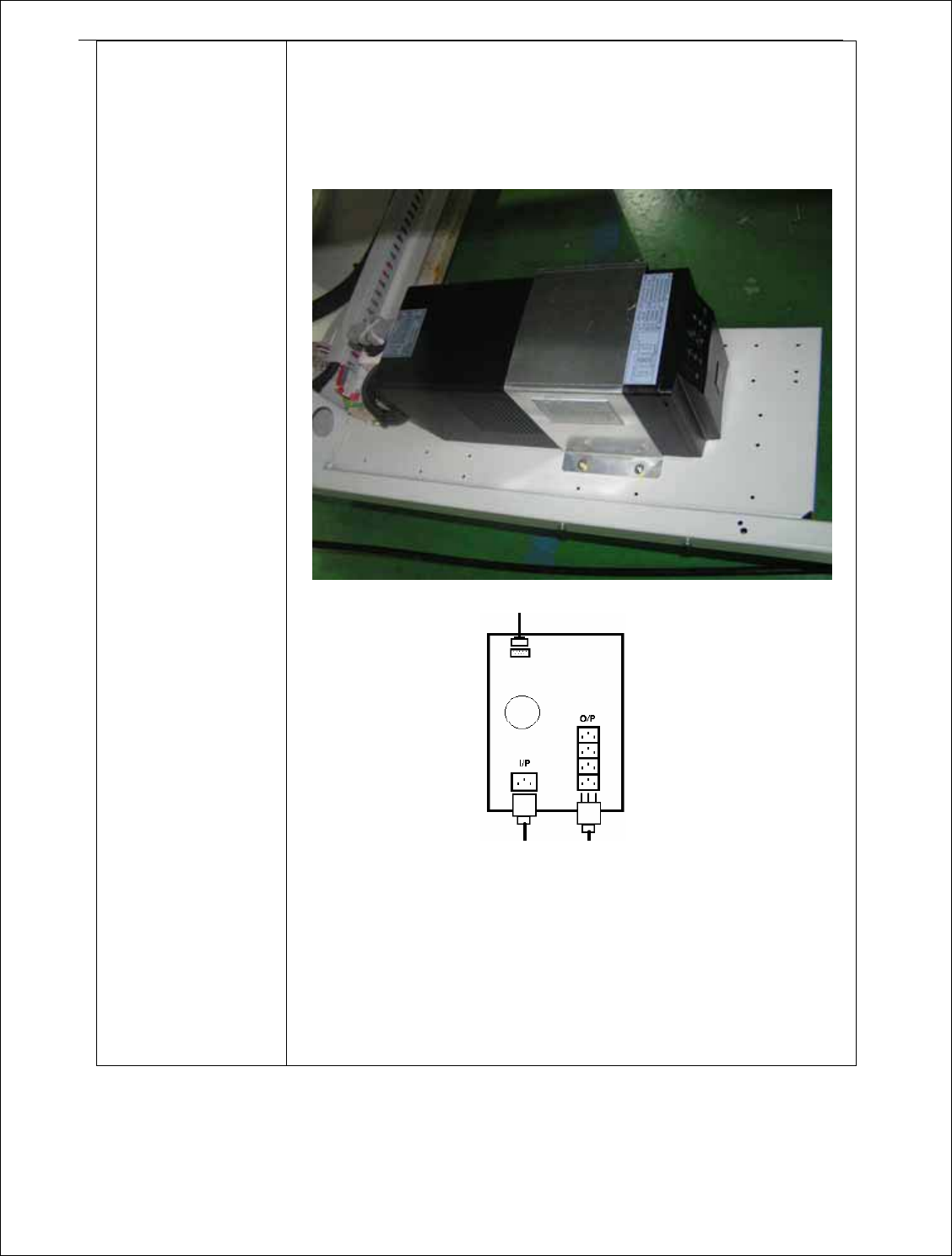

2、如果需要检测，可将 UPS 单元从回流炉中取出。从 UPS 单元后部拔出
线路接插线和电源接插线，将线路接插线与电源接插线相连。（参见
图
3）。请参考 OEM 说明手册获得进一步的指导，以排除 UPS 单元的故
障。
99
D、计算机

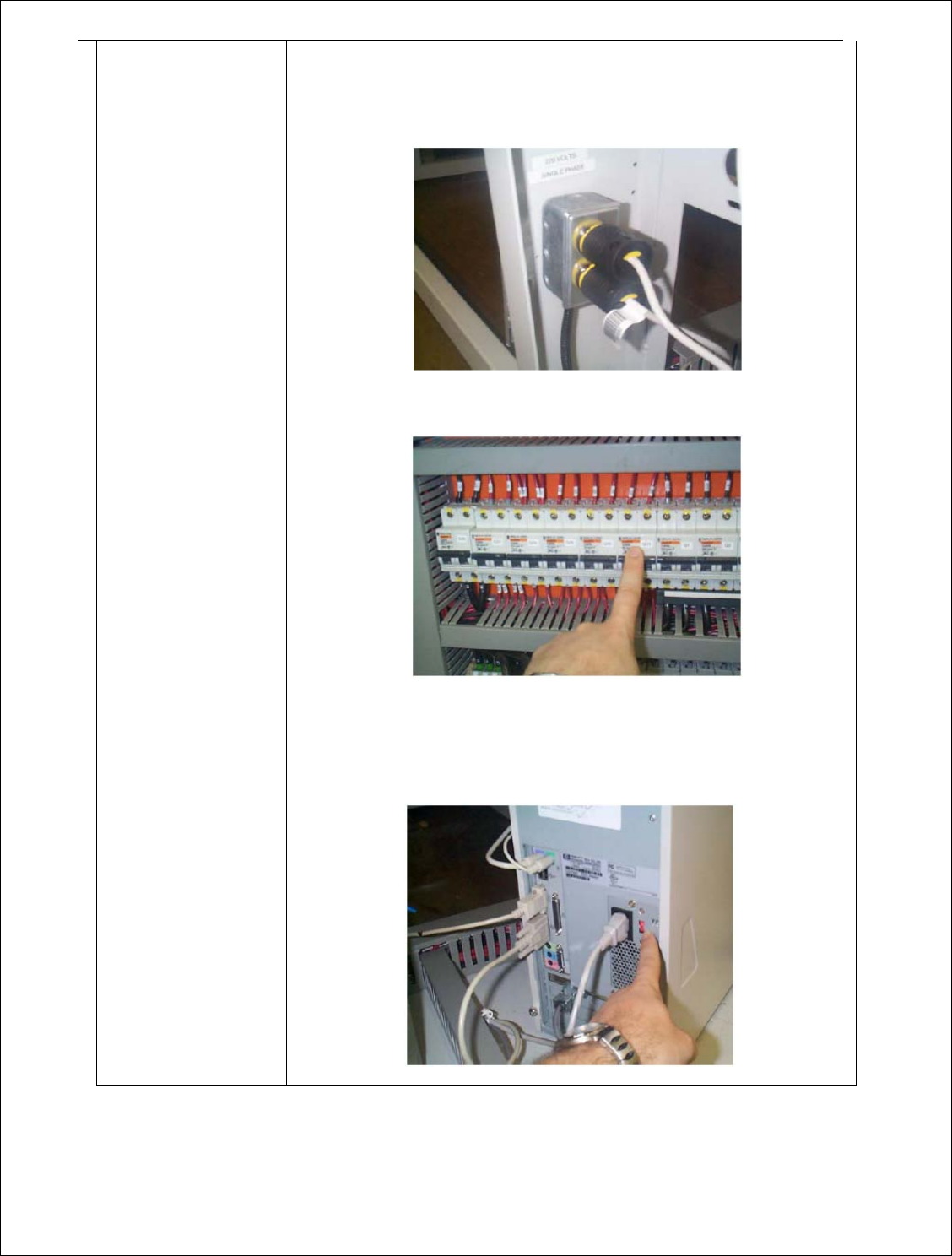

1、检查确认计算机和显示器已连接并开启。
2、检查计算机插口的电压应为 240VAC。（对于低压回流炉，电压应为 208
－240V。）
3、检查电气面板左端的断路器 Q31 是否断开。
4、将计算机插入另一个插口，检查是否工作。（计算机工作电压 120V 或
240V,有些计算机有电压选择开关）
注意：设置电源选择开关（位于计算机背面）至适当的电压。
100
II
．与回流炉的通讯中断
检查：
A、电源
1、 在标有 J1＋和 J1－的端子间检查电源输入，应为约 24VDC。（参见
图
4）。
2、 确认熔断器 F1（1A）未熔断。（ 参 见
图
4）。
3、 检查通讯电缆，应连接在 HDB 板的 J1 端子上，这是连接计算机的以
太网端口。
4、 对于装备有双 HC2 主板的回流炉，确保网络交换机通电并且通讯
电缆按照电气图正确连接。

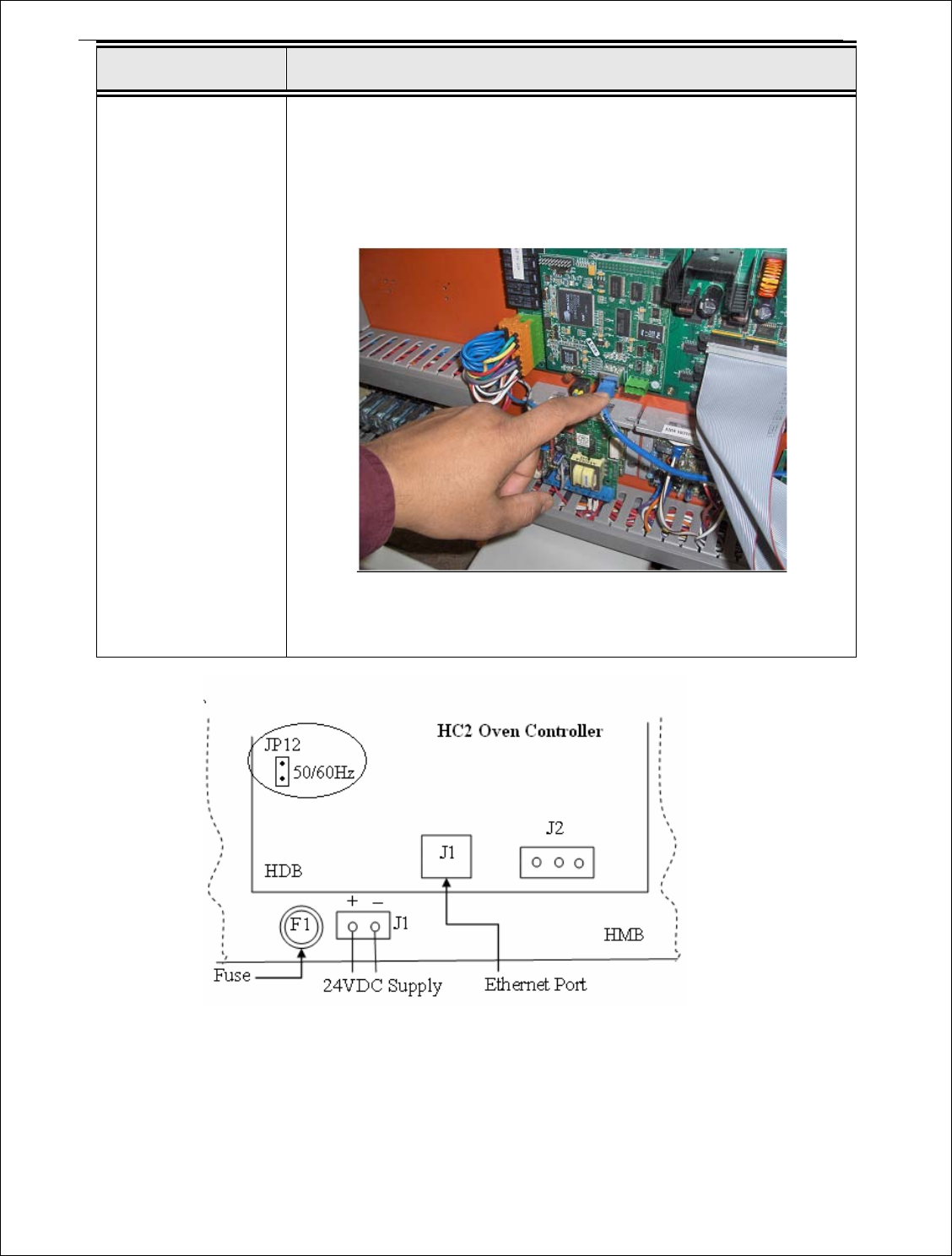

HC2 回流炉控制板
熔断器 电源 以太网端口
图
4
跳线 JP12 需要设置正确的频率以匹配回流炉三相主电源的频率：
60Hz：不安装跳线 JP12
50Hz：安装跳线 JP12
警告：不要在控制板带电时安装或拆卸跳线。
