109 V ． 高温报警 检查： A 、软件 1 、 载入在出现报警 时运行的相同程序（ 参见软件部分 ） 。 2 、从“ 窗 口 ” （ Wi n d o w ） 菜单选择 “通道设置 ”（ Channel Setup ）。 用 箭 头键选择出现问题的加 热控制区。 （ 加热区典型的 报警屏幕如 图 9 所 示） 图 9 3 、检查确认超高温报警设 定为 400 ℃（高温回流炉设为 450 ℃或以上） 。 （同时检查确认超高温报警温度…
108
（注意：您必须运行程序，设定问题加热区为手动功率 0％）。如果直流电
压读数为 0V，固态继电器将接收信号断开该区。如果有电压，HC2－X 或
HC2 控制板可能有故障，应予以更换。

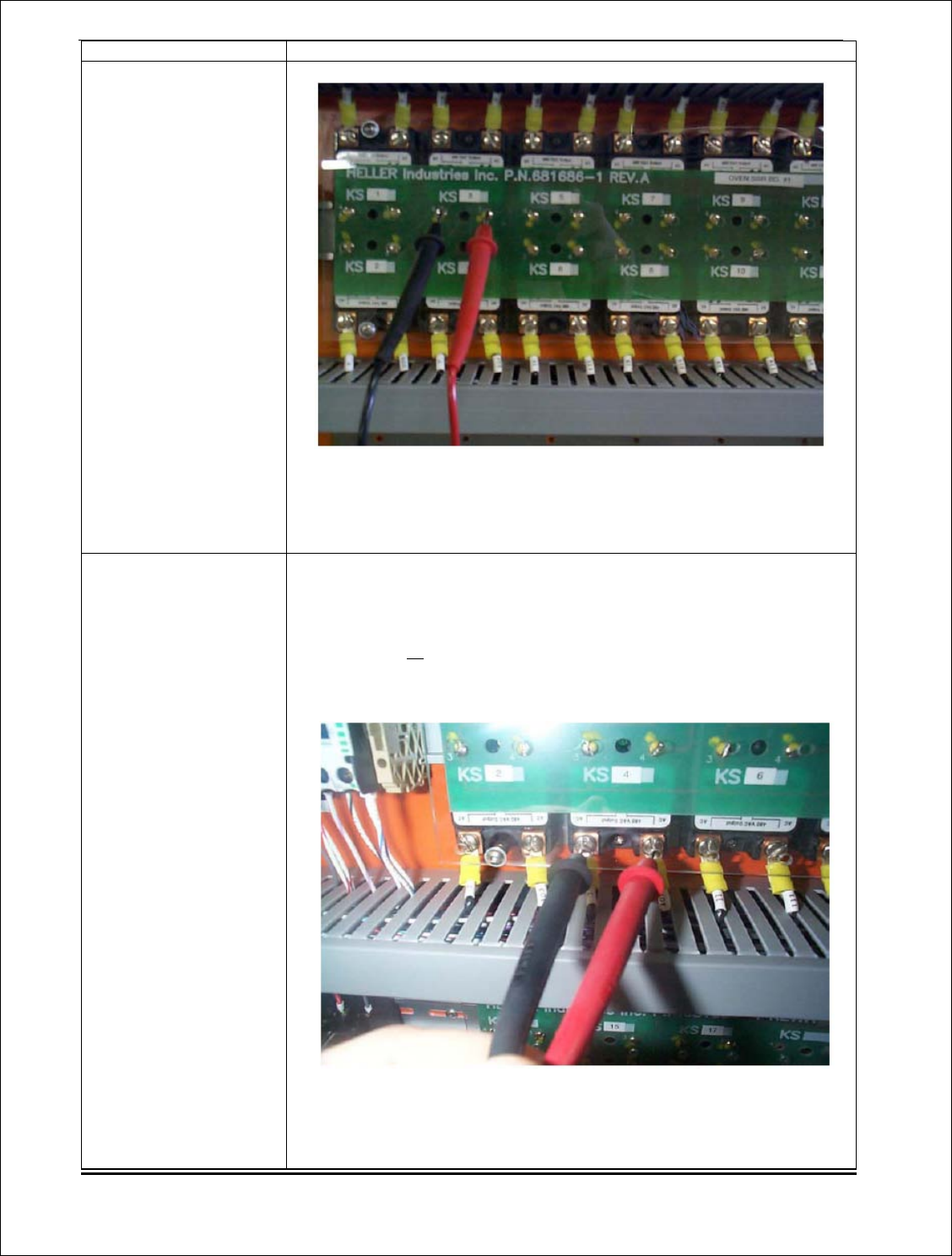

4、下一步是检查固态继电器的输出。使用电压计设定交流电压量程大于或
等于回流炉的输入电压，探针测量端子 1 和 2。（注意：您必须运行程序，
并设定问题加热区为手动功率 0
％）如果电压读数等于回流炉输入电压，
固态继电器未导通，工作正常。如果电压计上无读数，则固态继电器故
障，应按照维护一章中的程序予以更换。
另见第
VI
节。
109
V
．高温报警
检查：
A、软件
1、 载入在出现报警时运行的相同程序（参见软件部分）。

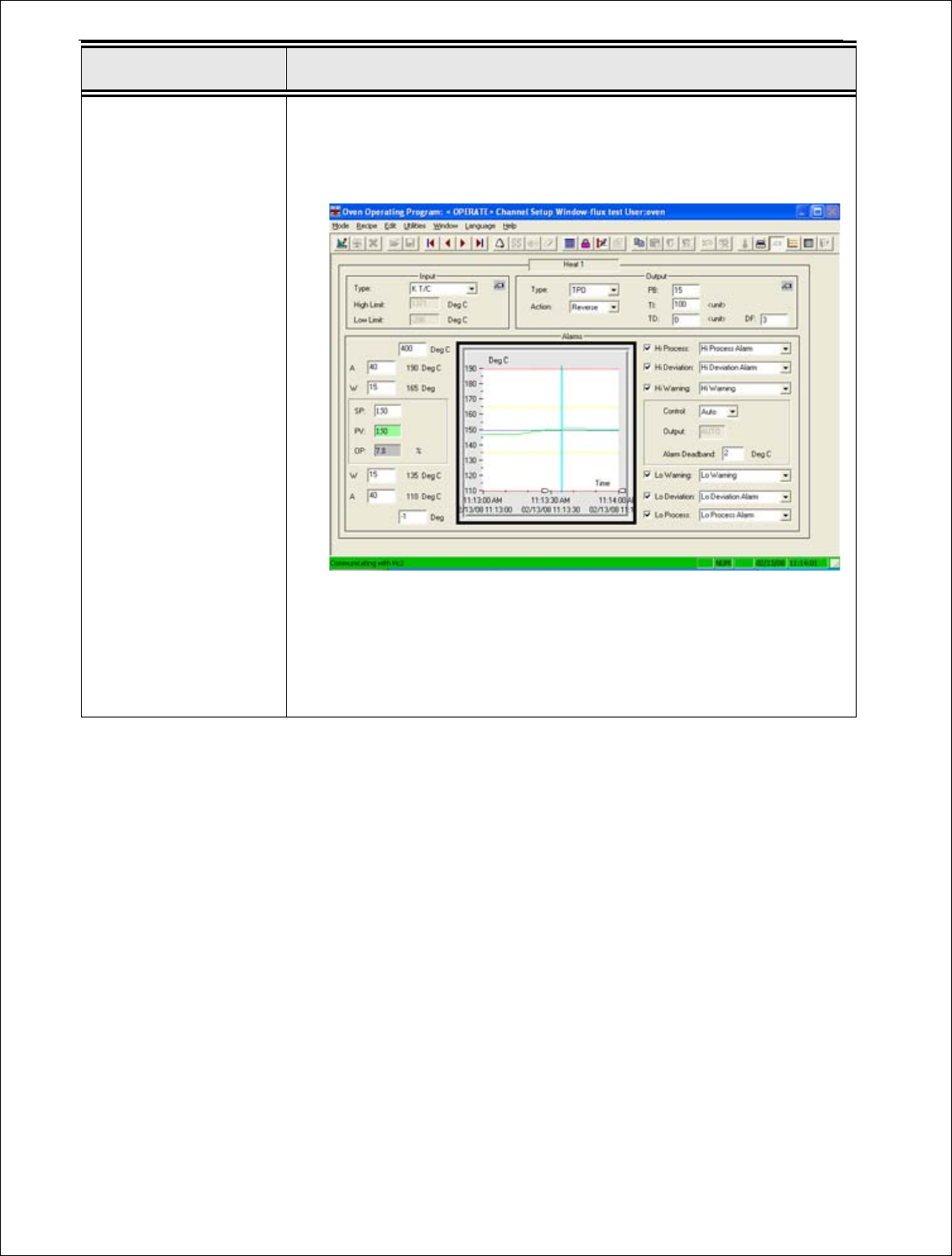

2、从“窗口”（Window）菜单选择“通道设置”（ Channel Setup）。 用 箭
头键选择出现问题的加热控制区。（加热区典型的报警屏幕如
图
9 所
示）
图
9
3、检查确认超高温报警设定为 400℃（高温回流炉设为 450
℃或以上）。
（同时检查确认超高温报警温度高于高偏差报警温度。否则参见故
障排除部分
第
IV
部分
）
110
B、控制板
1、如果所有加热区的实际值（PV）读数为 3277，则重置热电偶模块。

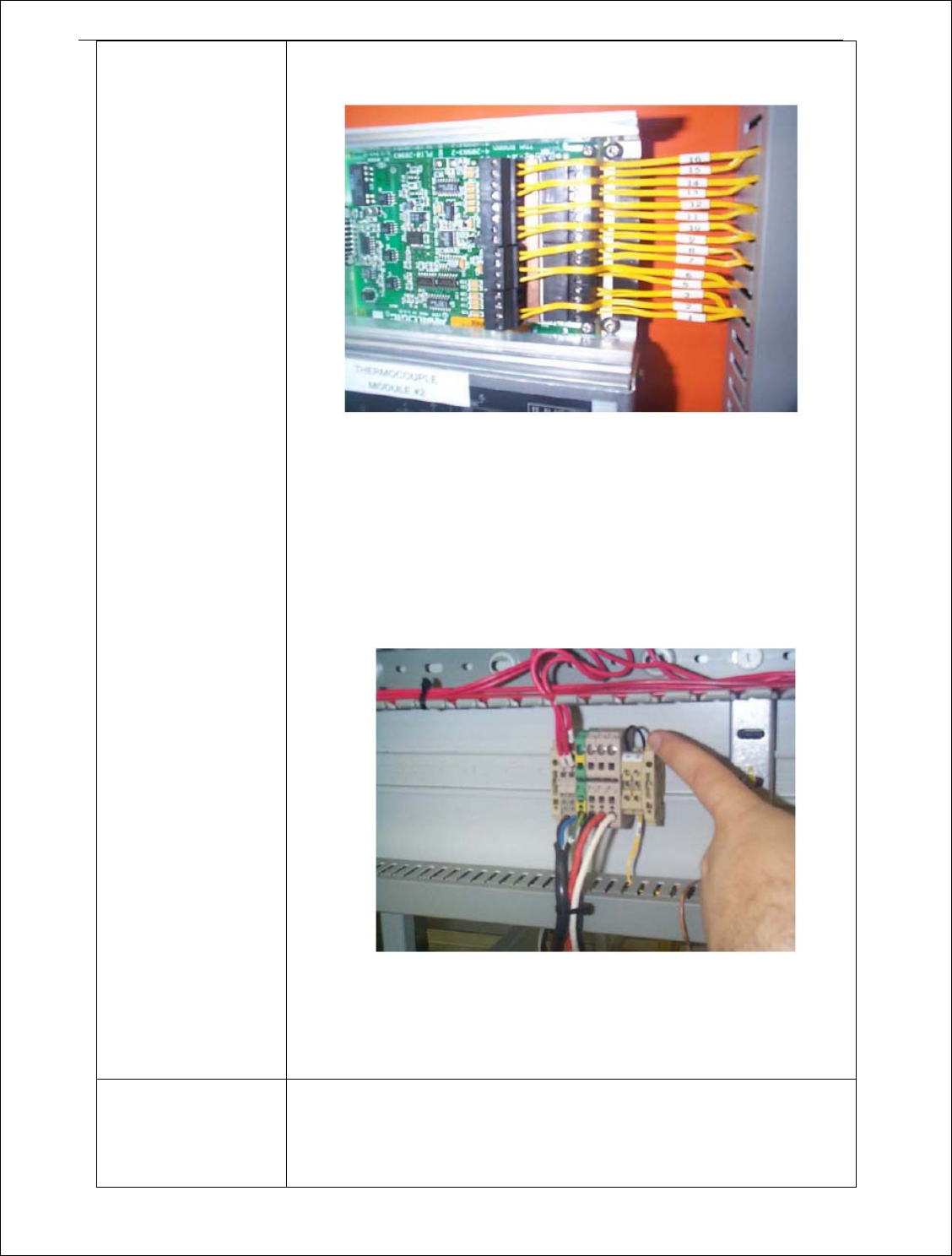

热电偶模块
要重置热电偶模块，用旋转开关（位于回流炉前部）断开回流炉的
主电源约 10 至 15 秒，然后再接通电源。如果问题仍存在，可能热电偶
模块与主控制板接触不良，或者热电偶模块故障，应予以更换。
2、断开有问题加热区的热电偶（注意：热电偶的编号参见主示意图，
或检查该区的热电偶单元）。在连接热电偶处的端子间连接短距离的
电线。
在操作界面上查看该区。其读数应约为 25℃。如果该区显示 3277，
则控制板故障，应予以更换。
C、热电偶
执行以下步骤检查确认有
问题加热区的热电偶未断开。（注意：如果在步
骤 B 中检查控制板没有问题，则在热电偶断开时计算机读数 3277）目视检
查热电偶单元和控制板是否连接正确。如果目视所有连接正常，从 HC2－X
控制板上断开热电偶，用欧姆表测试。您必须对高温和低温的热电偶都进行
