11 2 图 10 2 、检查屏幕上的图表。如果 PV （ 实际值）曲线毫无规律性，如 图 11 所示，很可能是热电偶故障而与对地短路。从控制板上断开有问题 热电偶，用完用电表设定电阻量程，检查每根电线与接地之间的 阻 值 。高温和低温热电偶均需进行测试。如果存在接地连 续性，则更 换热电偶。 （ 参见维护程序 部分 ）
111

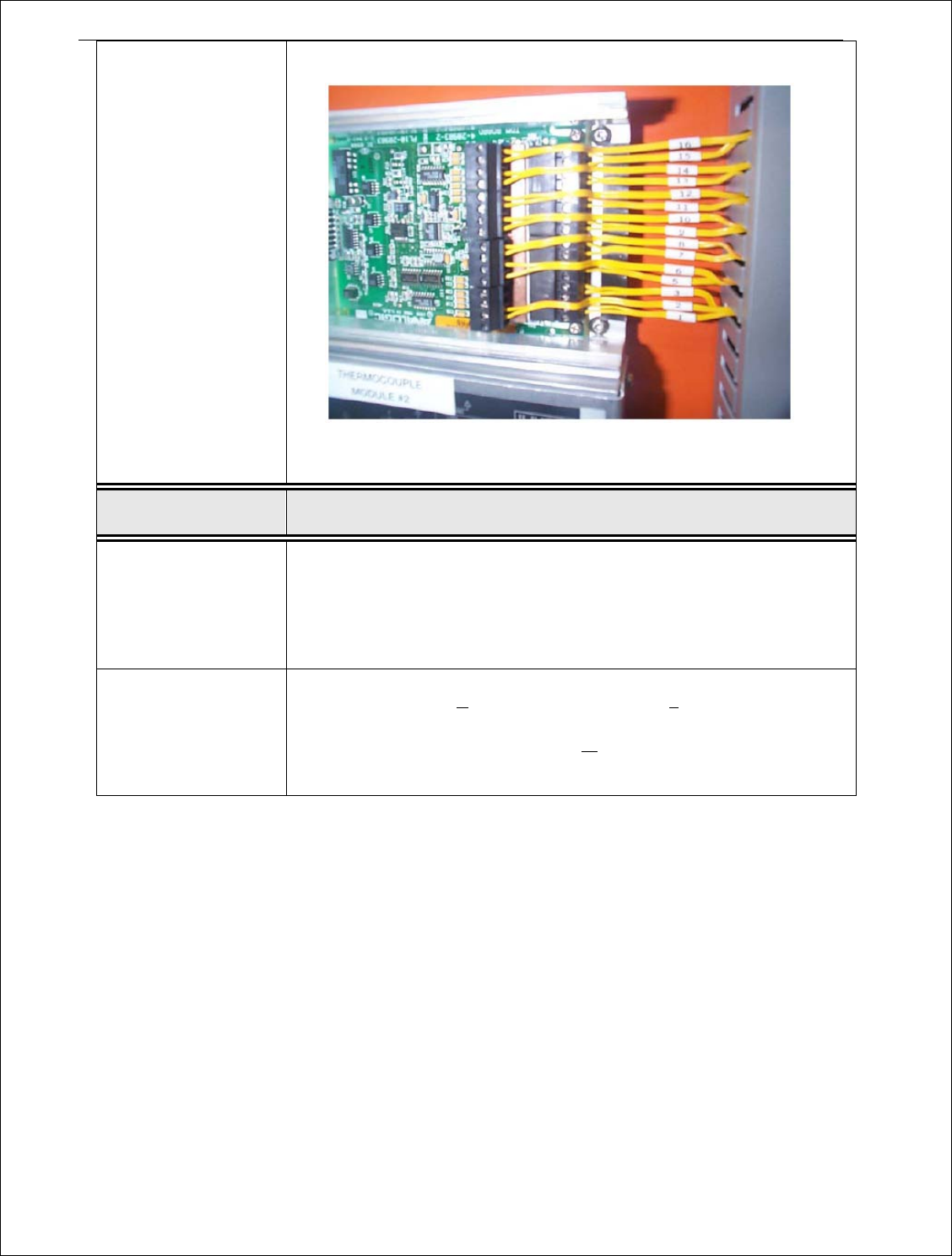

测试。如果任一测试结果为开路状态，则热电偶故障，应予以更换。
以下也同样看故障排除的第
VI
部分。
VI
．加热区的温度不稳
定
检查：
A、热力学问题
1、如果相邻加热区的设定点差异超过 40℃，设定温度较低的加热区可能
受到邻近高温区的影响，从而引起温度过高的情况。这种情况可以通
过调节问题加热区的设定点加以纠正, 如果客户需要分离温区大于
30℃时请联系制造商。
B、热电偶/固态继电器

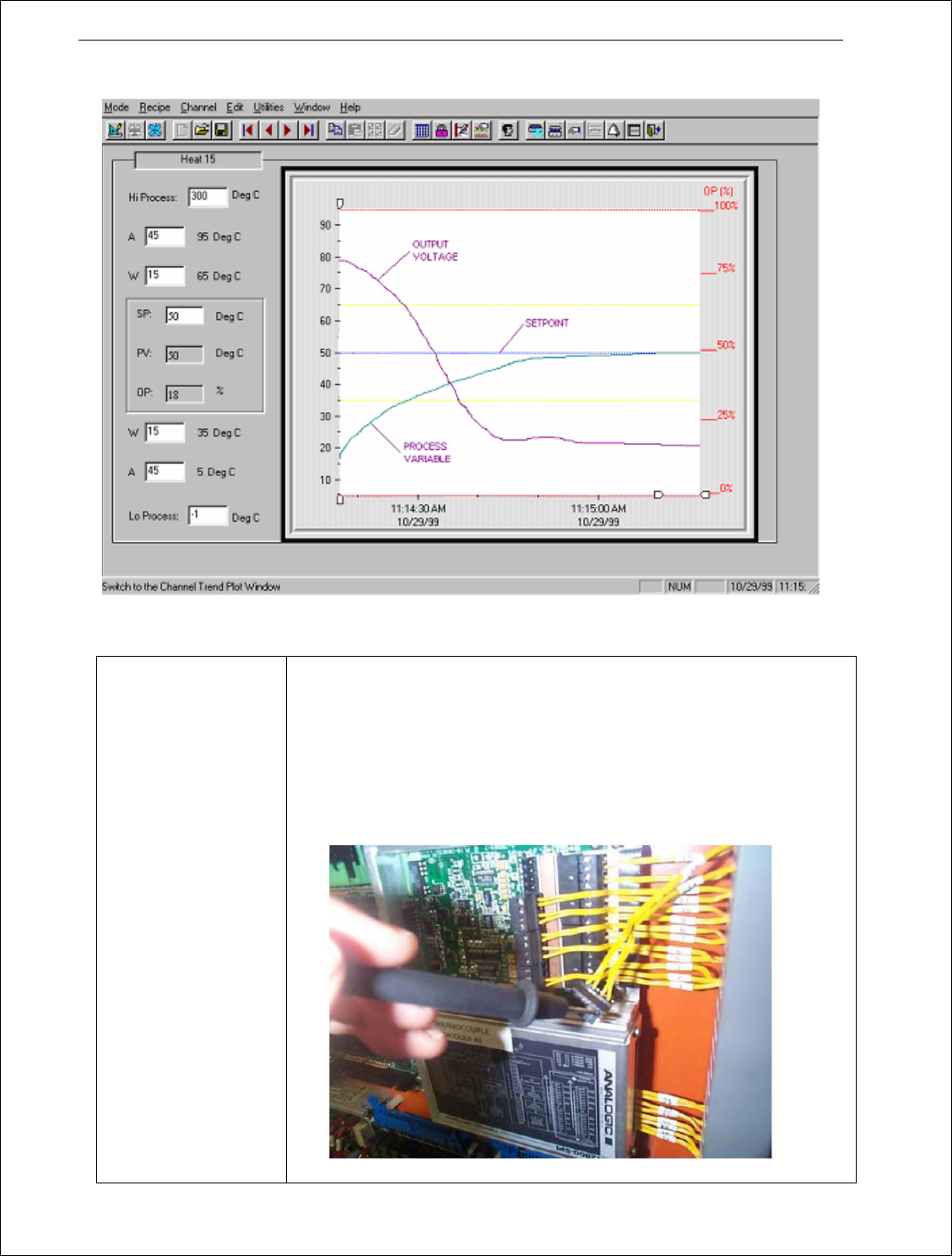

1、选择“工具”（Utilities）菜单上的“图表”（Plot）设置。配置图表显
示问题加热区的设定点、输出比例以及工艺变量。（参见软件一章 C
－
4d
部分
）然后选择“窗口”（Windows）菜单上的“控制区趋势图
表”。典型的趋势图表如
图
10 所示。
112
图
10
2、检查屏幕上的图表。如果 PV（实际值）曲线毫无规律性，如
图
11
所示，很可能是热电偶故障而与对地短路。从控制板上断开有问题
热电偶，用完用电表设定电阻量程，检查每根电线与接地之间的阻
值。高温和低温热电偶均需进行测试。如果存在接地连续性，则更
换热电偶。（
参见维护程序部分
）
113
图
11
3、如果输出电压（OUT）曲线的振荡超过 20％，或者没有规律性，则
可能是固态继电器故障，或者是吹风马达
烧坏。（假定热电偶正常。
参见第
2
步
）。如果趋势图类似于（
图
12）， 检 查 吹风马达是否正常
工作。（在回流炉冷却后，打开顶盖，检查确认有问题加热区模组的
气流正常）如果趋势图类似于（
图
13）， 更 换 有问题加热区的 SSR
（固态继电器）。（
参见维护程序部分，
）
图
12
