MODEL TIM-X100F/R 0302-002 42 カバー部 COVER SECTION Fig. G-2 下まわりカバー Under Cover Fig.G-2 TIM-X100-002 See Fig.V A-3 Key No.251 See Fig.V A-4 Key No.351 See Fig.B-1 Key No.1 See Fig.VB-2 Key No.151 138 137 136 11 4 11 3 138 …
MODEL TIM-X100F/R
0302-002
41
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
G-1
6 630 115 9218 BRACKET 2 750G--210-006
11 630 120 4062 BRACKET 2 750G--210-011
12 630 120 4079 BRACKET 2 750G--210-012
13 630 106 3485 COVER 1 750G--210-013
14 630 105 9983 COVER 1 750G--210-014
15 630 105 9990 COVER 1 750G--210-015
16 630 117 6581 COVER 1 750G--210-016
17 630 117 6598 COVER 1 750G--210-017
20 630 111 4033 CAP 4 750G--210-223
21 630 103 2672 SWITCH,LIMIT 2 YSOL01(SQ1),YSOL02(SQ2)
750G--210-021
22 630 073 5727 SWITCH,LIMIT 2 750G--210-022
23 630 110 8421 BOLT,HEX-SCT(BUTTON HEAD) 4 750G--210-224
27 630 103 7387 SENSOR,PELEC 2 BPH082AT,BPH082AR,
BPH082BT,BPH082BR
750G--210-027
28 630 103 7400 SENSOR,PELEC 2 750G--210-028
30 630 109 2676 NAME PLATE 2 750G--210-222
31 630 001 0237 WASHER 8 750G--210-031
32 411 141 3001 WASHER SPR 6 8 750G--210-032
33 630 000 7893 BOLT,HEX-SCT 8 750G--210-033
35 411 141 4107 WASHER V 5X10X1 4 750G--210-035
36 411 141 6705 WASHER SPR 5 4 750G--210-036
37 630 000 7756 BOLT,HEX-SCT 4 750G--210-037
38 411 141 4008 WASHER V 4X9X0.8 12 750G--210-038
39 411 141 2905 WASHER SPR 4 8 750G--210-039
40 630 000 7619 BOLT,HEX-SCT 8 750G--210-040
42 411 141 3902 WASHER V 3X7X0.5 8 750G--210-042
43 411 141 2806 WASHER SPR 3 8 750G--210-043
44 630 000 7558 BOLT,HEX-SCT 8 750G--210-044
45 411 119 2005 WASHER F 4X8X0.8 6 750G--210-045
46 411 008 1706 WASHER SPR 4 6 750G--210-046
47 411 162 1505 SCR PAN 4X20 6 750G--210-047
48 411 050 5004 SCR TRS 3X6 2 750G--210-048
49 411 113 9109 SCR TRS 5X10 10 750G--210-049
MODEL TIM-X100F/R
0302-002
42
カバー部 COVER SECTION

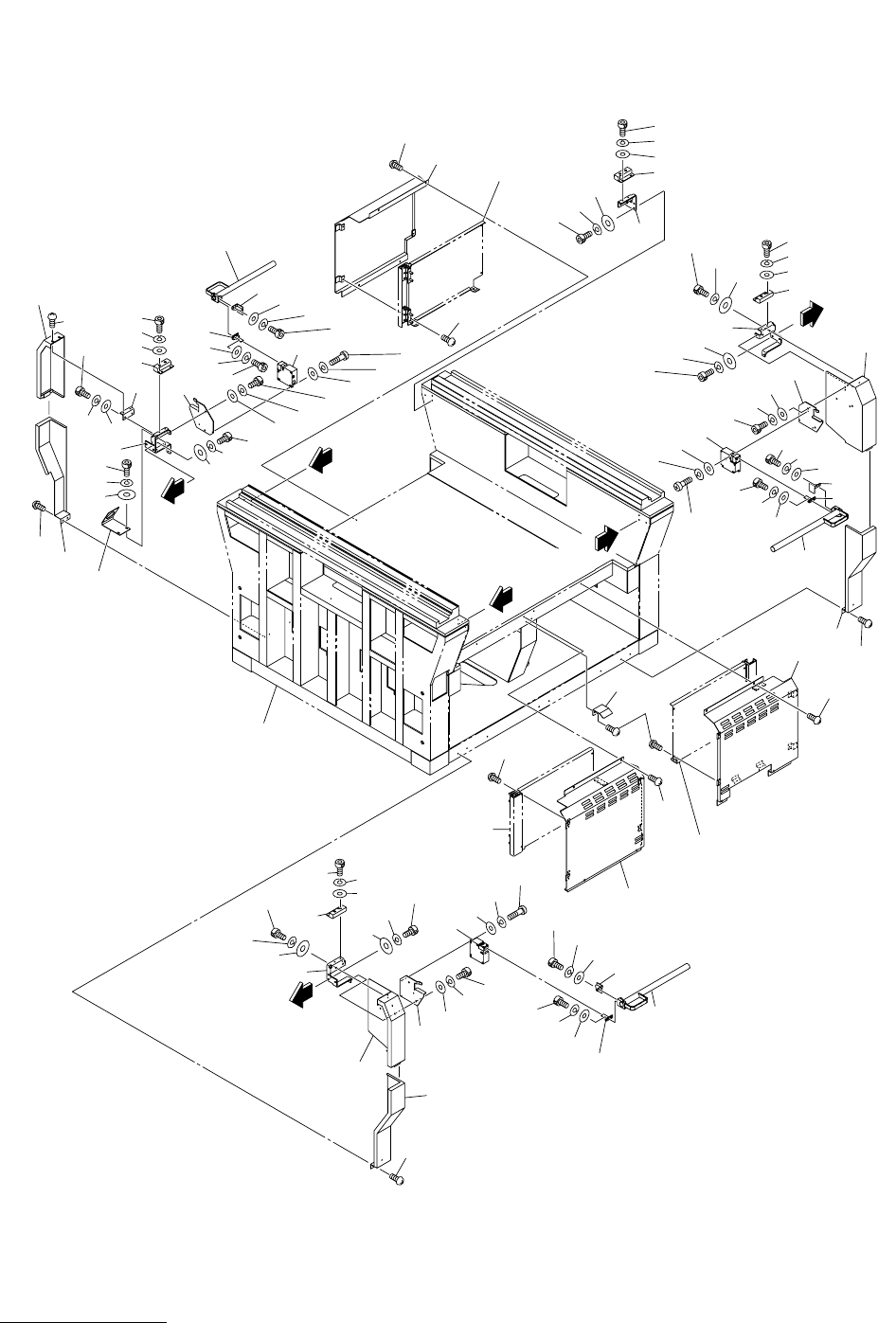

Fig. G-2 下まわりカバー Under Cover
Fig.G-2
TIM-X100-002
See Fig.VA-3
Key No.251
See Fig.VA-4
Key No.351
See Fig.B-1
Key No.1
See Fig.VB-2
Key No.151
138
137
136
114
113
138
137
136
114
111
149
101
149
145
143
141
144
105
149
148
143
142
144
143
142
130
142
143
139
107
149
137
136
121
144
142
133
138
137
136
114
139
137
135
149
104
124
125
143
144
120
130
133
103
149
149
149
102
148
147
146
140
137
135
132
144
143
142
144
143
142
133
131
126
139
137
136
119
138
137
136
143
145
114
141
110
125
136
116
137
139
117
135
137
140
135
137
140
132
148
147
146
139
137
136
140
137
135
C
A
A
C
B
B
123
132
146
147
149
109
149
106
108
MODEL TIM-X100F/R
0302-002
43
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
G-2
101 630 106 4635 COVER 1 750G--210-101
102 630 117 1739 COVER 1 750G--210-102
103 630 117 1746 COVER 1 750G--210-103
104 630 106 4666 COVER 1 750G--210-104
105 630 106 4673 COVER 1 750G--210-105
106 630 106 4680 COVER 1 750G--210-106
107 630 110 6878 COVER 1 750G--210-107
108 630 110 6106 COVER 1 750G--210-108
109 630 115 9355 COVER 1 750G--210-109
110 630 110 5994 BRACKET 1 750G--210-110
111 630 106 4734 BRACKET 2 750G--210-111
113 630 110 5895 COVER 1 750G--210-113
114 630 106 5984 BRACKET 4 750G--210-114
116 630 110 7226 BRACKET 1 750G--210-116
117 630 108 9393 BRACKET 1 750G--210-117
119 630 110 7233 BRACKET 1 750G--210-119
120 630 110 6113 BRACKET 1 750G--210-120
121 630 110 6137 BRACKET 1 750G--210-121
123 630 110 6892 BRACKET 1 750G--210-123
124 630 110 6908 BRACKET 1 750G--210-124
125 630 113 0460 PIPE 2 750G--210-125
126 630 113 0477 PIPE 1 750G--210-126
130 630 110 7240 COVER 2 750G--210-130
131 630 110 7257 COVER 1 750G--210-131
132 630 103 2672 SWITCH,LIMIT 3 YSOL03(SQ3),YSOL04(SQ4),
YSOL05(SQ5) 750G--210-021
133 630 073 5727 SWITCH,LIMIT 3 750G--210-022
135 630 001 0220 WASHER 14 750G--210-935
136 411 141 4107 WASHER V 5X10X1 16 750G--210-936
137 411 141 6705 WASHER SPR 5 30 750G--210-937
138 630 000 7749 BOLT,HEX-SCT 8 750G--210-938
139 630 000 7756 BOLT,HEX-SCT 10 750G--210-939
140 630 000 7763 BOLT,HEX-SCT 12 750G--210-940
141 630 001 0213 WASHER 4 750G--210-941
142 411 141 4008 WASHER V 4X9X0.8 12 750G--210-942
143 411 141 2905 WASHER SPR 4 16 750G--210-943
144 630 000 7619 BOLT,HEX-SCT 12 750G--210-944
145 630 000 7657 BOLT,HEX-SCT 4 750G--210-945
146 411 119 2104 WASHER V 4X9X0.8 9 750G--210-946
147 411 008 1706 WASHER SPR 4 9 750G--210-947
148 411 162 1505 SCR PAN 4X20 9 750G--210-948
149 411 113 9109 SCR TRS 5X10 34 750G--210-949
