MODEL TIM-X100F/R 01 12-001 Key No . P AR T No. P AR T NAME Q’ty REMARKS NOTE 103 N-6 50 1 630 092 6217 PULLEY ,FLA T 4 7 5 0N--210-501 50 2 630 092 6231 PULLEY ,FLA T 2 7 5 0N--210-502 50 3 630 090 7964 BE L T ,FLA T 1 …
MODEL TIM-X100F/R
0302-002
102
コンベア部 CONVEYOR SECTION

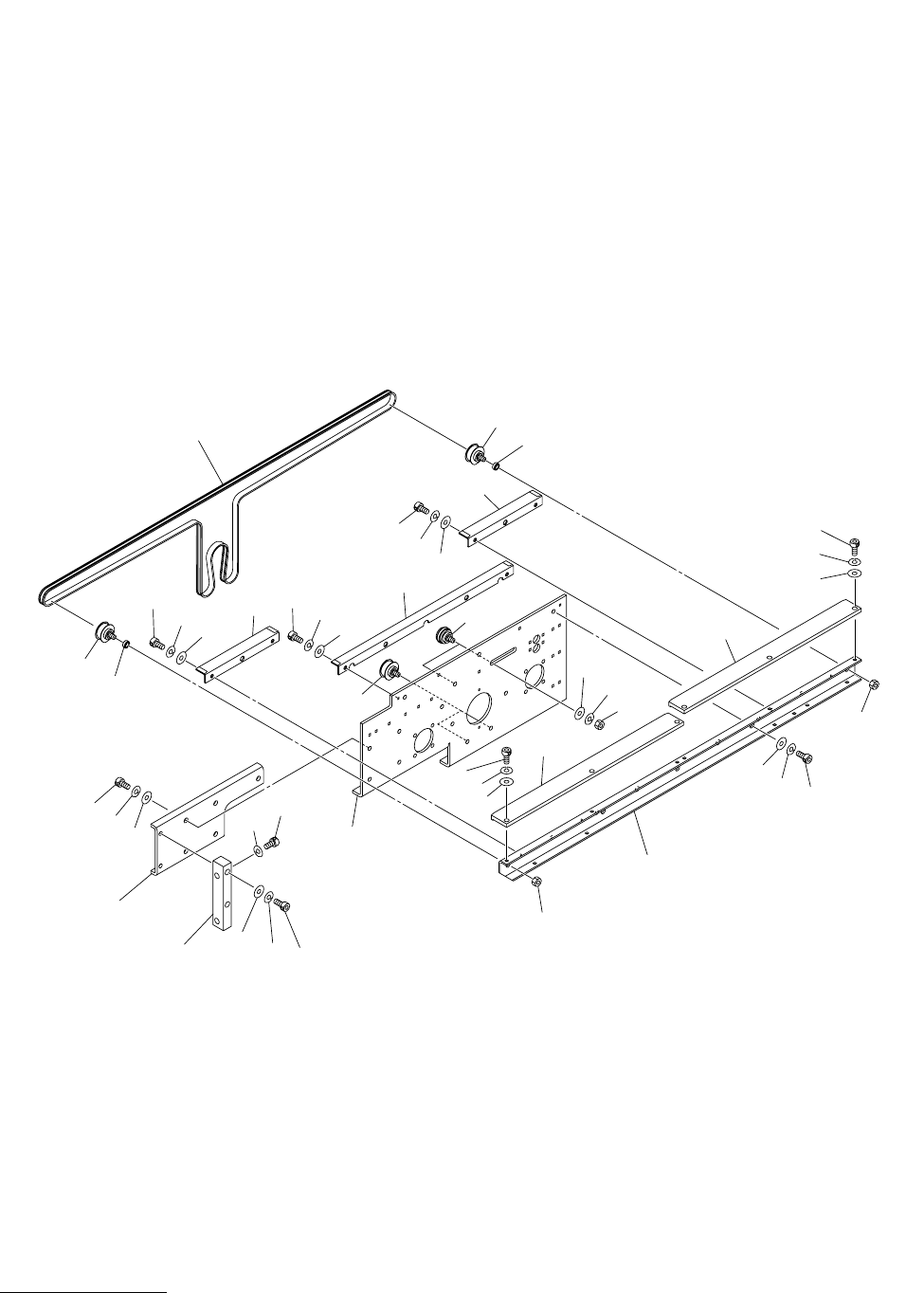

Fig. N-6 R コンベア可動側シュート R Conveyor Movable Side Cover
Fig.N-6
TIM-X100-002
538
537
536
505
532
515
506
541
514
505
541
532
513
526
507
508
526
527
530
504
527
531
527
529
501
502
526
527
528
526
527
532
542
543
506
515
501
503
542
543
501
541
542
543
536
537
538
MODEL TIM-X100F/R
0112-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
103
N-6
501 630 092 6217 PULLEY,FLAT 4 750N--210-501
502 630 092 6231 PULLEY,FLAT 2 750N--210-502
503 630 090 7964 BELT,FLAT 1 750N--210-503
504 630 103 2603 BASE 1 750N--210-504
505 630 096 8828 GUIDE 2 750N--210-505
506 630 096 8941 GUIDE 2 750N--210-506
507 630 094 7199 BRACKET 1 750N--210-507
508 630 094 7182 PLATE 1 750N--210-508
513 630 096 8743 BRACKET 1 750N--210-513
514 630 096 8934 GUIDE 1 750N--210-514
515 630 096 8835 COLLAR 2 750N--210-515
526 411 141 4107 WASHER V 5X10X1 11 750N--210-526
527 411 141 6705 WASHER SPR 5 13 750N--210-527
528 630 000 7732 BOLT,HEX-SCT 3 750N--210-528
529 630 000 7756 BOLT,HEX-SCT 5 750N--210-529
530 630 000 7770 BOLT,HEX-SCT 2 750N--210-530
531 630 000 7787 BOLT,HEX-SCT 2 750N--210-531
532 411 141 0505 NUT HEX 5 3 750N--210-532
536 411 141 4008 WASHER V 4X9X0.8 6 750N--210-536
537 411 141 2905 WASHER SPR 4 6 750N--210-537
538 630 000 7626 BOLT,HEX-SCT 6 750N--210-538
541 411 141 3902 WASHER V 3X7X0.5 6 750N--210-541
542 411 141 2806 WASHER SPR 3 6 750N--210-542
543 630 000 7503 BOLT,HEX-SCT 6 750N--210-543
