MODEL TIM-X100F/R 0302-002 106 バックアップ部 BACK-UP SECTION Fig. P-1 シュート幅可変駆動部 Chute Width Changer Driver 28 27 8 38 37 36 1 33 32 9 34 35 31 14 3 49 2 11 28 28 8 27 46 45 6 15 7 41 42 43 27 8 10 13 3 12 5 Fig.P-1 TIM-X100-0…
MODEL TIM-X100F/R
0112-001
105

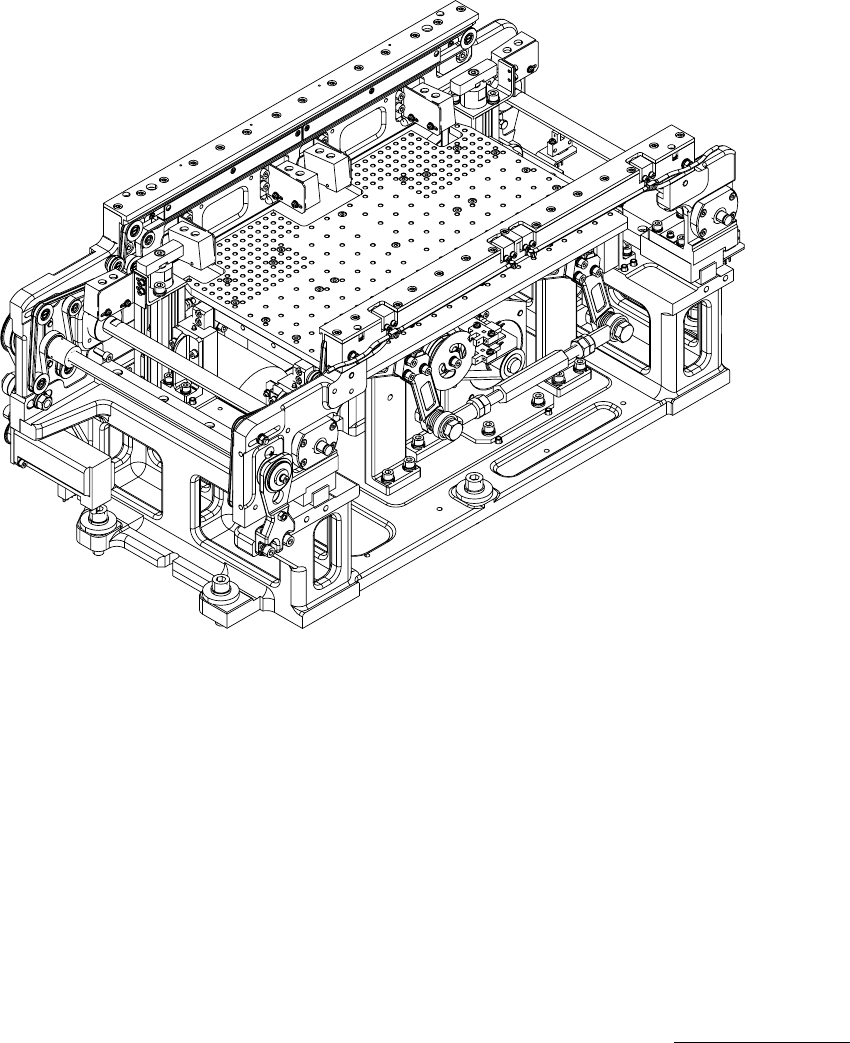

Fig. P バックアップ部 BACK-UP SECTION
MODEL TIM-X100F/R
0302-002
106
バックアップ部 BACK-UP SECTION
Fig. P-1 シュート幅可変駆動部 Chute Width Changer Driver
28
27
8
38
37
36
1
33
32
9
34
35
31
14
3
49
2
11
28
28
8
27
46
45
6
15
7
41
42
43
27
8
10
13
3
12
5
Fig.P-1
TIM-X100-002
See Fig.B-1
Key No.1
See Fig.P-5
Key No.423
See Fig.P-5
Key No.423
MODEL TIM-X100F/R
0302-002
107
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
P-1
1 630 009 5869 MOTOR,STEPPING 1 MPM-PWC,#103-8572-7041
750P--210-001
2 630 069 1894 PULLEY,TIMING 1 750P--210-002
3 630 096 9009 BEARING,RADIAL 2 750P--210-003
5 630 094 3764 BELT,TIMING 1 750P--210-005
6 630 066 8162 SENSOR,PHOTO 2 BPH151,BPH152 750P--210-006
7 630 000 0269 SENSOR,PHOTO(CONNECTOR) 2 750P--210-007
8 630 001 0251 WASHER 6 750P--210-008
9 630 001 0237 WASHER 2 750P--210-009
10 630 115 8761 BASE 1 750P--210-010
11 630 115 4978 BRACKET 1 750P--210-011
12 630 094 5614 PIN,LOCATE 1 750P--210-012
13 630 094 5669 COLLAR 1 750P--210-013
14 630 094 5645 COLLAR 1 750P--210-014
15 630 115 4961 BRACKET 2 750P--210-015
27 411 141 3209 WASHER SPR 10 6 750P--210-027
28 630 000 8159 BOLT,HEX-SCT 6 750P--210-028
31 411 141 4503 WASHER V 8X17X1.6 1 750P--210-031
32 411 141 3100 WASHER SPR 8 1 750P--210-032
33 411 141 0901 NUT HEX 8 1 750P--210-033
34 411 141 3001 WASHER SPR 6 2 750P--210-034
35 630 000 7893 BOLT,HEX-SCT 2 750P--210-035
36 411 141 4107 WASHER V 5X10X1 4 750P--210-036
37 411 141 6705 WASHER SPR 5 4 750P--210-037
38 630 000 7763 BOLT,HEX-SCT 4 750P--210-038
41 411 141 3902 WASHER V 3X7X0.5 4 750P--210-041
42 411 141 2806 WASHER SPR 3 4 750P--210-042
43 630 000 7527 BOLT,HEX-SCT 4 750P--210-043
45 411 086 4408 WASHER SPR 3 4 750P--210-045
46 411 162 1604 SCR PAN 3X20 4 750P--210-046
49 630 000 8951 SET SCREW 2 750P--210-049
