MODEL TIM-X100F/R 0302-002 110 バックアップ部 BACK-UP SECTION Fig. P-3 バックアップベース上下レバー Back-up Base Leveller Lever 247 218 233 232 231 217 216 201 201 204 214 248 213 212 201 229 236 248 204 231 232 234 228 227 223 238 237 266 2…

100%1 / 222
MODEL TIM-X100F/R
0302-002
109
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
P-2
101 630 092 6392 MOTOR,AC-SERVO 1 MSVM-BPC,SGMPH-04AAA2B
750P--210-101
102 630 092 9652 PULLEY,TIMING 1 750P--210-102
103 630 094 3771 BELT,TIMING 1 750P--210-103
104 630 000 0245 SENSOR,PHOTO 2 BPH161,BPH162 750P--210-104
105 630 000 0269 SENSOR,PHOTO(CONNECTOR) 2 750P--210-105
106 630 096 8996 BEARING,RADIAL 2 750P--210-106
107 630 001 0237 WASHER 3 750P--210-107
108 630 098 4354 FRAME 1 750P--210-108
109 630 115 4954 BRACKET 1 750P--210-109
110 630 098 4316 BRACKET 1 750P--210-110
111 630 098 4323 BRACKET 1 750P--210-111
112 630 094 5614 PIN,LOCATE 1 750P--210-112
113 630 094 5706 COLLAR 1 750P--210-113
114 630 001 1302 BEARING,RADIAL 1 750P--210-114
115 630 094 4310 CAM 1 750P--210-115
116 630 001 1463 BEARING,RADIAL 1 750P--210-116
117 630 092 9775 PULLEY,TIMING 1 750P--210-117
118 630 092 8433 CLAMP 1 750P--210-118
119 630 099 0591 BLOCK 1 750P--210-119
120 630 099 0607 SHAFT 1 750P--210-120
121 630 094 5966 KEY 1 750P--210-121
122 630 098 3982 SUPPORT 1 750P--210-122
123 630 098 4439 PLATE 1 750P--210-123
124 630 097 7431 SET SCREW 2 750P--210-124
128 411 141 4503 WASHER V 8X17X1.6 1 750P--210-128
129 411 141 3100 WASHER SPR 8 1 750P--210-129
130 411 141 0901 NUT HEX 8 1 750P--210-130
131 411 141 4305 WASHER V 6X12.5X1.6 7 750P--210-131
132 411 141 3001 WASHER SPR 6 10 750P--210-132
133 630 000 7886 BOLT,HEX-SCT 5 750P--210-133
134 630 000 7893 BOLT,HEX-SCT 3 750P--210-134
135 630 000 7909 BOLT,HEX-SCT 2 750P--210-135
136 411 141 4107 WASHER V 5X10X1 1 750P--210-136
137 411 141 6705 WASHER SPR 5 1 750P--210-137
138 630 000 7749 BOLT,HEX-SCT 1 750P--210-138
139 411 141 4008 WASHER V 4X9X0.8 4 750P--210-139
140 411 141 2905 WASHER SPR 4 5 750P--210-140
141 630 000 7602 BOLT,HEX-SCT 1 750P--210-141
142 630 000 7619 BOLT,HEX-SCT 4 750P--210-142
143 630 000 7657 BOLT,HEX-SCT 1 750P--210-143
144 411 119 1909 WASHER V 3X7X0.5 4 750P--210-144
145 411 086 4408 WASHER SPR 3 4 750P--210-145
146 411 040 7803 SCR PAN 3X12 4 750P--210-146
147 630 008 2296 SET SCREW 2 750P--210-147
148 630 000 8944 SET SCREW 1 750P--210-148
149 630 000 8951 SET SCREW 1 750P--210-149
MODEL TIM-X100F/R
0302-002
110

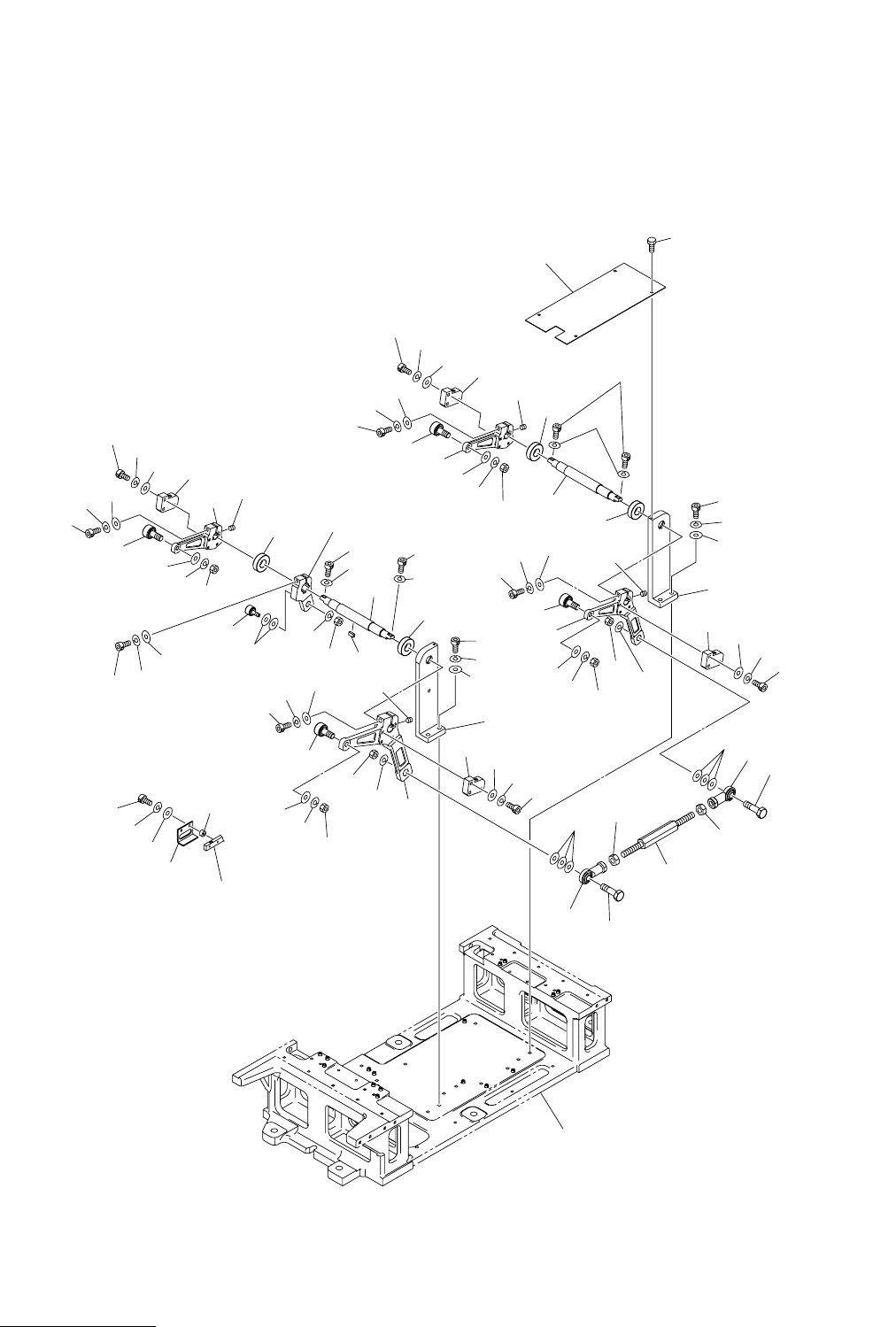

バックアップ部 BACK-UP SECTION
Fig. P-3
バックアップベース上下レバー
Back-up Base Leveller Lever
247
218
233
232
231
217
216
201
201
204
214
248
213
212
201
229
236
248
204
231
232
234
228
227
223
238
237
266
267
269
214
226
206
205
222
219
228
231
232
228
227
234
223
236
237
239
226
207
205
221
220
241
242
243
237
240
227
211
236
237
226
202
201
240
233
232
231
208
215
204
236
248
237
238
237
240
Fig.P-3
TIM-X100-002
See Fig.P-1
Key No.10
See Fig.P-4
Key No.305
266
223
267
269
234
215
232
231
204
236
238
237
223
248
237
239
234
232
231
236
237
240
236
237
240
MODEL TIM-X100F/R
0302-002
111
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
P-3
201 630 001 1296 BEARING,RADIAL 4 750P--210-201
202 630 092 6613 CAM FOLLOWER 1 750P--210-202
204 630 092 6606 CAM FOLLOWER 4 750P--210-204
205 630 092 6590 BOLT 2 750P--210-205
206 630 092 6583 ROD END 1 750P--210-206
207 630 092 6576 ROD END 1 750P--210-207
208 630 106 4550 SHAFT 1 750P--210-208
211 630 094 2354 LEVER 1 750P--210-211
212 630 094 5980 KEY 1 750P--210-212
213 630 103 5901 SUPPORT 1 750P--210-213
214 630 106 4574 LEVER 2 750P--210-214
215 630 106 4581 LEVER 2 750P--210-215
216 630 106 4567 SHAFT 1 750P--210-216
217 630 098 4026 SUPPORT 1 750P--210-217
218 630 094 4365 BRACKET 1 750P--210-218
219 630 095 6689 SHAFT 1 750P--210-219
220 630 115 4947 BRACKET 1 750P--210-220
221 630 097 6311 COLLAR 2 750P--210-221
222 630 014 0156 NUT,HEX 1 750P--210-222
223 630 115 4923 PLATE 4 750P--210-223
226 411 141 4701 WASHER V 10X21X2 8 750P--210-226
227 411 141 3209 WASHER SPR 10 3 750P--210-227
228 411 141 1106 NUT HEX 10 3 750P--210-228
229 630 000 9798 NUT,HEX 1 750P--210-229
231 411 141 4305 WASHER V 6X12.5X1.6 8 750P--210-231
232 411 141 3001 WASHER SPR 6 8 750P--210-232
233 630 000 7909 BOLT,HEX-SCT 4 750P--210-233
234 411 141 0703 NUT HEX 6 4 750P--210-234
236 411 141 4107 WASHER V 5X10X1 17 750P--210-236
237 411 141 6705 WASHER SPR 5 21 750P--210-237
238 630 000 7763 BOLT,HEX-SCT 4 750P--210-238
239 630 000 7770 BOLT,HEX-SCT 12 750P--210-239
240 630 000 7794 BOLT,HEX-SCT 5 750P--210-240
241 411 141 3902 WASHER V 3X7X0.5 2 750P--210-241
242 411 141 2806 WASHER SPR 3 2 750P--210-242
243 630 000 7534 BOLT,HEX-SCT 2 750P--210-243
247 411 140 4603 BOLT HEX 4X6 4 750P--210-247
248 630 000 8951 SET SCREW 4 750P--210-248
