MODEL TIM-X100F/R 0302-002 113 Key No . P AR T No. P AR T NAME Q’ty REMARKS NOTE P-4 30 1 630 108 821 1 GUIDE,LINEAR 1 750P--210-301 30 2 630 1 15 8754 BLOCK 2 750P--210-302 30 3 630 098 7485 BLOCK 1 750P--210-303 30 4 6…
MODEL TIM-X100F/R
0302-002
112
バックアップ部 BACK-UP SECTION

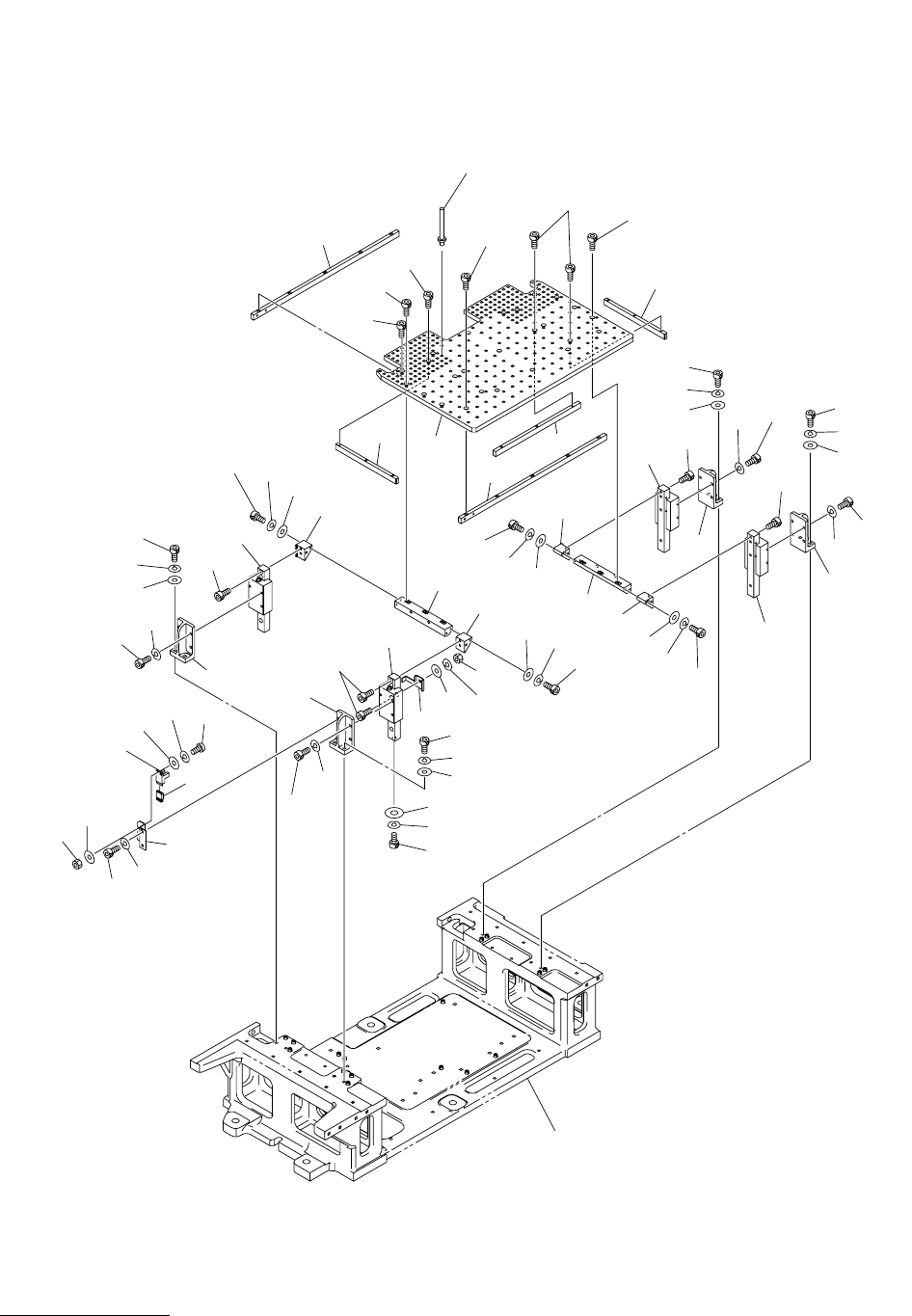

Fig. P-4 バックアップベース Back-up Base
335
334
335
333
305
BACK-UP PIN
334
308
302
310
311
338
339
340
340
339
338
309
302
303
338
339
340
307
336
301
304
301
327
330
328
305
338
339
340
306
306
333
Fig.P-4
TIM-X100-002
See Fig.P-1
Key No.10
332
336
304
336
336
301
304
304
336
326
328
329
301
315
337
331
332
343
342
341
341
344
314
313
312
332
336
327
330
328
332
336
327
330
328
332
336
327
330
328
332
336
MODEL TIM-X100F/R
0302-002
113
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
P-4
301 630 108 8211 GUIDE,LINEAR 1 750P--210-301
302 630 115 8754 BLOCK 2 750P--210-302
303 630 098 7485 BLOCK 1 750P--210-303
304 630 094 4426 BLOCK 4 750P--210-304
305 630 096 4523 BLOCK 2 750P--210-305
306 630 094 4815 BLOCK 2 750P--210-306
307 630 094 4808 BLOCK 1 750P--210-307
308 630 098 7539 BASE 1 750P--210-308
309 630 098 7508 BLOCK 1 750P--210-309
310 630 098 7461 BLOCK 1 750P--210-310
311 630 098 7478 BLOCK 1 750P--210-311
312 630 069 0545 SENSOR,PHOTO 1 BPH145 750P--210-312
313 630 000 0269 SENSOR,PHOTO(CONNECTOR) 1 750P--210-313
314 630 110 1941 BRACKET 1 750P--210-314
315 630 110 1958 BRACKET 1 750P--210-315
326 630 001 0220 WASHER 1 750P--210-326
327 411 141 4107 WASHER V 5X10X1 8 750P--210-327
328 411 141 6705 WASHER SPR 5 9 750P--210-328
329 630 000 7756 BOLT,HEX-SCT 1 750P--210-329
330 630 000 7787 BOLT,HEX-SCT 8 750P--210-330
331 411 141 4008 WASHER V 4X9X0.8 1 750P--210-331
332 411 141 2905 WASHER SPR 4 17 750P--210-332
333 630 000 7619 BOLT,HEX-SCT 6 750P--210-333
334 630 000 7626 BOLT,HEX-SCT 10 750P--210-334
335 630 000 7633 BOLT,HEX-SCT 9 750P--210-335
336 630 000 7640 BOLT,HEX-SCT 25 750P--210-336
337 411 141 0307 NUT HEX 4 1 750P--210-337
338 411 141 3902 WASHER V 3X7X0.5 8 750P--210-338
339 411 141 2806 WASHER SPR 3 8 750P--210-339
340 630 000 7589 BOLT,HEX-SCT 8 750P--210-340
341 411 119 1909 WASHER V 3X7X0.5 4 750P--210-341
342 411 086 4408 WASHER SPR 3 2 750P--210-342
343 411 040 6202 SCR PAN 3X10 2 750P--210-343
344 411 054 6809 NUT HEX 3 2 750P--210-344
MODEL TIM-X100F/R
0302-002
114
バックアップ部 BACK-UP SECTION

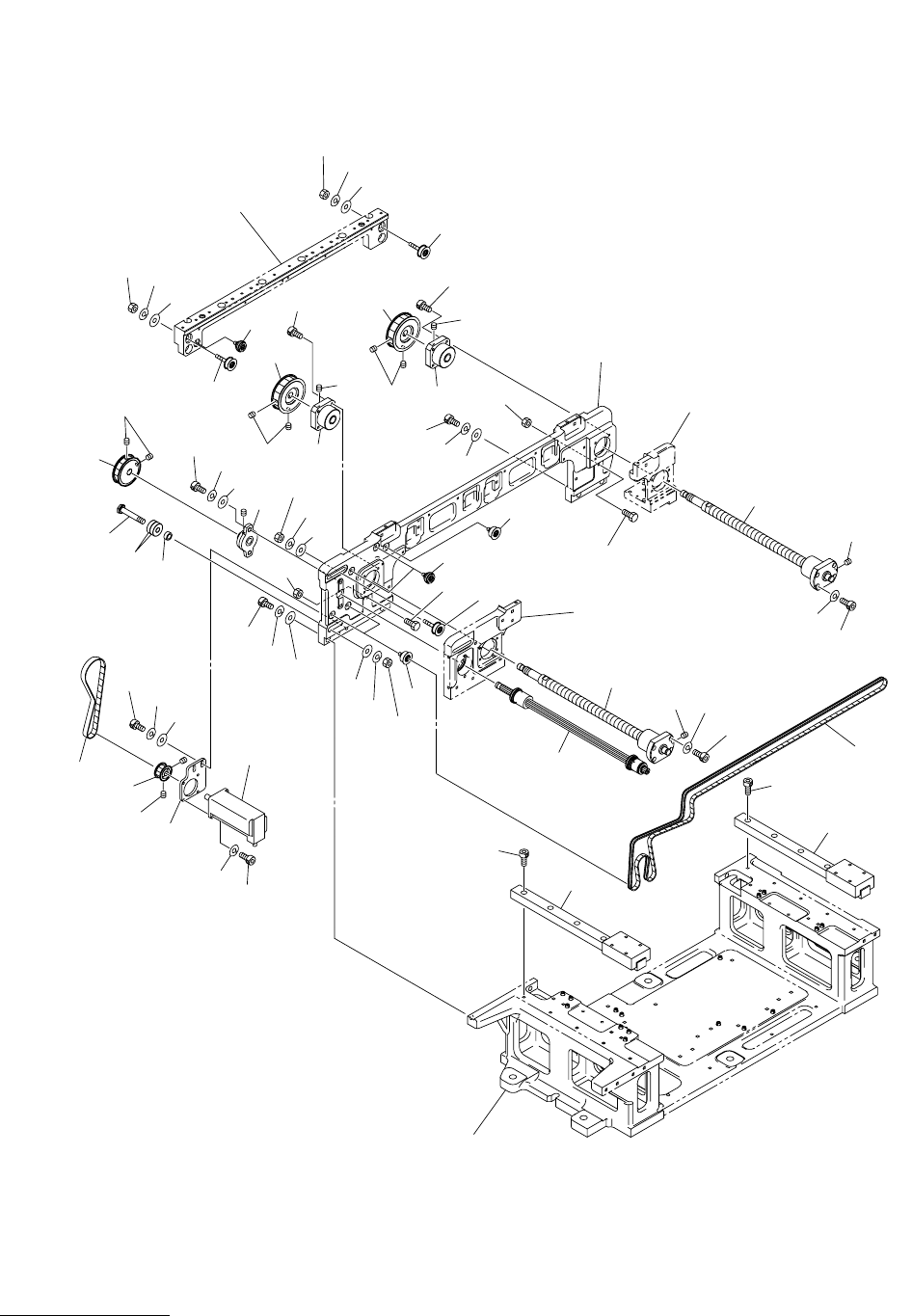

Fig. P-5 固定側シュート支持部 Fixed Side Chute Supporter
Fig.P-5
TIM-X100-002
412
411
410
418
411
439
438
408
426
425
425
426
433
406
447
419
434
435
428
409
420
407
421
444
434
433
437
404
401
430
431
433
410
412
423
446
440
448
401
410
423
434
437
433
440
444
434
437
432
448
405
429
445
See Fig.P-7
Key No.612
See Fig.P-1
Key No.10
414
402
436
440
438
449
438
449
440
422
403
436
402
422
446
445
448
See Fig.P-6
Key No.510
See Fig.P-6
Key No.512
426
425
427
