P-215-001e - 第124页
MODEL TIM-X100F/R 0302-002 122 バックアップ部 BACK-UP SECTION Fig. P-9 基板ストッパ部 P .C.B Stopper 816 841 842 843 806 Fig.P-9 TIM-X100 832 833 833 806 838 839 840 818 817 841 842 834 805 834 819 832 833 813 807 805 835 836 803 843 …
MODEL TIM-X100F/R
0112-001
121
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
P-8
701 630 076 7759 GUIDE,LINEAR 4 750P--210-701
702 630 047 4596 BOLT,HEX-SCT(BUTTON HEAD) 8 750P--210-702
703 630 070 1838 SEAL 4 750P--210-703
704 630 003 3212 SEAL 4 750P--210-704
705 630 070 1845 SEAL 4 750P--210-705
706 630 002 3459 SPRING,COMP 4 750P--210-706
707 630 048 4656 PIPE FITTINGS 4 750P--210-707
708 630 076 9029 PIPE FITTINGS 2 750P--210-708
709 630 046 5556 PIPE FITTINGS 2 750P--210-709
710 630 076 8824 BOLT,HEX-SCT(BUTTON HEAD) 15 750P--210-710
711 630 108 7153 BLOCK 1 750P--210-711
712 630 097 7882 BLOCK 1 750P--210-712
713 630 078 8143 SHAFT 4 750P--210-713
714 630 095 8652 PLATE 2 750P--210-714
715 630 097 7912 BLOCK 1 750P--210-715
716 630 061 1434 SHEET 4 750P--210-716
717 630 008 1053 SET SCREW 4 750P--210-717
718 630 048 4656 PIPE FITTINGS 4 750P--210-718
719 630 076 9029 PIPE FITTINGS 2 750P--210-719
720 630 094 3795 PIPE FITTINGS 4 750P--210-720
721 630 094 1883 CYLINDER 4 750P--210-721
722 630 046 5556 PIPE FITTINGS 2 750P--210-722
723 630 002 1103 SPRING,COMP 4 750P--210-723
724 630 094 4785 PLATE 2 750P--210-724
725 630 097 7929 BLOCK 1 750P--210-725
731 411 141 4305 WASHER V 6X12.5X1.6 2 750P--210-731
732 411 141 3001 WASHER SPR 6 2 750P--210-732
733 630 000 7886 BOLT,HEX-SCT 2 750P--210-733
736 411 141 4107 WASHER V 5X10X1 2 750P--210-736
737 411 141 6705 WASHER SPR 5 2 750P--210-737
738 630 000 7800 BOLT,HEX-SCT 2 750P--210-738
739 630 000 7565 BOLT,HEX-SCT 8 750P--210-739
742 411 141 2806 WASHER SPR 3 14 750P--210-742
743 630 000 7510 BOLT,HEX-SCT 6 750P--210-743
744 630 000 7565 BOLT,HEX-SCT 8 750P--210-744
MODEL TIM-X100F/R
0302-002
122
バックアップ部 BACK-UP SECTION

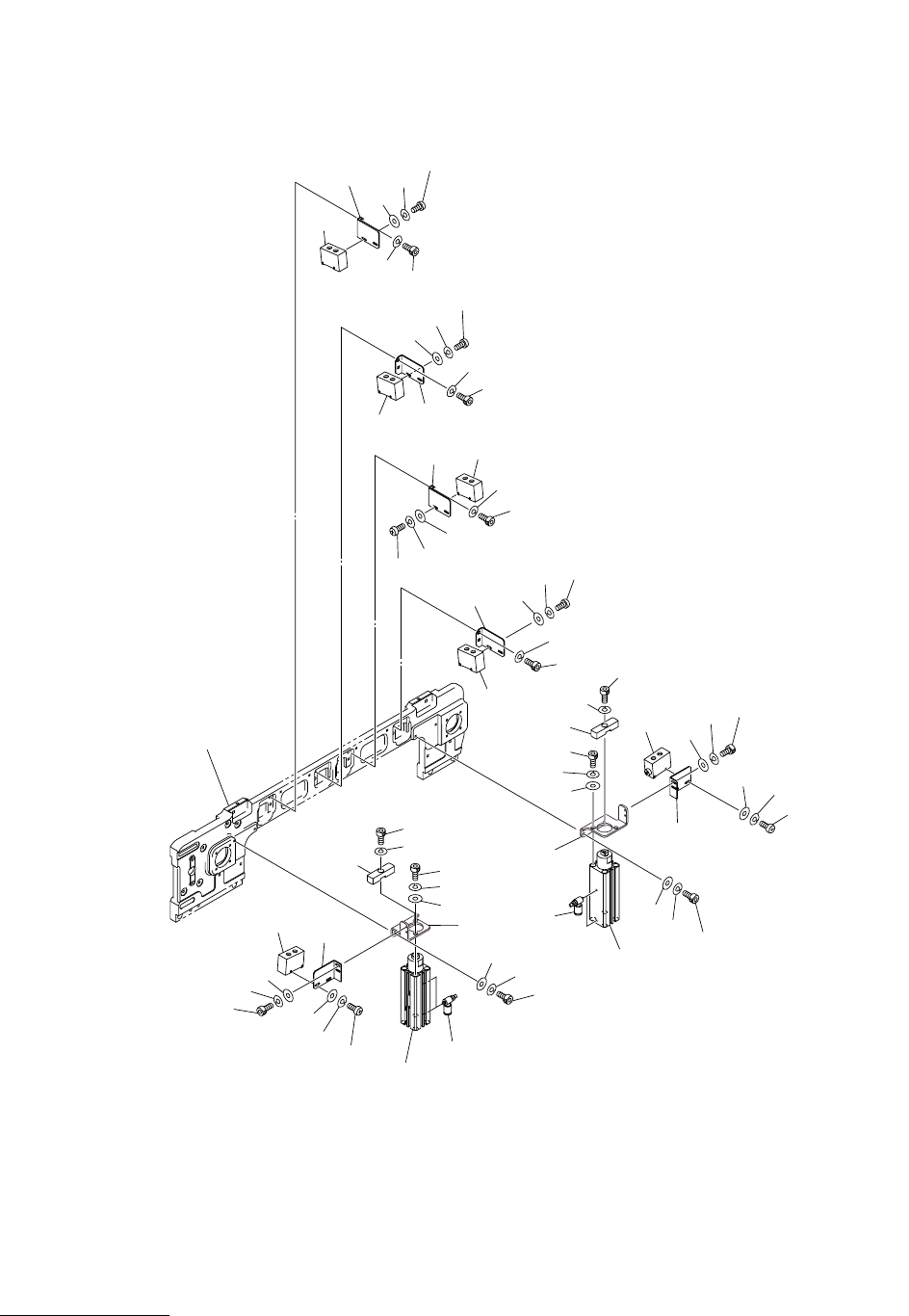

Fig. P-9 基板ストッパ部 P.C.B Stopper
816
841
842
843
806
Fig.P-9
TIM-X100
832
833
833
806
838
839
840
818
817
841
842
834
805
834
819
832
833
813
807
805
835
836
803
843
842
841
806
812
840
839
806
815
841
842
843
832
833
838
828
827
826
835
836
843
819
828
827
826
832
843
843
806
816
832
833
841
806
815
832
833
841
842
843
See Fig.P-5
Key No.418
MODEL TIM-X100F/R
0112-001
123
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
P-9
803 630 092 9256 CYLINDER 1 -BPS141,-BPS142 750P--210-413
805 630 003 5162 AIR LINE EQPT 4 750P--210-415
806 630 092 8471 SENSOR,PELEC 6 -BPH142,-BPH143,-BPH144
750P--210-416
807 630 092 9256 CYLINDER 1 -BPS141,-BPS142 750P--210-417
812 630 097 5079 BRACKET 1 750P--210-422
813 630 097 5086 BRACKET 1 750P--210-423
815 630 094 4204 BRACKET 2 750P--210-425
816 630 094 4198 BRACKET 2 750P--210-426
817 630 097 5093 BRACKET 1 750P--210-427
818 630 097 5109 BRACKET 1 750P--210-428
819 630 094 5140 BLOCK 2 750P--210-429
826 411 141 6002 WASHER F 6X11.5X1.6 4 750P--210-826
827 411 141 3001 WASHER SPR 6 4 750P--210-827
828 630 000 7893 BOLT,HEX-SCT 4 750P--210-828
832 411 141 6705 WASHER SPR 5 10 750P--210-832
833 630 000 7749 BOLT,HEX-SCT 10 750P--210-833
834 411 141 4008 WASHER V 4X9X0.8 4 750P--210-834
835 411 141 2905 WASHER SPR 4 4 750P--210-835
836 630 000 7626 BOLT,HEX-SCT 4 750P--210-836
838 411 141 3902 WASHER V 3X7X0.5 4 750P--210-838
839 411 141 2806 WASHER SPR 3 4 750P--210-839
840 630 000 7503 BOLT,HEX-SCT 4 750P--210-840
841 411 119 1909 WASHER V 3X7X0.5 12 750P--210-841
842 411 086 4408 WASHER SPR 3 12 750P--210-842
843 411 041 8908 SCR PAN 3X6 12 750P--210-843
