MODEL TIM-X100F/R 01 12-001 126 フィーダベース部 前側 FEEDER BASE SECTION-FRONT Fig. QB-2 フィーダベース４ Feeder Base #4 101 131 132 133 149 141 142 144 134 132 131 134 128 143 11 5 106 103 104 148 105 122 147 196 198 199 151 196 198 199…
MODEL TIM-X100F/R
0112-001
125

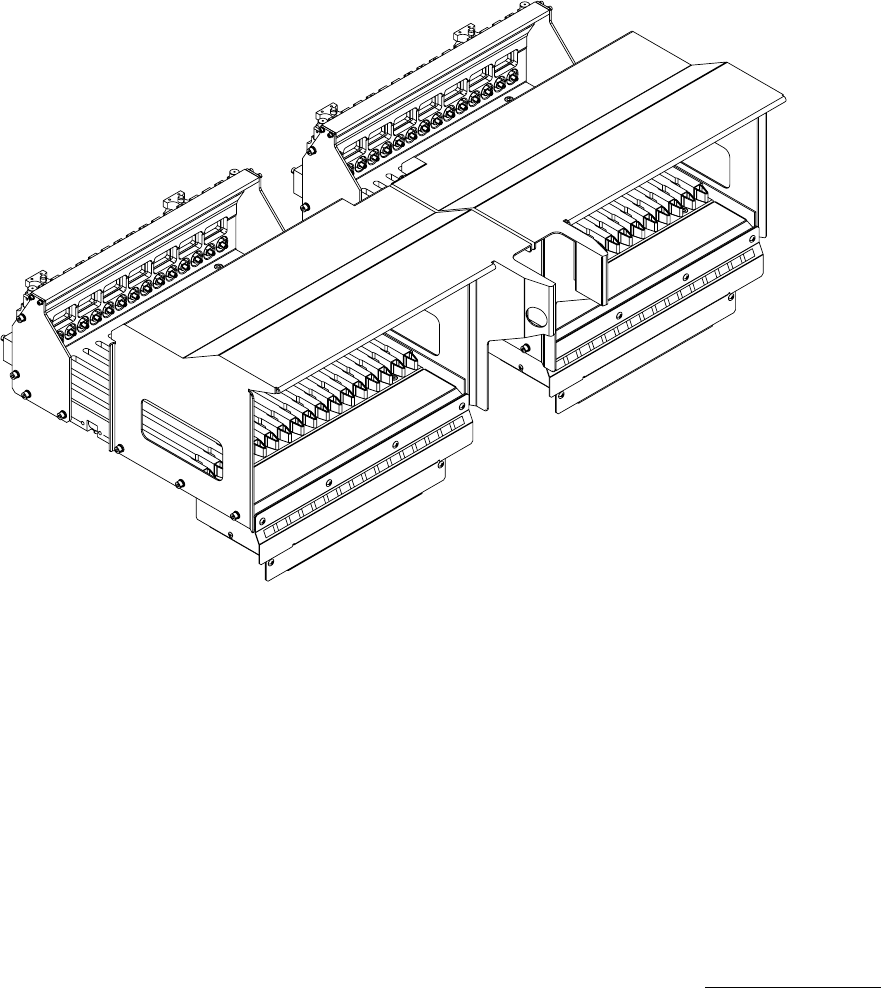

Fig. QB フィーダベース部 前側 FEEDER BASE SECTION-FRONT
MODEL TIM-X100F/R
0112-001
126
フィーダベース部 前側 FEEDER BASE SECTION-FRONT
Fig. QB-2 フィーダベース４ Feeder Base #4
101
131
132
133
149
141
142
144
134
132
131
134
128
143
115
106
103
104
148
105
122
147
196
198
199
151
196
198
199
163
152
121
148
116
131
132
134
132
131
113
108
130
109
149
134
112
140
137
136
129
127
126
131
132
113
171
199
198
197
107
136
137
138
134
114
111
110
139
117
118
131
132
133
110
139
Fig.QB-2
TIM-X100
131
132
134
141
142
144
198
199
195
MODEL TIM-X100F/R
0302-002
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
127
QB-2
101 630 115 5838 COVER 1 750QB-210-101
103 630 104 4378 PLATE(STOPPER) 1 750QB-210-043
104 630 103 1811 BRACKET 1 750QB-210-013
105 630 094 9247 NAME PLATE,INDEX 1 750QB-210-023
106 630 099 0980 BASE 1 750QB-210-001
107 630 101 1257 BLOCK 1 750QB-210-002
108 630 099 9235 PLATE 1 750QB-210-004
109 630 099 9228 BLOCK 2 750QB-210-005
110 630 099 2397 PIN,LOCATE 2 750QB-210-037
111 630 099 9242 BRACKET 2 750QB-210-039
112 630 102 8699 VALVE 1 750QB-210-019
113 630 099 2366 BRACKET 2 750QB-210-035
114 630 099 2380 BLOCK 1 750QB-210-036
115 630 115 4022 GUIDE 17 750QB-210-040
116 630 115 2929 GUIDE 1 750QB-210-041
117 630 103 6403 PIPE FITTINGS 1 750QB-210-042
118 630 003 7302 PIPE FITTINGS 1 750QB-210-118
121 630 115 3049 BRACKET 1 750QB-210-008
122 630 099 2403 COVER 1 750QB-210-038
126 411 141 4305 WASHER V 6X12.5X1.6 5 750QB-210-126
127 411 141 3001 WASHER SPR 6 5 750QB-210-127
128 630 000 7893 BOLT,HEX-SCT 2 750QB-210-128
129 630 000 7909 BOLT,HEX-SCT 5 750QB-210-129
130 630 000 7930 BOLT,HEX-SCT 2 750QB-210-130
131 411 141 4107 WASHER V 5X10X1 18 750QB-210-131
132 411 141 6705 WASHER SPR 5 18 750QB-210-132
133 630 000 7749 BOLT,HEX-SCT 6 750QB-210-133
134 630 000 7756 BOLT,HEX-SCT 16 750QB-210-134
136 411 141 4008 WASHER V 4X9X0.8 9 750QB-210-136
137 411 141 2905 WASHER SPR 4 9 750QB-210-137
138 630 000 7657 BOLT,HEX-SCT 4 750QB-210-138
139 630 000 7664 BOLT,HEX-SCT 6 750QB-210-139
140 630 000 7688 BOLT,HEX-SCT 5 750QB-210-140
141 411 141 3902 WASHER V 3X7X0.5 4 750QB-210-141
142 411 141 2806 WASHER SPR 3 4 750QB-210-142
143 630 000 7503 BOLT,HEX-SCT 17 750QB-210-143
144 630 000 7534 BOLT,HEX-SCT 4 750QB-210-144
147 411 050 5004 SCR TRS 3X6 4 750QB-210-147
148 411 051 2804 SCR TRS 4X8 6 750QB-210-148
149 630 000 8883 SET SCREW 4 750QB-210-149
151 630 110 9732 P.C.B,MOUNT(HLS I/O-05) 1 UA76*005*0000 750QB-210-051
152 630 069 9616 ACCESSORY,P.C.B 5 750QB-210-052
163 630 110 5741 RELAY 1 -K51 750QB-210-063
171 630 097 9435 P.C.B,MOUNT(CN FB) 8 UA79*001*0000 750QB-210-071
195 630 001 0206 WASHER 5 750QB-210-095
196 411 041 8908 SCR PAN 3X6 7 750QB-210-096
197 411 040 6202 SCR PAN 3X10 16 750QB-210-097
198 411 086 4408 WASHER SPR 3 28 750QB-210-098
199 411 119 1909 WASHER V 3X7X0.5 28 750QB-210-099
