MODEL TIM-X100F/R 01 12-001 11 Key No . P AR T No. P AR T NAME Q’ty REMARKS NOTE B-1 1 630 108 5951 ASSY ,BASE 1 750B--210-001 21 630 042 5673 BO L T ,HEX 4 750B--210-021 22 630 042 5697 NUT 4 750B--210-022 29 630 041 67…

100%1 / 222
MODEL TIM-X100F/R
0302-002
10
ベースフレーム部 BASE FRAME SECTION

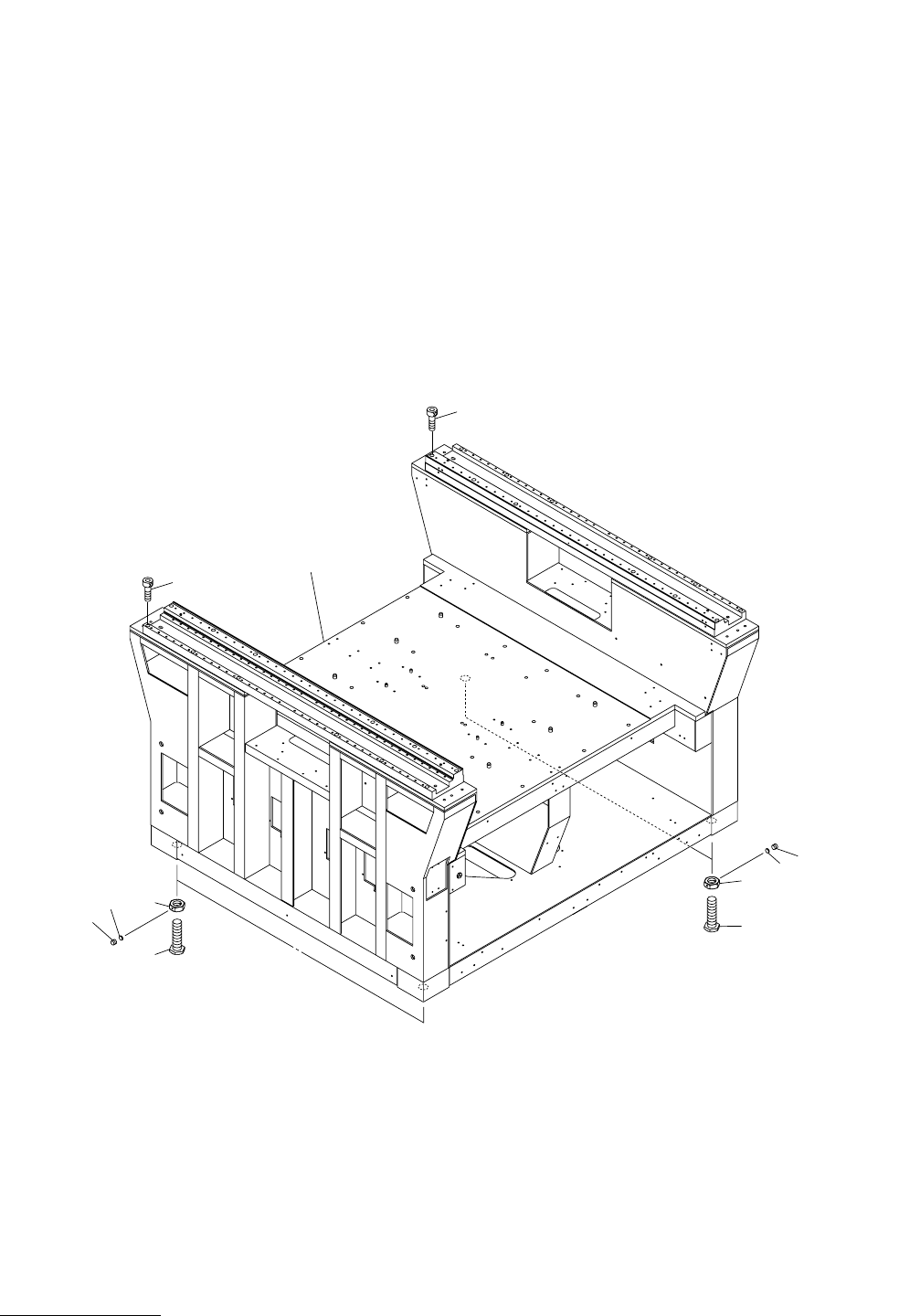

Fig. B-1 ベースフレーム Base Frame
Fig.B-1
22
34
29
21
22
29
34
21
1
TIM-X100-002
33
33
MODEL TIM-X100F/R
0112-001
11
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
B-1
1 630 108 5951 ASSY,BASE 1 750B--210-001
21 630 042 5673 BOLT,HEX 4 750B--210-021
22 630 042 5697 NUT 4 750B--210-022
29 630 041 6770 COLLAR 4 750B--210-209
33 630 000 8036 BOLT,HEX-SCT 24 750B--210-033
34 630 000 8975 SET SCREW 4 750B--210-034
MODEL TIM-X100F/R
0302-002
12
ベースフレーム部 BASE FRAME SECTION
Fig. B-2 ユニットベース Unit Base
131
132
133
141
142
144
111
110
140
135
136
102
113
116
136
135
134
110
140
140
110
111
136
135
134
140
110
113
136
135
134
139
137
138
129
112
117
141
142
143
101
142
141
145
137
116
105
117
142
143
141
141
112
106
141
142
145
101
133
132
131
131
132
146
148
127
147
133
115
139
141
103
105
141
142
145
142
144
106
117
141
142
143
138
137
142
144
138
139
134
Fig.B-2
TIM-X100-002
See Fig.B-1
Key No.1
126
130
131
132
133
101
148
124
147
146
137
119
115
138
139
126
149
137
121
123
149
142
144
138
139
141
142
143
142
144
118
141
142
143
141
120
149
118
142
144
142
143
122
