P-215-001e - 第140页

MEMO

MODEL TIM-X100F/R

0112-001

Key No. PART No. PART NAME Q’ty REMARKS

NOTE

137

R-1

1 630 095 7037 BRACKET 2 750R--210-001

2 630 094 7557 BLOCK 2 750R--210-002

4 630 094 7595 WASHER 4 750R--210-004

5 630 094 7601 WASHER 4 750R--210-005

6 630 094 7502 BOLT 6 750R--210-006

7 630 094 7564 PLATE 2 750R--210-007

8 630 069 9333 ACCESSORY,P.C.B (BUSH) 8 750R--210-008

31 411 141 4107 WASHER V 5X10X1 8 750R--210-031

32 411 141 6705 WASHER SPR 5 8 750R--210-032

33 630 000 7763 BOLT,HEX-SCT 8 750R--210-033

36 411 141 4008 WASHER V 4X9X0.8 4 750R--210-036

37 411 141 2905 WASHER SPR 4 4 750R--210-037

38 630 000 7664 BOLT,HEX-SCT 4 750R--210-038

41 411 141 3902 WASHER V 3X7X0.5 8 750R--210-041

42 411 141 2806 WASHER SPR 3 8 750R--210-042

43 630 000 7534 BOLT,HEX-SCT 6 750R--210-043

44 630 000 7589 BOLT,HEX-SCT 2 750R--210-044

51 630 095 8157 ASSY,SCOPE UNIT 2 CAM-P1,CAM-P2,SHT029-85U-1

750R--210-051

52 630 093 1198 LIGHTING UNIT 2 EL-P1,EL-P2,MLC-31F

750R--210-052

MEMO

MODEL TIM-X100F/R

0302-002

139

Fig.VA

TIM-X100-002

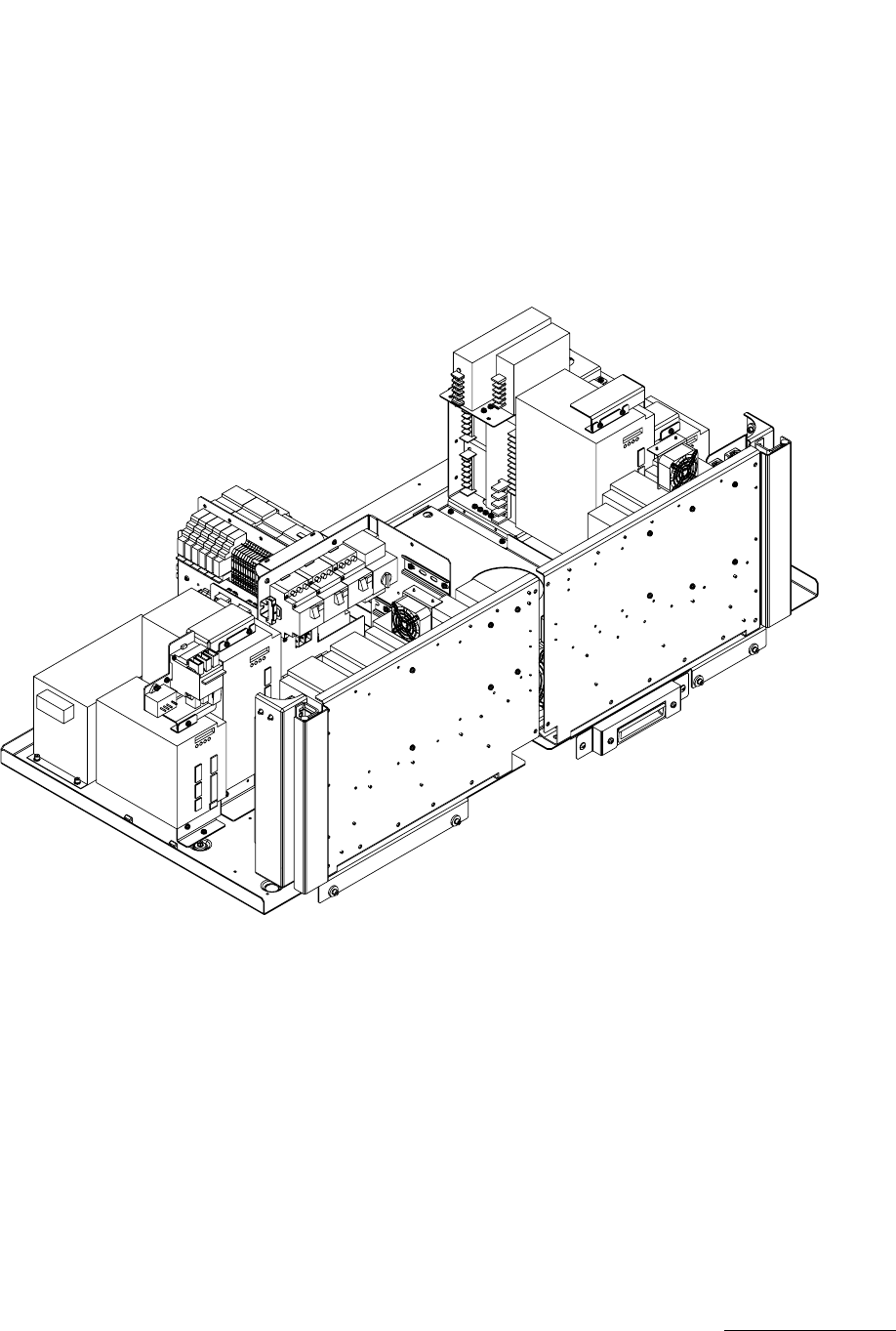

Fig. VA 本体電装部前側 ELECTRICAL SECTION-FRONT
