MODEL TIM-X100F/R
0112-001
161
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
VB-2
151 630 100 6512 PANEL 1 750VB-210-151
152 630 100 9957 SUPPORT 1 750VB-210-152
153 630 089 6480 RAIL,WIRING 2 750VB-210-153
158 630 095 2704 RELAY 1 K15 750VB-210-158
159 630 094 3320 RELAY 1 K25 750VB-210-159
176 630 000 1051 BRACKET,WIRING 2 750VB-210-176
177 630 048 3833 MECH PARTS(MOUNTING BASES 9 750VB-210-177
178 630 099 6241 ACCESSORY,WIRING 2 750VB-210-178
179 630 050 5122 NAME PLATE,NOTICE 2 750VB-210-179
180 630 111 8178 P.C.B,MOUNT(RELAY) 1 UA96*001*0002 750VB-210-180
181 630 070 1760 ACCESSORY,P.C.B 8 750VB-210-181
182 630 095 2803 ACCESSORY,P.C.B 1 750VB-210-182
183 423 022 8104 FUSE 250V 2A 1 750VB-210-183
186 411 041 8908 SCR PAN 3X6 8 750VB-210-186
187 411 086 4408 WASHER SPR 3 16 750VB-210-187
188 411 119 1909 WASHER V 3X7X0.5 8 750VB-210-188
189 411 043 5004 SCR PAN 4X8 6 750VB-210-189
190 411 008 1706 WASHER SPR 4 6 750VB-210-190
191 411 119 2104 WASHER V 4X9X0.8 6 750VB-210-191
192 411 140 7208 SCR FLT 4X6 2 750VB-210-192
193 411 051 1708 SCR TRS 4X6 9 750VB-210-193
194 630 000 7756 BOLT,HEX-SCT 4 750VB-210-194
195 411 141 6705 WASHER SPR 5 4 750VB-210-195
196 630 001 0220 WASHER 4 750VB-210-196
197 411 108 8704 NUT HEX 8 4 750VB-210-197
198 411 086 8208 WASHER SPR 8 4 750VB-210-198
199 411 141 4404 WASHER V 8X17X1.6 4 750VB-210-199
MODEL TIM-X100F/R
0112-001
162

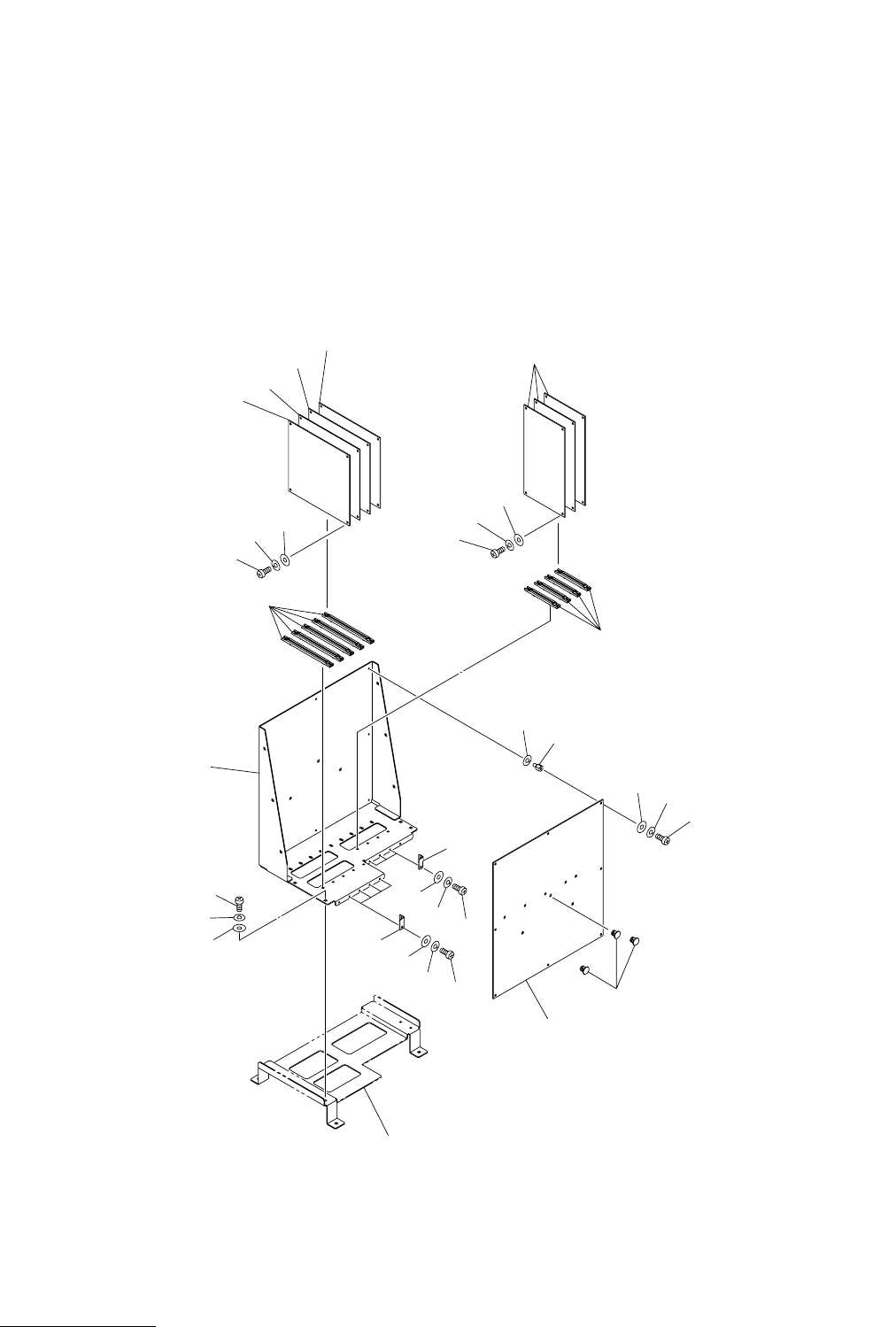

本体電装部 後側 ELECTRICAL SECTION-REAR
Fig. VB-3 I/O、ILB ボード I/O,ILB Board
261
263
262
253
295
252
264
264
299
298
297
296
295
294
255
251
Fig.VB-3
TIM-X100
See Fig.VB-1
Key No.52
257
256
.
258
256
.
259
256
.
260
256
.
296
295
294
296
295
294
296
295
294
296
295
294
MODEL TIM-X100F/R
0302-002
163
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
VB-3
251 630 100 7137 PANEL 1 750VB-210-251
252 630 099 6074 P.C.B,MOUNT(I/O) 1 UA92*001*0000 750VB-210-252
253 630 070 1760 ACCESSORY,P.C.B 8 750VB-210-253
255 630 095 2803 ACCESSORY,P.C.B 3 750VB-210-255
256 630 097 9428 P.C.B,MOUNT(HLS ILB) 4 UA78*001*0000 750VB-210-256
257 630 118 6382 PROGRAM ROM 1 #CPLD IX OPE A6 750VB-210-257
258 630 110 5710 PROGRAM ROM 1 #CPLD IX CV A5 750VB-210-258
259 630 110 5727 PROGRAM ROM 1 #CPLD IX BEAM A5 750VB-210-259
260 630 118 4647 PROGRAM ROM 1 #CPLD IX FEED A8 750VB-210-260
261 630 097 9381 P.C.B,MOUNT(HLS I/O-01) 3 UA76*001*0000 750VB-210-261
262 630 100 7090 ACCESSORY,P.C.B 4 750VB-210-262
263 630 100 7106 ACCESSORY,P.C.B 5 750VB-210-263
264 630 101 0854 BRACKET 7 750VB-210-053
294 411 041 8908 SCR PAN 3X6 22 750VB-210-294
295 411 086 4408 WASHER SPR 3 30 750VB-210-295
296 411 119 1909 WASHER V 3X7X0.5 22 750VB-210-296
297 411 043 5004 SCR PAN 4X8 4 750VB-210-297
298 411 008 1706 WASHER SPR 4 4 750VB-210-298
299 411 119 2104 WASHER V 4X9X0.8 4 750VB-210-299
