MODEL TIM-X100F/R 0302-002 170 本体電装部 後側 ELECTRICAL SECTION-REAR Fig. VB-7 VGA 分配器、 照明コントロール基板 VGA Distributor Lighting Control PCB Fig.VB-7 TIM-X100-002 See Fig.VB-1 Key No.51 651 693 655 653 694 693 692 697 698 695 699 …
MODEL TIM-X100F/R
0112-001
169
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
VB-6
551 630 101 0557 PANEL 1 750VB-210-551
552 630 099 6081 P.C.B,MOUNT(MOTOR) 1 UA93*001*0000 750VB-210-552
553 630 097 9503 P.C.B,MOUNT(HLS MCB) 2 UA85*001*0000 750VB-210-553
554 630 069 9616 ACCESSORY,P.C.B 10 750VB-210-554
555 630 095 2872 ACCESSORY,P.C.B 4 750VB-210-555
592 411 041 8908 SCR PAN 3X6 10 750VB-210-592
593 411 086 4408 WASHER SPR 3 20 750VB-210-593
594 411 119 1909 WASHER V 3X7X0.5 10 750VB-210-594
595 630 001 0213 WASHER 2 750VB-210-595
596 411 043 5004 SCR PAN 4X8 2 750VB-210-596
597 411 042 3001 SCR PAN 4X10 2 750VB-210-597
598 411 008 1706 WASHER SPR 4 4 750VB-210-598
599 411 119 2104 WASHER V 4X9X0.8 2 750VB-210-599
MODEL TIM-X100F/R
0302-002
170

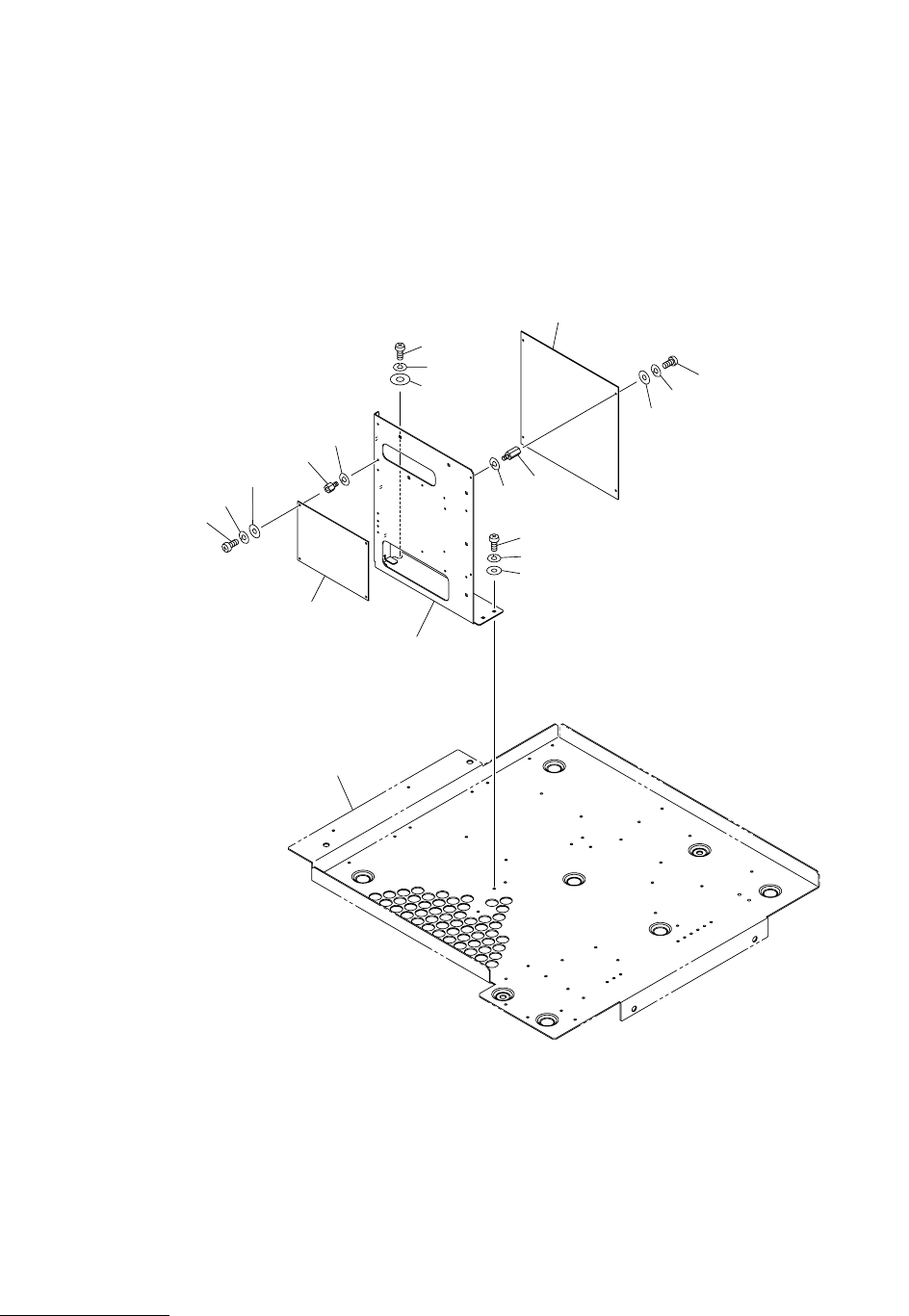

本体電装部 後側 ELECTRICAL SECTION-REAR
Fig. VB-7
VGA 分配器、照明コントロール基板
VGA Distributor Lighting Control PCB
Fig.VB-7
TIM-X100-002
See Fig.VB-1
Key No.51
651
693
655
653
694
693
692
697
698
695
699
698
696
693
654
652
694
693
692
MODEL TIM-X100F/R
0112-001
171
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
VB-7
651 630 101 0557 PANEL 1 750VB-210-651
652 630 095 1936 P.C.B,MOUNT 1 UA75*001*0000 750VB-210-652
653 630 098 1384 P.C.B,MOUNT(VGA) 1 UA88*002*0000 750VB-210-653
654 630 069 9616 ACCESSORY,P.C.B 4 750VB-210-654
655 630 070 1760 ACCESSORY,P.C.B 4 750VB-210-655
692 411 041 8908 SCR PAN 3X6 8 750VB-210-692
693 411 086 4408 WASHER SPR 3 16 750VB-210-693
694 411 119 1909 WASHER V 3X7X0.5 8 750VB-210-694
695 630 001 0213 WASHER 2 750VB-210-695
696 411 043 5004 SCR PAN 4X8 2 750VB-210-696
697 411 042 3001 SCR PAN 4X10 2 750VB-210-697
698 411 008 1706 WASHER SPR 4 4 750VB-210-698
699 411 119 2104 WASHER V 4X9X0.8 2 750VB-210-699
