MODEL TIM-X100F/R 0302-002 173 Key No . P AR T No. P AR T NAME Q’ty REMARKS NOTE VB-9 85 2 630 120 7414 TRANSFORMER,POWER 1 T1,STN2.0 750VB-210-852 85 3 630 050 5122 NAME PLA TE,NOTICE 1 750VB-210-853 89 2 41 1 1 13 2803…
MODEL TIM-X100F/R
0112-001
172
本体電装部 後側 ELECTRICAL SECTION-REAR

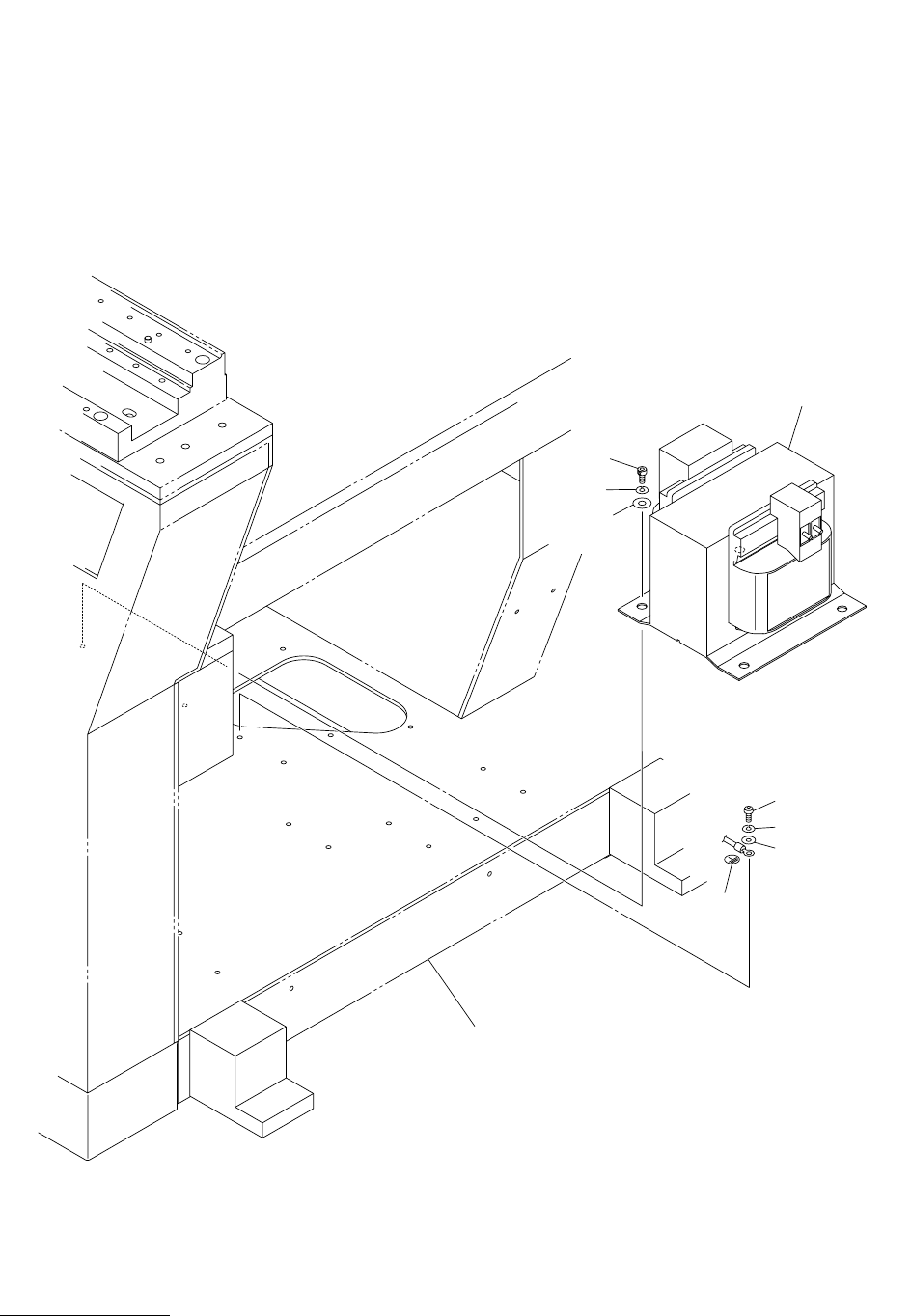

Fig. VB-9 パワートランス Transformer Power
Fig.VB-9
TIM-X100
898
897
895
852
853
892
893
894
See Fig.B-1
Key No.1
MODEL TIM-X100F/R
0302-002
173
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
VB-9
852 630 120 7414 TRANSFORMER,POWER 1 T1,STN2.0 750VB-210-852
853 630 050 5122 NAME PLATE,NOTICE 1 750VB-210-853
892 411 113 2803 SCR PAN 5X8 1 750VB-210-892
893 411 008 2109 WASHER SPR 5 1 750VB-210-893
894 411 088 1702 WASHER V 5X10X1 1 750VB-210-894
895 630 000 7756 BOLT,HEX-SCT 3 750VB-210-895
897 411 141 6705 WASHER SPR 5 3 750VB-210-897
898 630 001 0220 WASHER 3 750VB-210-898
MEMO
