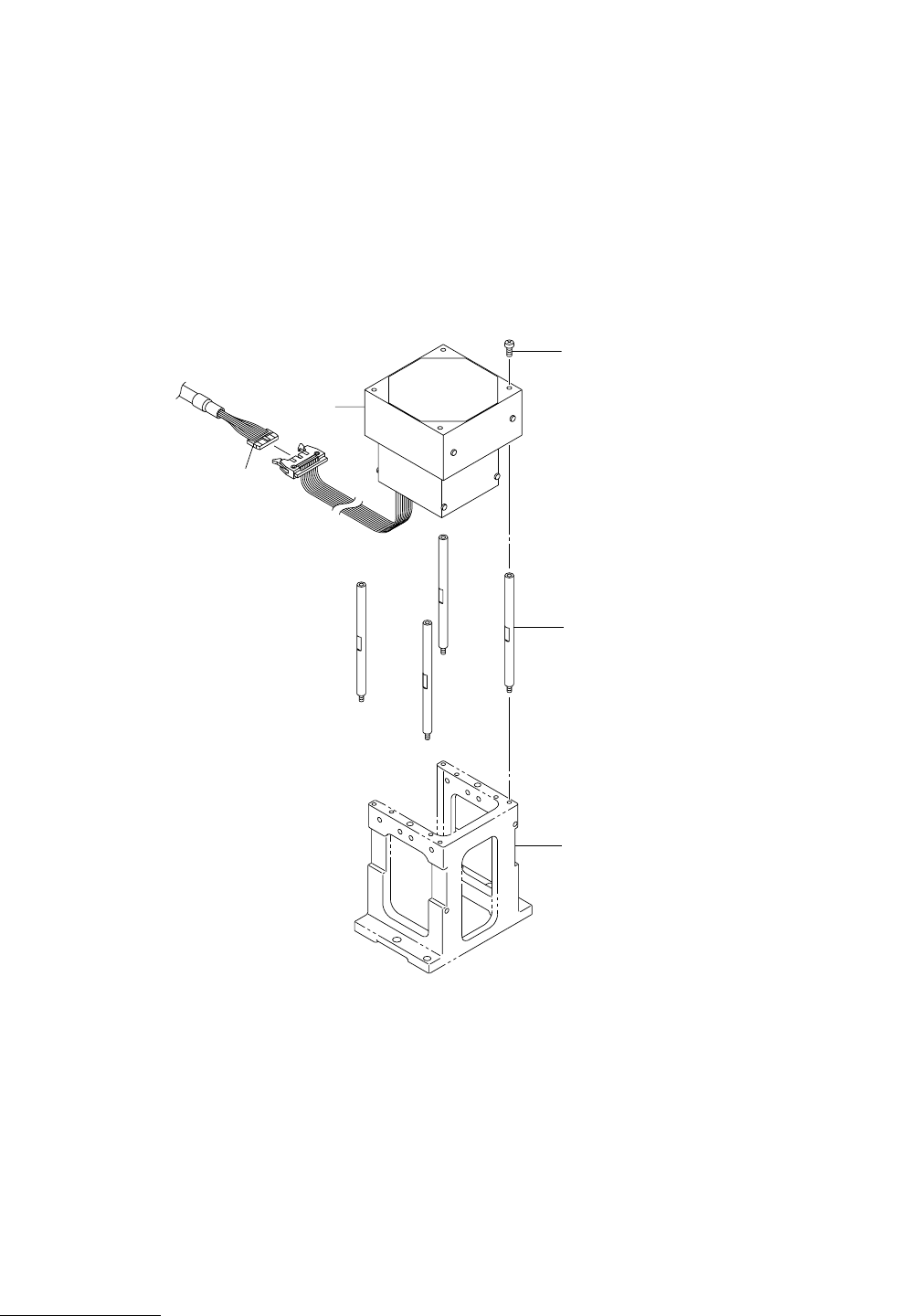

照明ユニット LG-5010 LIGHTING UNIT LG-5010

Fig. UD-1

Fig.UD-1

See Fig.B-4

Key No.302

CM-5010

MODEL TIM-X100F/R

0112-001

219

Key No. PART No. PART NAME Q’ty REMARKS

NOTE

UD-1

1 630 094 3610 ROD 4 756UD-210-001

51 630 093 1228 LIGHTING UNIT 1 EL-B1 756UD-210-051

52 630 110 6939 CORD 1 756UD-210-052

99 411 003 0001 SCR PAN 4X12 4 M4X12 PAN
