MODEL TIM-X100F/R 0302-002 Key No . P AR T No. P AR T NAME Q’ty REMARKS NOTE 21 C-1 1 630 102 8422 MOTOR,AC-SERVO(Y) 4 #B0340084 750C--210-001 2 630 102 4202 MOTOR,AC-SERVO 2 MSVM-Y1,MSVM-Y2,#B0340082 750C--210-002 3 630…
MODEL TIM-X100F/R
0302-002
20
ビーム部 BEAM SECTION

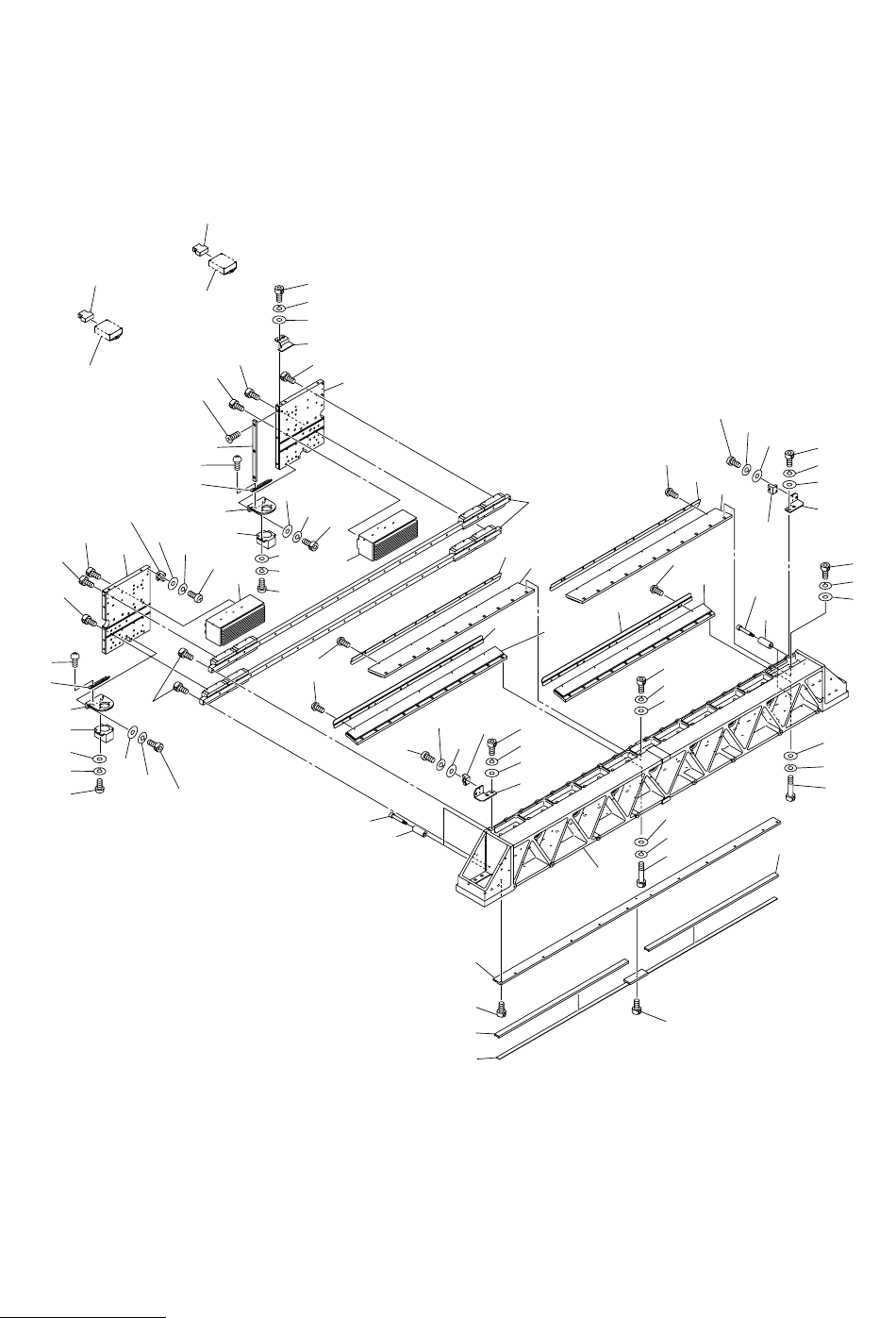

Fig. C-1 Y 軸部 Y Axis Section
3
26
28
15
31
28
26
33
32
31
15
36
13
9
29
1
16
48
14
3
44
45
46
17
16
1
15
31
32
33
35
76
97
98
99
73
77
28
26
28
26
12
2
48
29
36
9
43
42
41
8
5
20
32
31
41
34
32
31
5
21
8
42
43
34
3
32
31
17
3
46
45
44
2
40
4
8
18
31
32
34
31
32
19
41
42
43
40
4
34
5
41
42
43
1
16
48
29
17
48
29
5
8
14
32
35
31
32
33
Fig.C-1
TIM-X100-002
See Fig.B-1
Key No.1
16
17
1
87
86
83
99
98
97
10
10
10
10
MODEL TIM-X100F/R
0302-002
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
21
C-1
1 630 102 8422 MOTOR,AC-SERVO(Y) 4 #B0340084 750C--210-001
2 630 102 4202 MOTOR,AC-SERVO 2 MSVM-Y1,MSVM-Y2,#B0340082
750C--210-002
3 630 094 8042 ENCODER(HEAD) 2 750C--210-003
4 630 094 8059 ENCODER(SCALE TAPE) 2 750C--210-004
5 630 000 0269 SENSOR,PHOTO(CONNECTOR) 4 750C--210-005
8 630 069 0545 SENSOR,PHOTO 4 BPH031,BPH032,BPH036,BPH037
750C--210-008
9 630 094 8158 GUIDE,LINEAR 1 750C--210-009
10 630 101 1196 MECH PARTS(SCALE HOLDER) 4 750C--210-010
12 630 101 4043 PLATE(Y_BASE_1) 1 750C--210-012
13 630 101 3992 PLATE(Y_BASE_2) 1 750C--210-013
14 630 115 9133 BRACKET 2 750C--210-014
15 630 101 3602 BRACKET 4 750C--210-015
16 630 101 3893 COVER 4 750C--210-016
17 630 101 3909 COVER 4 750C--210-017
18 630 115 9126 BRACKET 1 750C--210-018
19 630 115 9119 BRACKET 1 750C--210-019
20 630 115 9102 BRACKET 1 750C--210-020
21 630 115 9096 BRACKET 1 750C--210-021
26 411 141 4305 WASHER V 6X12.5X1.6 60 750C--210-026
28 630 000 7879 BOLT,HEX-SCT 60 750C--210-028
29 630 000 7930 BOLT,HEX-SCT 144 750C--210-029
31 411 141 4107 WASHER V 5X10X1 20 750C--210-031
32 411 141 6705 WASHER SPR 5 20 750C--210-032
33 630 000 7749 BOLT,HEX-SCT 8 750C--210-033
34 630 000 7756 BOLT,HEX-SCT 8 750C--210-034
35 630 000 7763 BOLT,HEX-SCT 4 750C--210-035
36 630 000 7770 BOLT,HEX-SCT 68 750C--210-036
40 630 000 7503 BOLT,HEX-SCT 2 750C--210-040
41 411 119 1909 WASHER V 3X7X0.5 8 750C--210-041
42 411 086 4408 WASHER SPR 3 8 750C--210-042
43 411 042 0703 SCR PAN 3X8 8 750C--210-043
44 411 119 2104 WASHER V 4X9X0.8 4 750C--210-044
45 411 008 1706 WASHER SPR 4 4 750C--210-045
46 411 042 3001 SCR PAN 4X10 4 750C--210-046
48 411 051 2804 SCR TRS 4X8 24 750C--210-048
73 630 099 1680 CORD(ASSY ROBOT) 1 750C--210-073
76 630 093 3987 ENCODER 1 750C--210-076
77 630 105 6135 ACCESSORY,P.C.B 3 750C--210-077
83 630 099 1697 CORD(ASSY ROBOT) 1 750C--210-173
86 630 093 3987 ENCODER 1 750C--210-176
87 630 105 6135 ACCESSORY,P.C.B 3 750C--210-177
97 630 000 9286 MACHINE SCREW 6 750C--210-097
98 411 008 1706 WASHER SPR 4 6 750C--210-098
99 411 119 2104 WASHER V 4X9X0.8 6 750C--210-099
MODEL TIM-X100F/R
0302-002
22
ビーム部 BEAM SECTION
Fig. C-2 X 軸部 X Axis Section
138
103
103
See Fig.C-4
Key No.371
See Fig.C-3
Key No.271
137
136
139
116
120
Fig.C-2
TIM-X100-002
139
130
149
119
118
103
102
146
145
144
107
117
130
139
139
118
148
123
103
141
142
143
131
139
148
122
148
122
101
107
114
108
101
148
128
127
126
121
131
132
133
107
144
145
146
108
114
109
140
112
138
113
104
128
127
126
115
128
127
126
126
127
128
113
131
132
133
144
145
146
105
101
122
101
122
132
134
131
132
110
142
141
143
134
148
123
