MODEL TIM-X100F/R 0302-002 45 Key No . P AR T No. P AR T NAME Q’ty REMARKS NOTE G-3 21 3 630 1 15 9171 BRACKET 4 750G--210-001 21 4 630 1 15 9188 BRACKET 4 750G--210-002 21 5 630 1 17 2033 COVER 1 750G--210-003 21 6 630 …
MODEL TIM-X100F/R
0302-002
44
カバー部 COVER SECTION

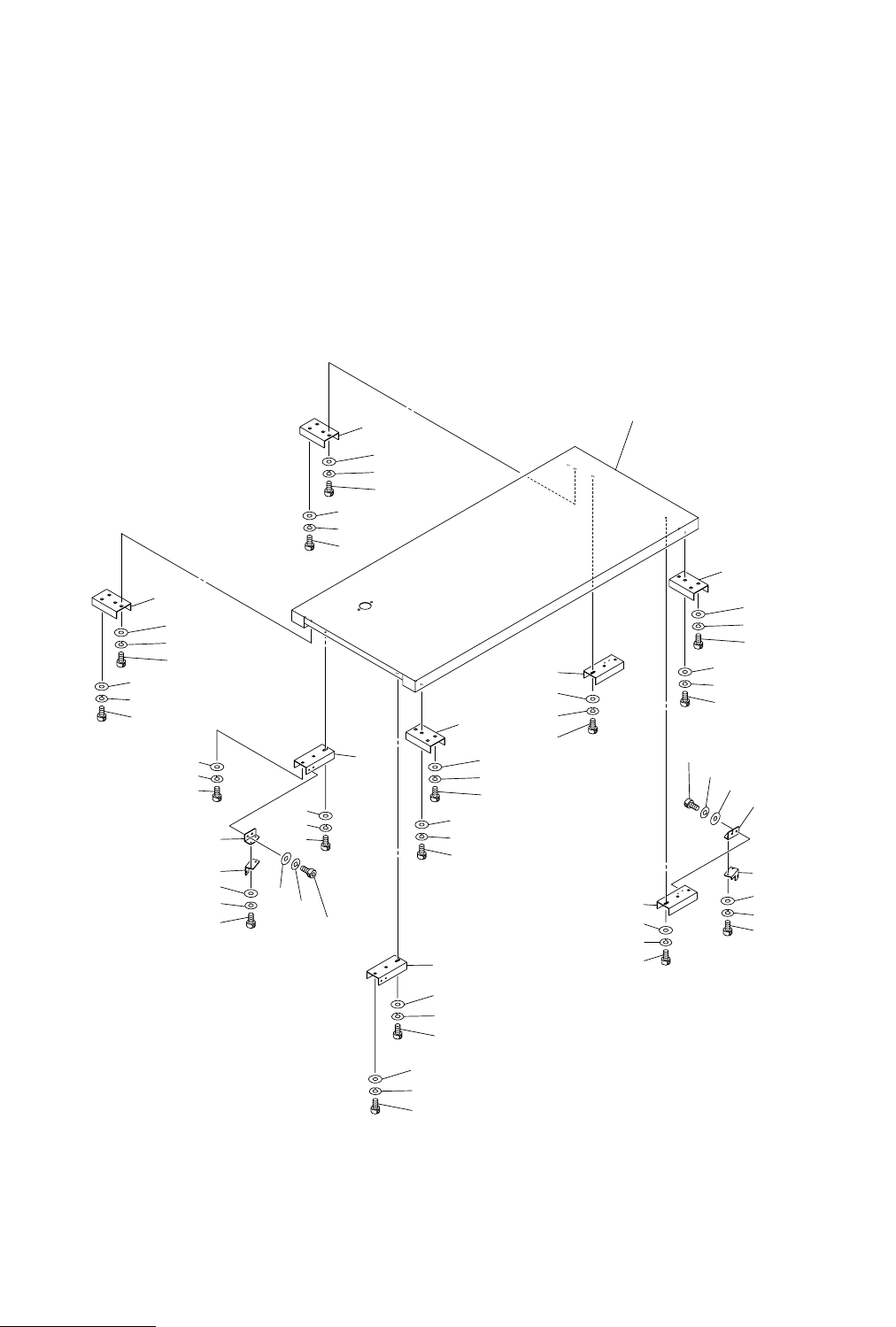

Fig. G-3 上面カバー Upper Cover
Fig.G-3
TIM-X100-002
215
213
246
245
216
244
217
248
249
250
239
240
242
239
213
240
242
239
240
242
239
213
240
242
216
244
245
246
217
248
249
250
213
239
240
242
214
242
239
240
241
238
240
239
240
242
214
242
239
240
241
238
240
214
242
239
240
241
238
240
214
242
239
240
241
238
240
MODEL TIM-X100F/R
0302-002
45
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
G-3
213 630 115 9171 BRACKET 4 750G--210-001
214 630 115 9188 BRACKET 4 750G--210-002
215 630 117 2033 COVER 1 750G--210-003
216 630 103 1965 BRACKET 2 750G--210-004
217 630 103 1972 BRACKET 2 750G--210-005
238 630 001 0220 WASHER 8 750G--210-238
239 411 141 4107 WASHER V 5X10X1 20 750G--210-239
240 411 141 6705 WASHER SPR 5 28 750G--210-240
241 630 000 7756 BOLT,HEX-SCT 8 750G--210-241
242 630 000 7763 BOLT,HEX-SCT 20 750G--210-242
244 411 141 4008 WASHER V 4X9X0.8 4 750G--210-244
245 411 141 2905 WASHER SPR 4 4 750G--210-245
246 630 000 7619 BOLT,HEX-SCT 4 750G--210-246
248 411 141 3902 WASHER V 3X7X0.5 4 750G--210-248
249 411 141 2806 WASHER SPR 3 4 750G--210-249
250 630 000 7510 BOLT,HEX-SCT 4 750G--210-250
MODEL TIM-X100F/R
0302-002
46
カバー部 COVER SECTION
Fig. G-4 安全扉 Safety Door
Fig.G-4
TIM-X100-002
302
333
332
331
302
333
332
331
301
