MODEL TIM-X100F/R 0302-002 5 CONT-3 目次 CONTENTS Fig. VB 本体電装部後側 ELECTRICAL SECTION-REAR Fig. VB-1 I / O 、 ILB ボード取付けベース I/O,ILB Board Bracket Base Fig. VB-2 後面扉 Rear Door Fig. VB-3 I / O 、 ILB ボード I/O,ILB Board Fig. VB…

MODEL TIM-X100F/R

0302-002

CONT-2

目　　　次 CONTENTS

Fig. MC ヘッド部 R HEAD SECTION R

Fig. MC-1 ノズル上下部 Nozzle Leveller

Fig. MC-2 NC 軸 NC Axis

Fig. MC-3 角度補正部 Angle Adjuster

Fig. MC-4 L 軸駆動部 L Axis Driver

Fig. MC-5 過剰押し込みセンサ Excessively Inserted Sensor

Fig. MC-6 真空センサ Vacuum Pump

Fig. MC-10 移動カメラ Movable Camera

Fig. N コンベア部 CONVEYOR SECTION

Fig. N-1 L コンベア L Conveyor

Fig. N-2 L コンベア固定側シュート L Conveyor Fixed Side Chute

Fig. N-3 L コンベア可動側シュート L Conveyor Movable Side Cover

Fig. N-4 R コンベア R Conveyor

Fig. N-5 R コンベア固定側シュート R Conveyor Fixed Side Chute

Fig. N-6 R コンベア可動側シュート R Conveyor Movable Side Cover

Fig. P バックアップ部 BACK-UP SECTION

Fig. P-1 シュート幅可変駆動部 Chute Width Changer Driver

Fig. P-2 バックアップベース上下駆動部 Back-up Base Leveller Driver

Fig. P-3 バックアップベース上下レバー Back-up Base Leveller Lever

Fig. P-4 バックアップベース Back-up Base

Fig. P-5 固定側シュート支持部 Fixed Side Chute Supporter

Fig. P-6 可動側シュート支持部 Movable Chute Supporter

Fig. P-7 固定側シュート Fixed Side Chute

Fig. P-8 可動側シュート Movable Chute

Fig. P-9 基板ストッパ部 P.C.B Stopper

Fig. QB フィーダベース部前側 FEEDER BASE SECTION-FRONT

Fig. QB-2 フィーダベース４ Feeder Base #4

Fig. QB-3 フィーダベース３ Feeder Base #3

Fig. QC フィーダベース部後側 FEEDER BASE SECTION-REAR

Fig. QC-4 フィーダベース１ Feeder Base #1

Fig. R 基板認識カメラ部 P.E.C CAMERA SECTION

Fig. R-1 基板認識カメラ P.E.C Recognition Camera

Fig. VA 本体電装部前側 ELECTRICAL SECTION-FRONT

Fig. VA-1 X ２軸、Y ２軸ドライバ X2 Axis, Y2 Axis Driver

Fig. VA-2 X １軸、Y １軸ドライバ X1 Axis, Y1 Axis Driver

Fig. VA-3 前面扉左側 Front Door-Left

Fig. VA-4 前面扉右側 Front Door-Right

Fig. VA-5 ブレーカ、電磁接触器パネル１ Breaker,Magnet Contactor Panel 1

Fig. VA-6 ブレーカ、電磁接触器パネル２ Breaker,Magnet Contactor Panel 2

Fig. VA-7 DC 電源部 DC Power Supply Section

Fig. VA-8 サーボドライバ上面ファン Upper Fan for Servo Driver

MODEL TIM-X100F/R

0302-002

CONT-3

目　　　次 CONTENTS

Fig. VB 本体電装部後側 ELECTRICAL SECTION-REAR

Fig. VB-1 I/O、ILB ボード取付けベース I/O,ILB Board Bracket Base

Fig. VB-2 後面扉 Rear Door

Fig. VB-3 I/O、ILB ボード I/O,ILB Board

Fig. VB-4 前後工程 I/F パネル Input/Output Machine I/F Panel

Fig. VB-5 パルスモータドライバ Pulse Motor Driver

Fig. VB-6

モータ中継基板、モータコントロール基板

Motor Relay Board, Motor Control PCB

Fig. VB-7 V G A 分配器、照明コントロール基板 VGA Distributor Lighting Control PCB

Fig. VB-9 パワートランス Transformer Power

Fig. VC 本体電装部上側 ELECTRICAL SECTION-UPPER

Fig. VC-1 メインブレーカ、メカ廻り冷却ファン Main Breaker, Cooling Fan

Fig. VC-2 上面冷却ファン Upper Cooling Fan

Fig. VC-3 タワー灯、部品切れ灯 Light Tower, Component Shortage Lamp

Fig. VC-4 作業灯 Working Lamp

Fig. VC-5 前面操作パネル Front Opeartion Panel

Fig. VC-6 後面操作パネル Rear Operation Panel

Fig. VC-7 FDD、CD-ROM ドライブ FDD, CD-ROM Drive

Fig. VD 制御ボックス部 CONTROL BOX SECTION

Fig. VD-1 VME ラック基板 VME Rack P.C.B.

Fig. VE ケーブル配線 CABLE WIRING

Fig. VE-1 ケーブル配線 CABLE WIRING

Fig. S 標準付属品 STANDARD ACCESSORIES

Fig. S-1 ノズル、治具、スペアパーツ Nozzle, Jig and Spare Parts

Fig. CC リサイクルコンベア RECYCLE CONVEYOR

CV-5070 CV-5070

Fig. CC-1 リサイクルコンベア Recycle Conveyor

Fig. CC-2 コンベアベース Conveyor Base

Fig. UB 固定認識カメラ大視野 FIXED RECOGNITION CAMERA

CM-5010 Large View CM-5010

Fig. UB-1

Fig. UC 固定認識カメラ極小視野 / 大視野 FIXED RECOGNITION CAMERA

CM-5011 Min View/Large View CM-5011

Fig. UC-1

Fig. UD 照明ユニット LG-5010 LIGHTING UNIT LG-5010

Fig. UD-1

MODEL TIM-X100F/R

0302-002

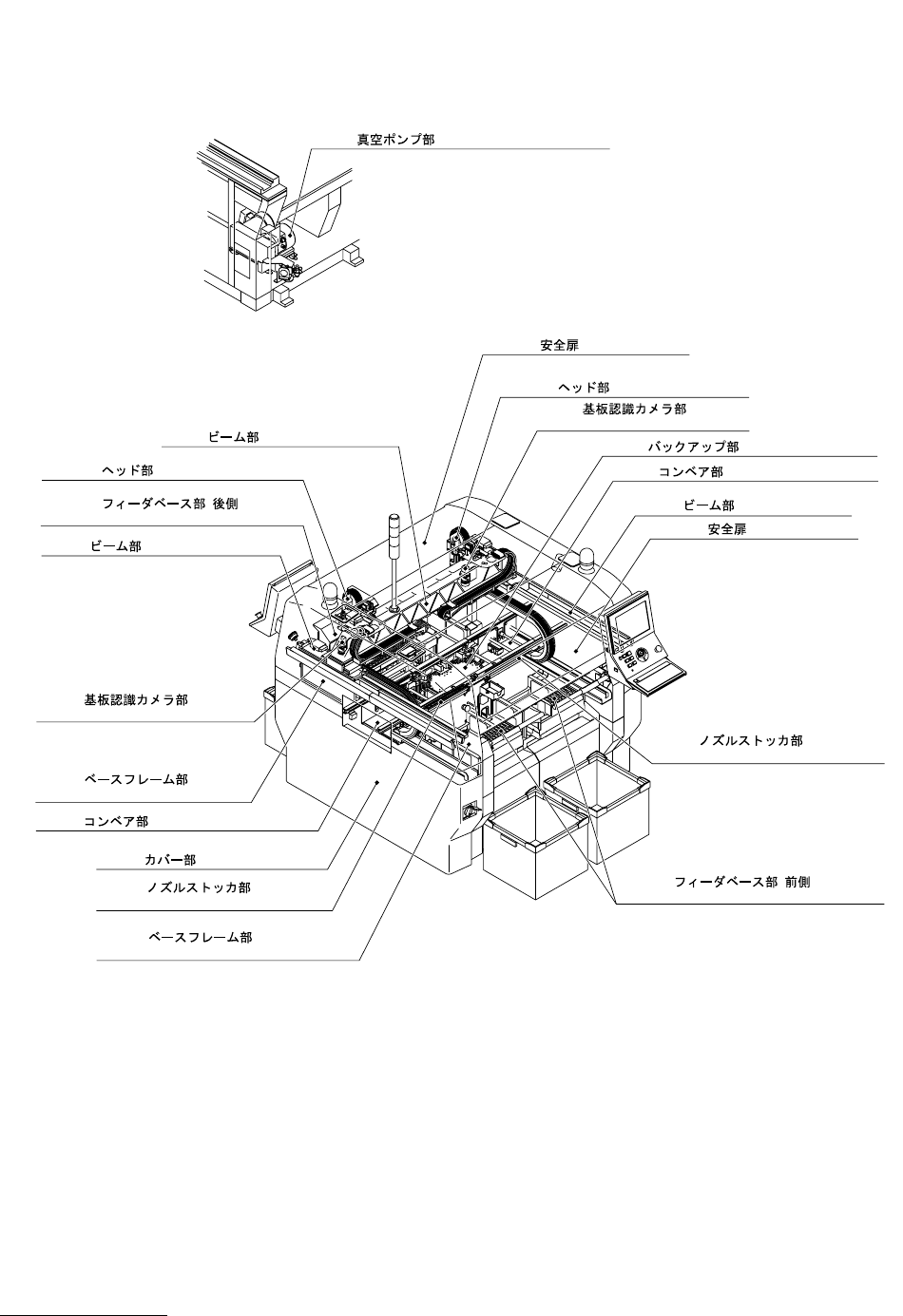

全体図－１ UNIT LAYOUT -1

UNIT LAYOUT-1

Fig.B

BASE FRAME SECTION

Fig.B

BASE FRAME SECTION

Fig.F

NOZZLE STOCKER SECTION

Fig.F

NOZZLE STOCKER SECTION

Fig.C BEAM SECTION

Fig.G COVER SECTION

Fig.N CONVEYOR SECTION

Fig.P BACK-UP SECTION

Fig.E VACUUM PUMP SECTION

Fig.GB Safety Door

Fig.GB SAFETY DOOR

Fig.MB HEAD SECTION LL

Fig.MC HEAD SECTION RR

Fig.QB

FEEDER BASE SECTION-FRONT

Fig.QC

FEEDER BASE SECTION-REAR

Fig.R

P.E.C. CAMERA SECTION

Fig.R

P.E.C. CAMERA SECTION
