MODEL TIM-X100F/R 0302-002 92 コンベア部 CONVEYOR SECTION Fig. N-1 L コンベア L Conveyor Fig.N-1 TIM-X100-002 35 35 21 13 18 3 17 26 1 27 28 46 45 5 4 14 13 27 25 29 27 23 47 48 49 24 22 50 13 27 28 10 28 27 13 15 40 31 12 20 8 7…
MODEL TIM-X100F/R
0112-001
91
Fig. N コンベア部 CONVEYOR SECTION
MODEL TIM-X100F/R
0302-002
92
コンベア部 CONVEYOR SECTION

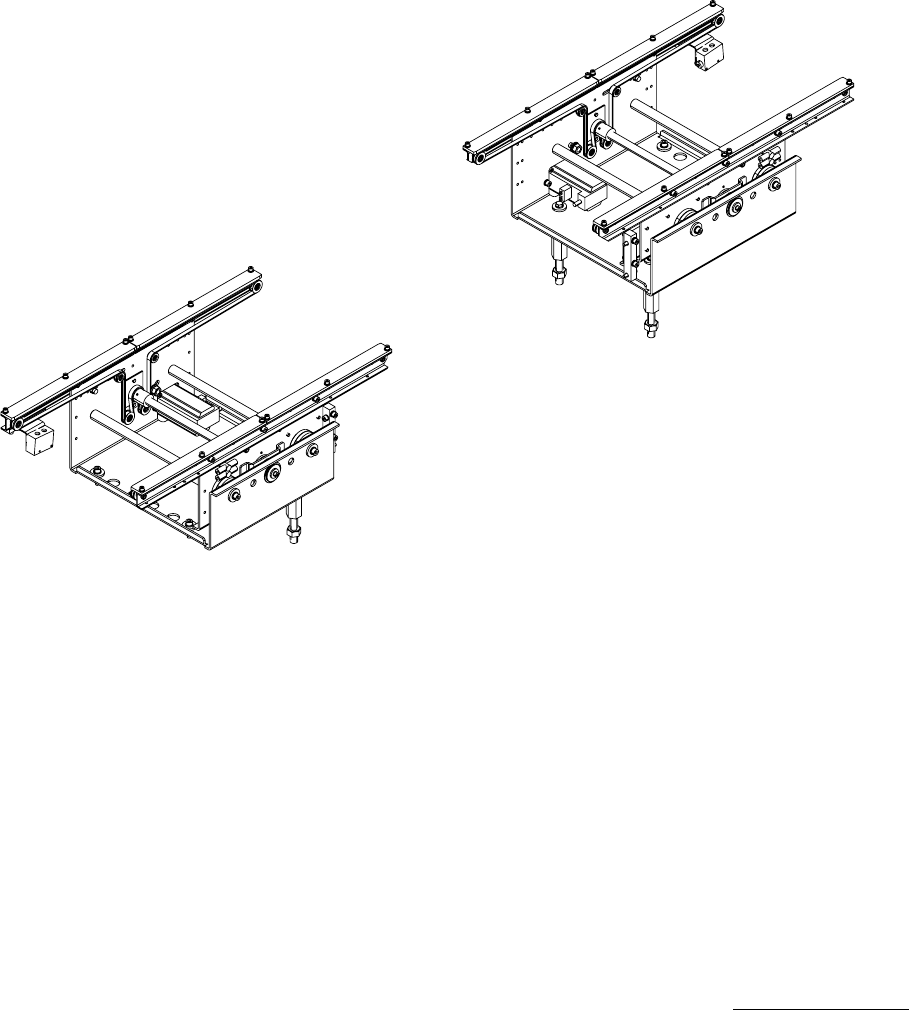

Fig. N-1 L コンベア L Conveyor
Fig.N-1
TIM-X100-002
35
35
21
13
18
3
17
26
1
27
28
46
45
5
4
14
13
27
25
29
27
23
47
48
49
24
22
50
13
27
28
10
28
27
13
15
40
31
12
20
8
7
6
19
12
19
25
32
33
37
23
27
28
9
11
37
39
28
37
38
36
16
2
27
28
41
42
43
36
37
38
See Fig.N-3
Key No.204
44
44
40
37
MODEL TIM-X100F/R
0302-002
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
93
N-1
1 630 094 0268 MOTOR,AC-SERVO 1 MSVM-CVL,HC-PQ13-UE
750N--210-001
2 630 089 9108 PULLEY,TIMING 1 750N--210-002
3 630 096 8996 BEARING,RADIAL 2 750N--210-003
4 630 089 9092 PULLEY,TIMING 1 750N--210-004
5 630 075 1758 BELT,TIMING 1 750N--210-005
6 630 098 9021 GUIDE,SLIDE 1 750N--210-006
7 630 001 1531 BEARING,RADIAL 1 750N--210-007
8 630 006 9044 BEARING,RADIAL 1 750N--210-008
9 630 001 1548 BEARING,RADIAL 1 750N--210-009
10 411 000 7805 RING C 20 1 750N--210-010
11 630 001 0213 WASHER 1 750N--210-011
12 630 094 1845 BUSH,BALL 2 750N--210-012
13 630 001 0237 WASHER 4 750N--210-013
14 630 008 5303 BEARING,UNIT 1 750N--210-014
15 630 096 8446 BASE 1 750N--210-015
16 630 094 5683 BLOCK 1 750N--210-016
17 630 094 5621 PIN,LOCATE 1 750N--210-017
18 630 094 5638 COLLAR 1 750N--210-018
19 630 084 5594 SPACER 2 750N--210-019
20 630 085 0734 PLATE,LOCATE 1 750N--210-020
21 630 084 1374 WASHER 2 750N--210-021
22 630 095 8928 STAY 2 750N--210-209
23 630 001 0237 WASHER 4 750N--210-210
24 630 094 7236 COLLAR 2 750B--210-204
25 630 092 8426 AIR LINE EQPT 3 750N--210-512
26 411 141 4305 WASHER V 6X12.5X1.6 2 750N--210-026
27 411 141 3001 WASHER SPR 6 10 750N--210-027
28 630 000 7886 BOLT,HEX-SCT 8 750N--210-028
29 630 000 7909 BOLT,HEX-SCT 2 750N--210-029
31 411 141 4107 WASHER V 5X10X1 2 750N--210-031
32 411 141 6705 WASHER SPR 5 2 750N--210-032
33 630 000 7756 BOLT,HEX-SCT 2 750N--210-033
35 411 141 0307 NUT HEX 4 8 750N--210-035
36 411 141 4008 WASHER V 4X9X0.8 4 750N--210-036
37 411 141 2905 WASHER SPR 4 13 750N--210-037
38 630 000 7633 BOLT,HEX-SCT 4 750N--210-038
39 630 000 7640 BOLT,HEX-SCT 1 750N--210-039
40 630 000 7664 BOLT,HEX-SCT 8 750N--210-040
41 411 141 3902 WASHER V 3X7X0.5 2 750N--210-041
42 411 141 2806 WASHER SPR 3 2 750N--210-042
43 630 000 7510 BOLT,HEX-SCT 2 750N--210-043
44 630 000 8883 SET SCREW 2 750N--210-044
45 630 000 8920 SET SCREW 1 750N--210-045
46 630 000 8968 SET SCREW 2 750N--210-046
47 411 141 4503 WASHER V 8X17X1.6 1 750N--210-047
48 411 141 3100 WASHER SPR 8 1 750N--210-048
49 411 141 0901 NUT HEX 8 1 750N--210-049
50 411 141 1304 NUT HEX 12 2 750N--210-050
