MODEL TIM-X100F/R 0302-002 Key No . P AR T No. P AR T NAME Q’ty REMARKS NOTE 93 N-1 1 630 094 0268 MOTOR,AC-SERVO 1 MSV M-CV L,H C-P Q13 -UE 750N--210-001 2 630 089 9108 PULLEY ,TIMING 1 7 5 0N--210-002 3 630 096 8996 BE…
MODEL TIM-X100F/R
0302-002
92

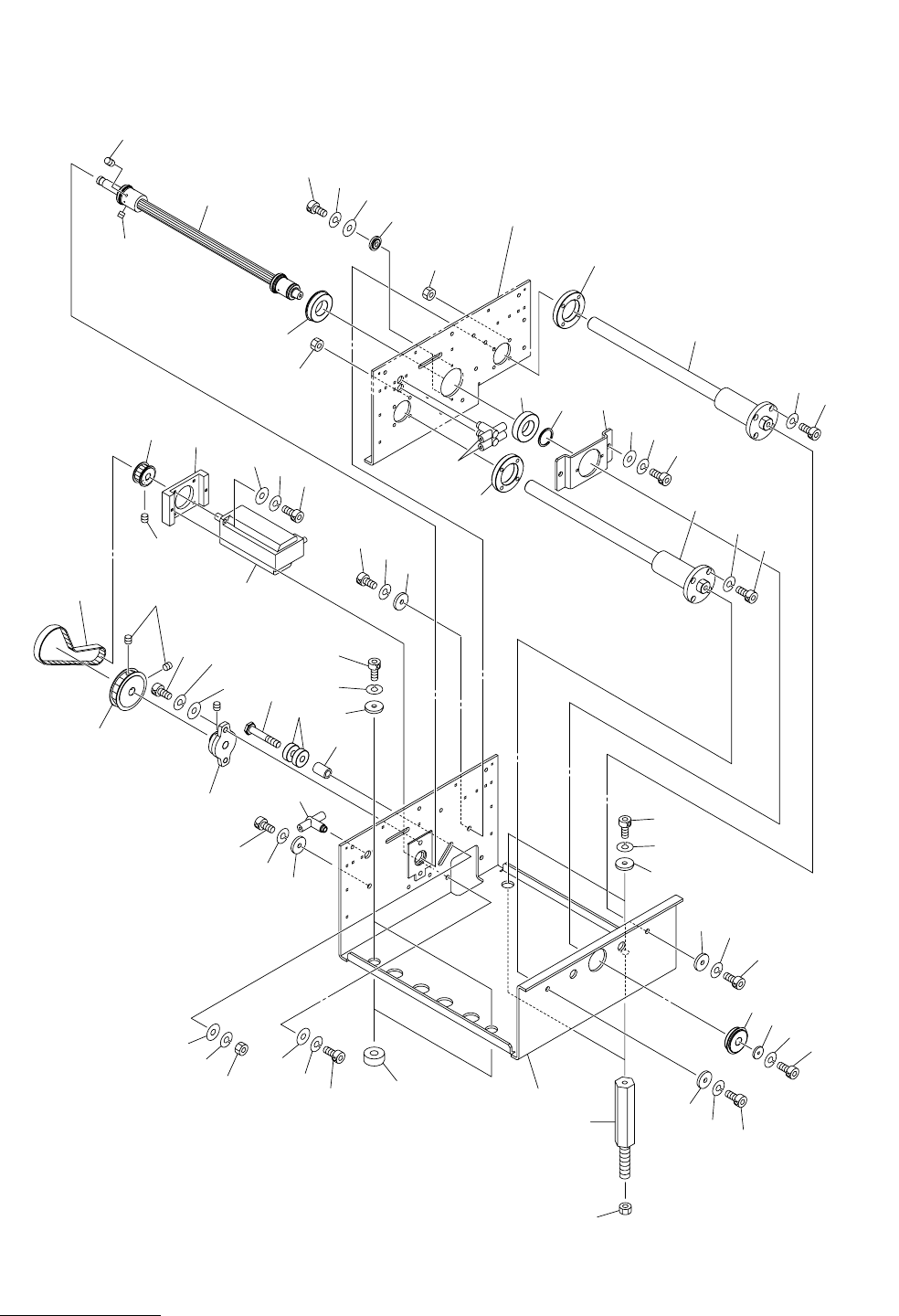

コンベア部 CONVEYOR SECTION
Fig. N-1 L コンベア L Conveyor
Fig.N-1
TIM-X100-002
35
35
21
13
18
3
17
26
1
27
28
46
45
5
4
14
13
27
25
29
27
23
47
48
49
24
22
50
13
27
28
10
28
27
13
15
40
31
12
20
8
7
6
19
12
19
25
32
33
37
23
27
28
9
11
37
39
28
37
38
36
16
2
27
28
41
42
43
36
37
38
See Fig.N-3
Key No.204
44
44
40
37
MODEL TIM-X100F/R
0302-002
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
93
N-1
1 630 094 0268 MOTOR,AC-SERVO 1 MSVM-CVL,HC-PQ13-UE
750N--210-001
2 630 089 9108 PULLEY,TIMING 1 750N--210-002
3 630 096 8996 BEARING,RADIAL 2 750N--210-003
4 630 089 9092 PULLEY,TIMING 1 750N--210-004
5 630 075 1758 BELT,TIMING 1 750N--210-005
6 630 098 9021 GUIDE,SLIDE 1 750N--210-006
7 630 001 1531 BEARING,RADIAL 1 750N--210-007
8 630 006 9044 BEARING,RADIAL 1 750N--210-008
9 630 001 1548 BEARING,RADIAL 1 750N--210-009
10 411 000 7805 RING C 20 1 750N--210-010
11 630 001 0213 WASHER 1 750N--210-011
12 630 094 1845 BUSH,BALL 2 750N--210-012
13 630 001 0237 WASHER 4 750N--210-013
14 630 008 5303 BEARING,UNIT 1 750N--210-014
15 630 096 8446 BASE 1 750N--210-015
16 630 094 5683 BLOCK 1 750N--210-016
17 630 094 5621 PIN,LOCATE 1 750N--210-017
18 630 094 5638 COLLAR 1 750N--210-018
19 630 084 5594 SPACER 2 750N--210-019
20 630 085 0734 PLATE,LOCATE 1 750N--210-020
21 630 084 1374 WASHER 2 750N--210-021
22 630 095 8928 STAY 2 750N--210-209
23 630 001 0237 WASHER 4 750N--210-210
24 630 094 7236 COLLAR 2 750B--210-204
25 630 092 8426 AIR LINE EQPT 3 750N--210-512
26 411 141 4305 WASHER V 6X12.5X1.6 2 750N--210-026
27 411 141 3001 WASHER SPR 6 10 750N--210-027
28 630 000 7886 BOLT,HEX-SCT 8 750N--210-028
29 630 000 7909 BOLT,HEX-SCT 2 750N--210-029
31 411 141 4107 WASHER V 5X10X1 2 750N--210-031
32 411 141 6705 WASHER SPR 5 2 750N--210-032
33 630 000 7756 BOLT,HEX-SCT 2 750N--210-033
35 411 141 0307 NUT HEX 4 8 750N--210-035
36 411 141 4008 WASHER V 4X9X0.8 4 750N--210-036
37 411 141 2905 WASHER SPR 4 13 750N--210-037
38 630 000 7633 BOLT,HEX-SCT 4 750N--210-038
39 630 000 7640 BOLT,HEX-SCT 1 750N--210-039
40 630 000 7664 BOLT,HEX-SCT 8 750N--210-040
41 411 141 3902 WASHER V 3X7X0.5 2 750N--210-041
42 411 141 2806 WASHER SPR 3 2 750N--210-042
43 630 000 7510 BOLT,HEX-SCT 2 750N--210-043
44 630 000 8883 SET SCREW 2 750N--210-044
45 630 000 8920 SET SCREW 1 750N--210-045
46 630 000 8968 SET SCREW 2 750N--210-046
47 411 141 4503 WASHER V 8X17X1.6 1 750N--210-047
48 411 141 3100 WASHER SPR 8 1 750N--210-048
49 411 141 0901 NUT HEX 8 1 750N--210-049
50 411 141 1304 NUT HEX 12 2 750N--210-050
MODEL TIM-X100F/R
0302-002
94

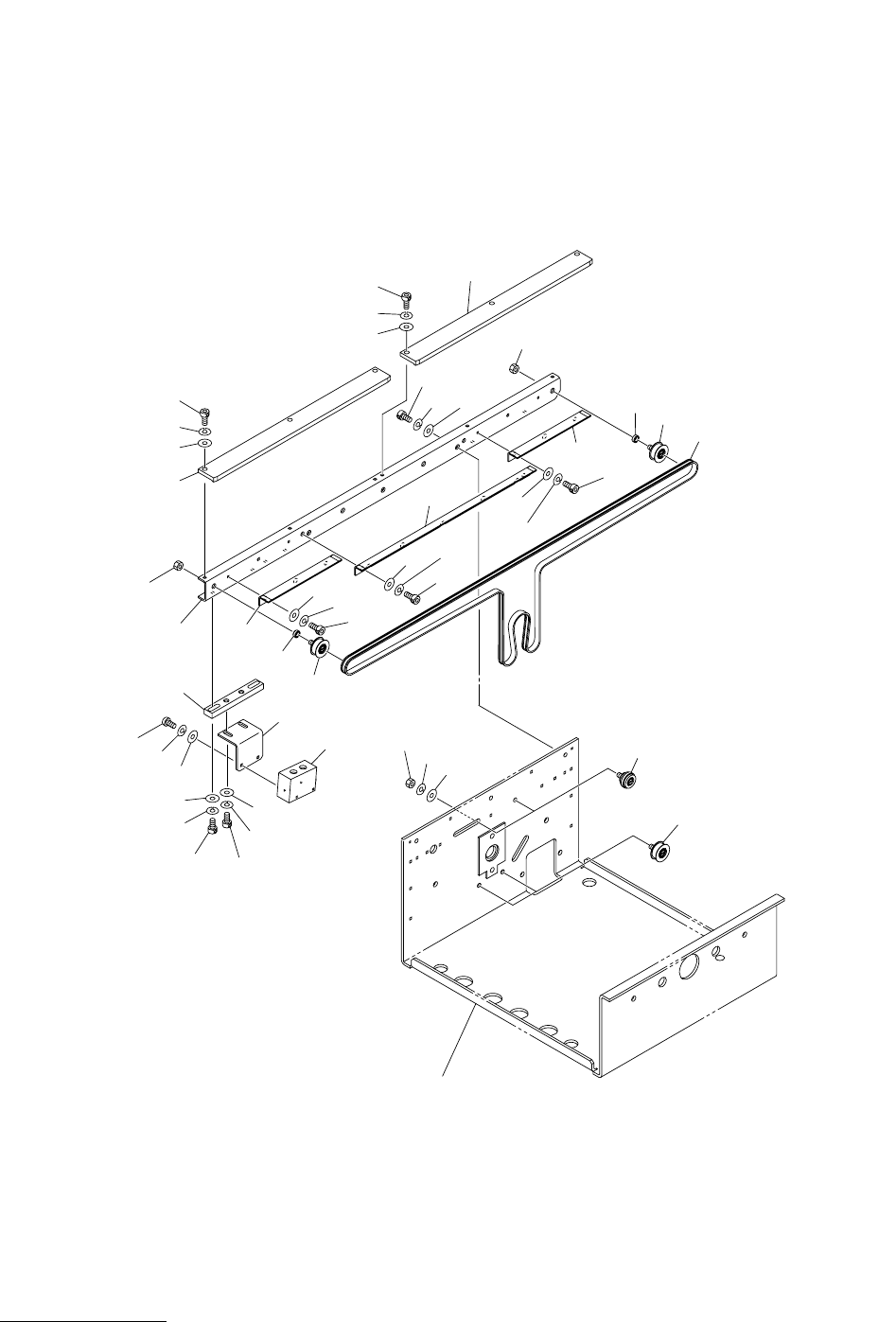

コンベア部 CONVEYOR SECTION
Fig. N-2 L コンベア固定側シュート L Conveyor Fixed Side Chute
See Fig.N-1
Key No.15
Fig.N-2
TIM-X100-002
104
130
134
132
134
132
131
104
130
109
105
108
107
143
142
131
132
106
126
127
130
102
101
133
141
111
101
136
137
138
136
137
136
105
111
101
103
137
138
110
138
131
127
126
128
131
132
135
