MODEL TIM-X100F/R 0302-002 96 コンベア部 CONVEYOR SECTION Fig. N-3 L コンベア可動側シュート L Conveyor Movable Side Cover Fig.N-3 TIM-X100-002 213 205 241 242 243 206 214 201 203 241 242 201 214 243 238 237 236 205 232 212 229 227 226 2…
MODEL TIM-X100F/R
0112-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
95
N-2
101 630 092 6217 PULLEY,FLAT 4 750N--210-101
102 630 092 6231 PULLEY,FLAT 2 750N--210-102
103 630 090 7964 BELT,FLAT 1 750N--210-103
104 630 096 8828 GUIDE 2 750N--210-104
105 630 096 8941 GUIDE 2 750N--210-105
106 630 092 8471 SENSOR,PELEC 1 -BPH141 750N--210-106
107 630 096 8903 PLATE 1 750N--210-107
108 630 094 7809 BRACKET 1 750N--210-108
109 630 096 8743 BRACKET 1 750N--210-109
110 630 096 8934 GUIDE 1 750N--210-110
111 630 096 8835 COLLAR 2 750N--210-111
126 411 141 4107 WASHER V 5X10X1 4 750N--210-126
127 411 141 6705 WASHER SPR 5 4 750N--210-127
128 630 000 7732 BOLT,HEX-SCT 3 750N--210-128
130 411 141 0505 NUT HEX 5 3 750N--210-130
131 411 141 4008 WASHER V 4X9X0.8 10 750N--210-131
132 411 141 2905 WASHER SPR 4 10 750N--210-132
133 630 000 7619 BOLT,HEX-SCT 2 750N--210-133
134 630 000 7626 BOLT,HEX-SCT 6 750N--210-134
135 630 000 7640 BOLT,HEX-SCT 2 750N--210-135
136 411 141 3902 WASHER V 3X7X0.5 6 750N--210-136
137 411 141 2806 WASHER SPR 3 6 750N--210-137
138 630 000 7503 BOLT,HEX-SCT 6 750N--210-138
141 411 119 1909 WASHER V 3X7X0.5 2 750N--210-141
142 411 086 4408 WASHER SPR 3 2 750N--210-142
143 411 113 0700 SCR PAN 3X16 2 750N--210-143
MODEL TIM-X100F/R
0302-002
96
コンベア部 CONVEYOR SECTION

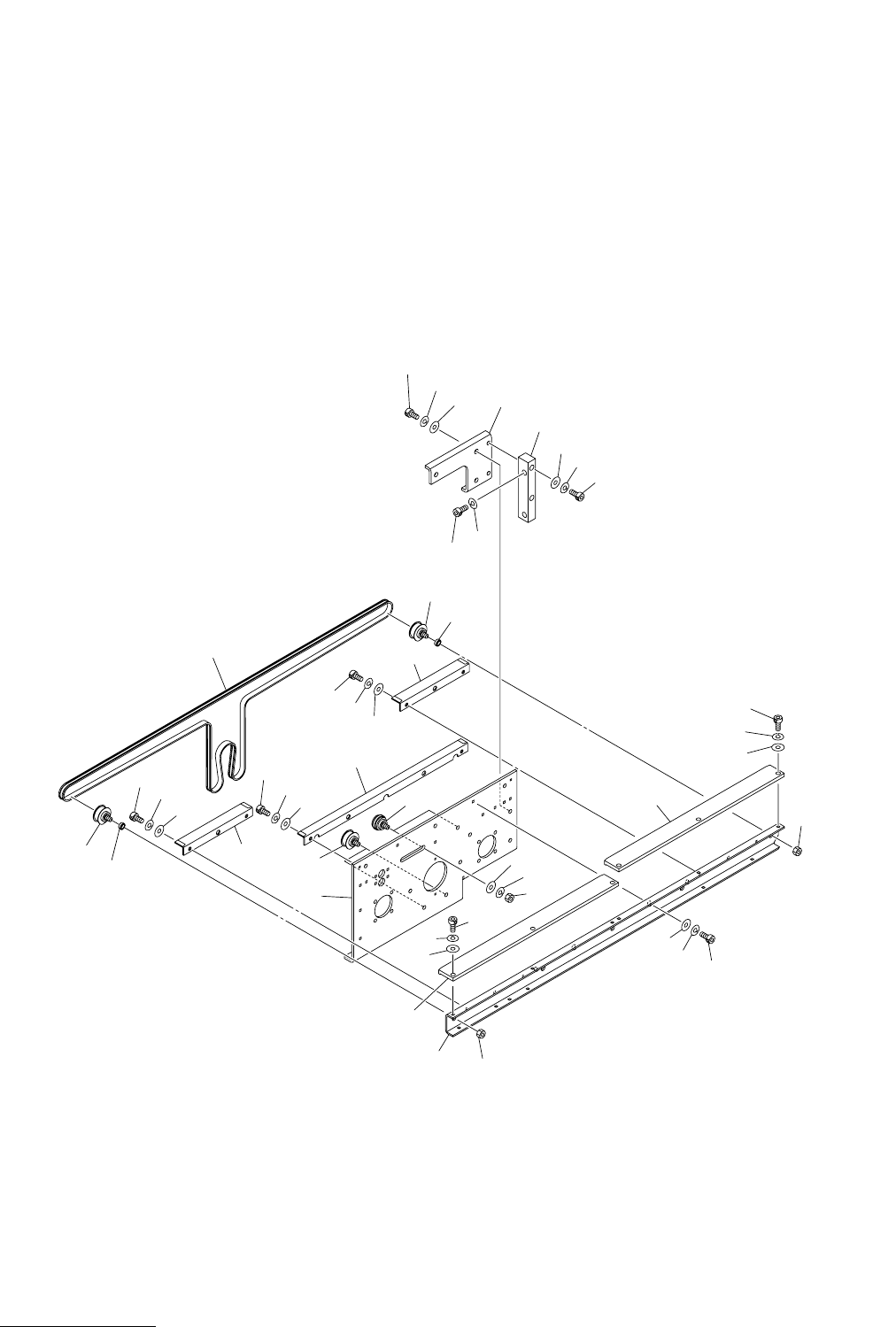

Fig. N-3 L コンベア可動側シュート L Conveyor Movable Side Cover
Fig.N-3
TIM-X100-002
213
205
241
242
243
206
214
201
203
241
242
201
214
243
238
237
236
205
232
212
229
227
226
207
208
226
227
230
226
227
226
227
232
204
201
202
228
227
231
236
237
238
206
232
241
242
243
MODEL TIM-X100F/R
0112-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
97
N-3
201 630 092 6217 PULLEY,FLAT 4 750N--210-201
202 630 092 6231 PULLEY,FLAT 2 750N--210-202
203 630 090 7964 BELT,FLAT 1 750N--210-203
204 630 096 8583 BASE 1 750N--210-204
205 630 096 8828 GUIDE 2 750N--210-205
206 630 096 8941 GUIDE 2 750N--210-206
207 630 094 7205 BRACKET 1 750N--210-207
208 630 094 7182 PLATE 1 750N--210-208
212 630 096 8750 BRACKET 1 750N--210-212
213 630 096 8934 GUIDE 1 750N--210-213
214 630 096 8835 COLLAR 2 750N--210-214
226 411 141 4107 WASHER V 5X10X1 9 750N--210-226
227 411 141 6705 WASHER SPR 5 11 750N--210-227
228 630 000 7732 BOLT,HEX-SCT 3 750N--210-228
229 630 000 7756 BOLT,HEX-SCT 3 750N--210-229
230 630 000 7770 BOLT,HEX-SCT 2 750N--210-230
231 630 000 7787 BOLT,HEX-SCT 2 750N--210-231
232 411 141 0505 NUT HEX 5 3 750N--210-232
236 411 141 4008 WASHER V 4X9X0.8 6 750N--210-236
237 411 141 2905 WASHER SPR 4 6 750N--210-237
238 630 000 7626 BOLT,HEX-SCT 6 750N--210-238
241 411 141 3902 WASHER V 3X7X0.5 6 750N--210-241
242 411 141 2806 WASHER SPR 3 6 750N--210-242
243 630 000 7503 BOLT,HEX-SCT 6 750N--210-243
