17 Smart-UPS On-Line SUR T 1000/2 000/3000 XLI/UXI- CH 塔式 / 机架式安装 ❼ ❼ ❽ ❽
16

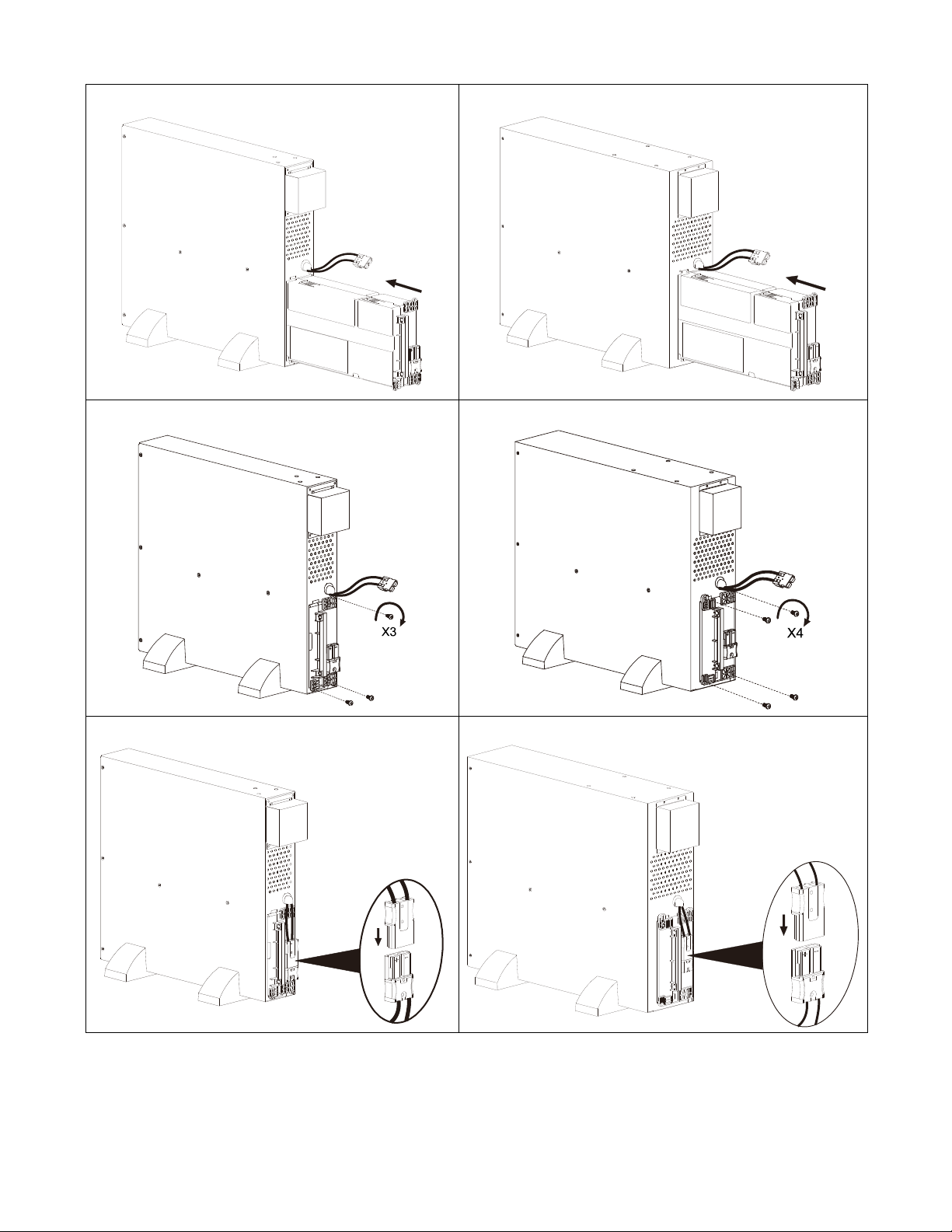

Smart-UPS On-Line SURT1000/2000/3000 XLI/UXI-CH 塔式/机架式安装
❹
❹
❺
❺
❻
❻

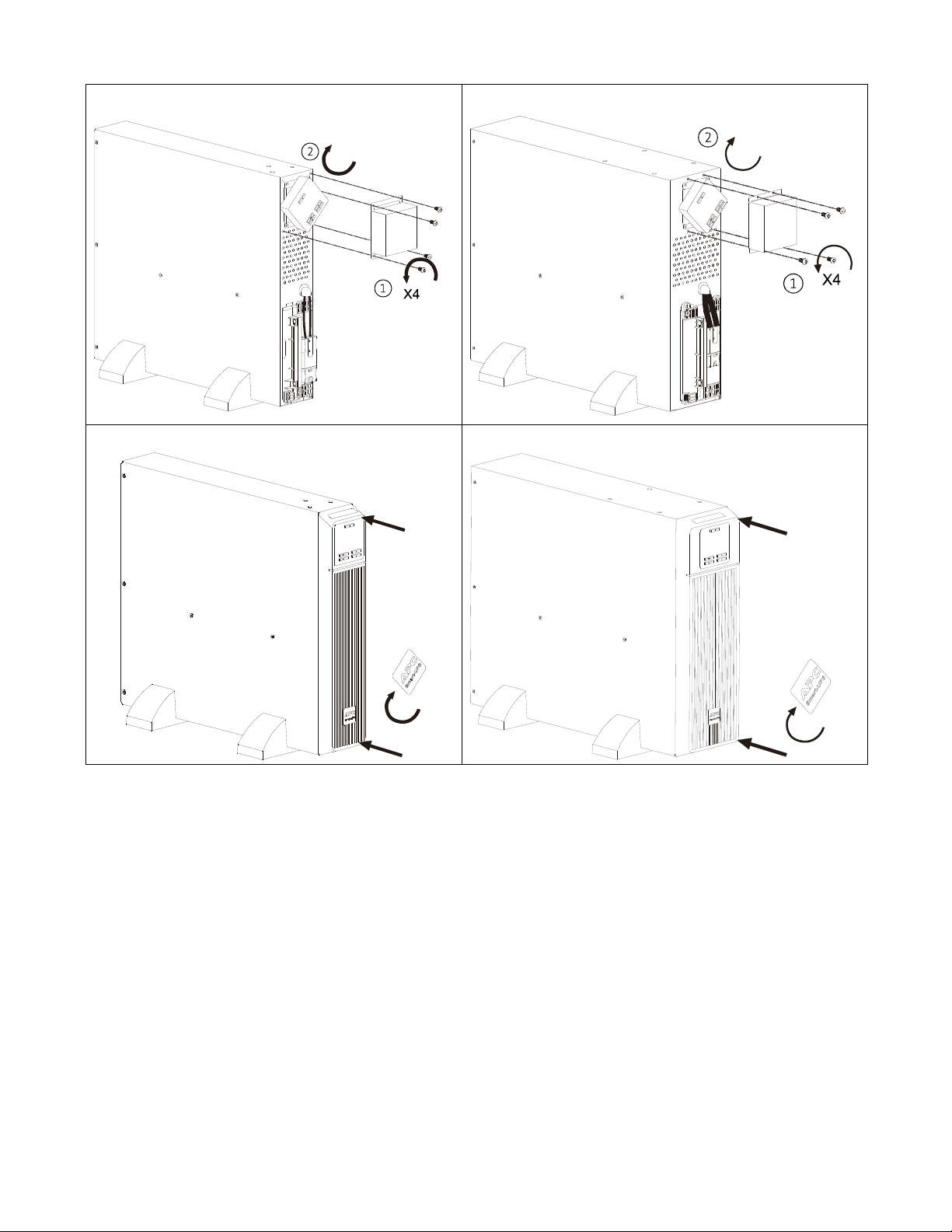

17
Smart-UPS On-Line SURT1000/2000/3000 XLI/UXI-CH 塔式/机架式安装
❼
❼
❽
❽
18
Smart-UPS On-Line SURT1000/2000/3000 XLI/UXI-CH 塔式/机架式安装
suo1803a
运行
将设备连接到 UPS
小心
小心触电
• 在安装或维修UPS或连接的设备前，断开主输入断路器。
• 在安装或维修UPS或连接的设备前，断开内部和外部电池。
• UPS配有单独的电池，即使将其从主电路（市电）断开后，仍可能存在触电的危险。
• 交流输出接口可能通过远程或自动控制而随时得电。
• 在维修任何设备之前，断开设备与UPS的连接。
若不遵守这些指导说明，可能会导致设备损坏和轻度或中度伤害。
注意：UPS 将在正常工作的前 4 个小时充到 90%的电量。不要期望初次充电时即可将电池充满。
1. 连接内部电池模块。
2. 将设备连接到 UPS 后面板上的插座。
3. 将 UPS 连接到建筑物的市电电源。
连接第三方电池解决方案
小心
火灾风险、触电风险、设备损坏或人员受伤风险
• 请勿尝试单独安装或维修外部电池。应由合格的电气人员进行外部电池的安装和维修工作。
• 在连接或断开电池端子之前，请先断开其充电电源。
• 在断开电源并关闭所有开关后，外部电池可能还保持着很高的电压。
• 连接终端时，请小心操作。除必须的端子外，请勿将电缆接触其它任何东西。
• 始终佩戴：护目镜或面罩、耐酸绝缘手套、防护围裙、防护套鞋或橡胶靴。
• 始终使用：绝缘工具、维修期间覆盖电池的橡胶垫、地板上的橡胶垫或橡胶支架、适当的起重设备。
• 取下：手表、戒指以及身上的其它金属物品。
• 为了避免静电积聚，在对电池进行操作前，维修人员应该首先建立接地触点。
• 请勿将工具或金属零件放在电池顶部。
• 铅酸电池含有危险、有毒物质。
• 不要拆开、改装或毁坏电池。内部电池可能会伤害皮肤和眼睛。
• 请勿将电池投入火中。否则会有爆炸的危险。
• 请按照当地的规定处理、运输和回收电池。
若不遵守这些指导说明，可能会导致设备损坏和轻度或中度伤害。
必须是密封式免维护阀控式铅酸电池。请使用分断额定值为 1,000 A 的 80 A / 80 VDC 保险丝。
在将电池连接到 UPS 前，请首先确保已连接了外部电池。
使用第三方电池解决方案时，SURT1000UXI-CH、SURT2000UXI-CH 使用 48V 电池系统，SURT3000UXI-
CH 使用 96V 电池系统。UPS 附随一根用于外部电池系统的电池线。
连接地线和电池系统
1. 将随附的地线（含一根地线）连接到每个电池外壳的接地端和 UPS 背面的 TVSS 螺钉上。
2. 准备 UPS 随附的外部电池线，用于连接电池。
3. 将正极(红色)和负极(黑色)连接到外部电池系统上的正极接线端子和负极接线端子。确保极性连接正确。
4. 将电池连接器插入 UPS 背面上的电池连接器插座中。
