20 Smart-UPS On-Line SUR T 1000/2 000/3000 XLI/UXI- CH 塔式 / 机架式安装 UPS 显示界面 ❶ 电源开 / 关 按钮 按钮指示灯状态 : – 熄灭， UPS 和输出关闭 – 白灯， UPS 和输出开启 – 红灯， UPS 开启、输出关闭 Out p ut 230 .0 v On L i n e ESC OK > &…
19
Smart-UPS On-Line SURT1000/2000/3000 XLI/UXI-CH 塔式/机架式安装

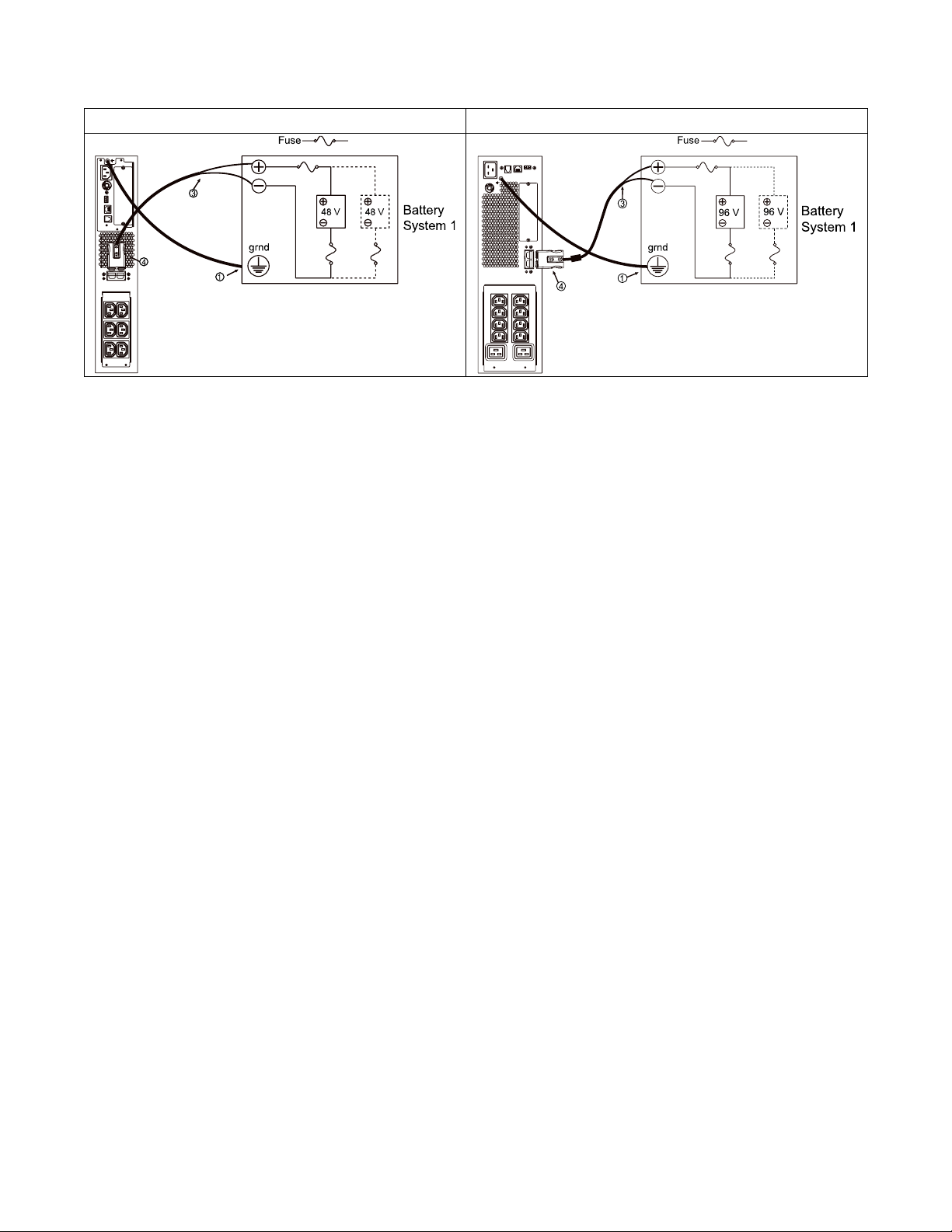

SURT1000/SURT2000
SURT3000
打开/关闭 UPS
UPS 首次打开时，会出现设置向导界面。按照提示，配置 UPS。请参见第 24 页的“配置”。
要打开 UPS 和所有连接的设备，请按显示面板上的电源开/关按钮。按照提示，立即打开或稍后打开 UPS，然
后按 OK。
注意：没有输入电源且 UPS 关闭时，冷启动功能可用于通过电池电源打开 UPS 和连接的设备。
要执行冷启动，按电源开/关按钮。
显示面板亮起后，电源开/关按钮将显示为红色。
要打开输出电源，再次按电源开/关按钮。选择提示无交流输入打开并按 OK。
要关闭输出电源，请按电源开/关按钮。按照提示立即关闭或稍后关闭 UPS，然后按 OK。
注意：UPS 输出电源已关闭且交流输入已断开后，UPS 将继续使用电池作为内部电源供电 10 分钟。要完全切
断电源，按电源开/关按钮。按照提示选择关闭内部电源，然后按 OK。
20
Smart-UPS On-Line SURT1000/2000/3000 XLI/UXI-CH 塔式/机架式安装

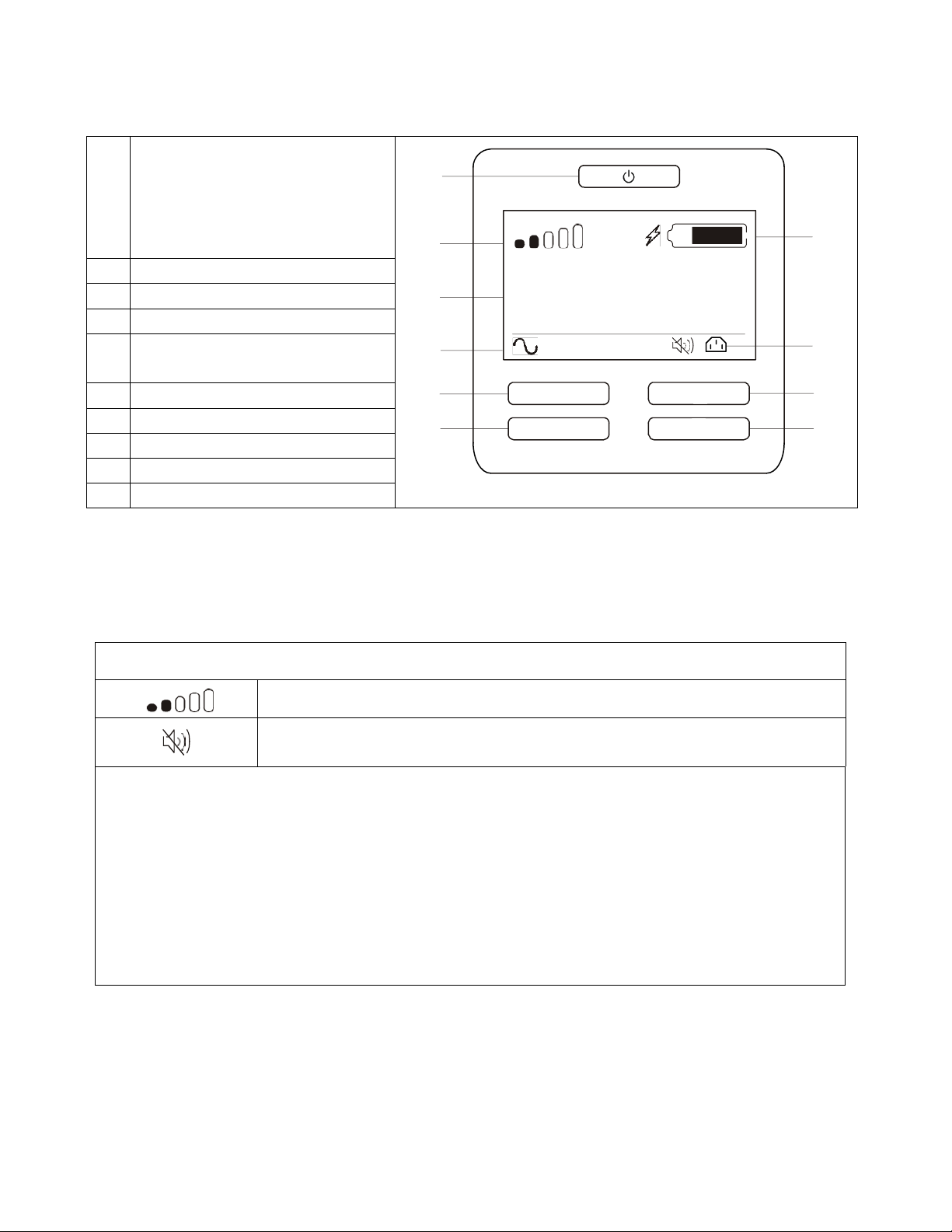

UPS 显示界面
❶
电源开/关 按钮
按钮指示灯状态:
–
熄灭，UPS 和输出关闭
–
白灯，UPS 和输出开启
–
红灯，UPS 开启、输出关闭
Output 230.0 v
OnLine
ESC
OK
>
>
LOAD
❷
UPS 状态信息
❸
运行模式信息
❹
负载图标
❺
插座组状态图标
禁用/静音 声音警报图标
❻
退出按钮
❼
OK 按钮
❽
向上按钮
❾
向下按钮
❿
电池状态图标
UPS 显示界面操作
使用向上和向下按钮滚动浏览主菜单选项。按下 OK 按钮可查看每个菜单项下的子菜单。按 ESC 按钮，退出子
菜单，返回到主菜单。
LCD 显示界面屏幕上的图标取决于 UPS 所安装的固件版本和特定型号。
LOAD
负载图标：以多个亮起的条形格显示大致的负载容量百分比。每个条形格表示 16%
的负载容量。
静音图标: 指示声音警报被禁用/静音。
UPS 状态信息
状态信息提供有关 UPS 状态的关键信息。
标准菜单将允许用户选择下列五个屏幕的其中之一。使用向上和向下按钮可滚动浏览屏幕。
高级菜单将自动滚动显示五个屏幕。
•
输入电压
•
输出电压
•
输出频率
•
负载
•
后备时间
发生 UPS 事件时，状态更新将显示，定义已发生的事件或情况。
根据事件或情况的严重程度，显示屏幕亮起琥珀色表示警告，亮起红色表示故障。
21
Smart-UPS On-Line SURT1000/2000/3000 XLI/UXI-CH 塔式/机架式安装

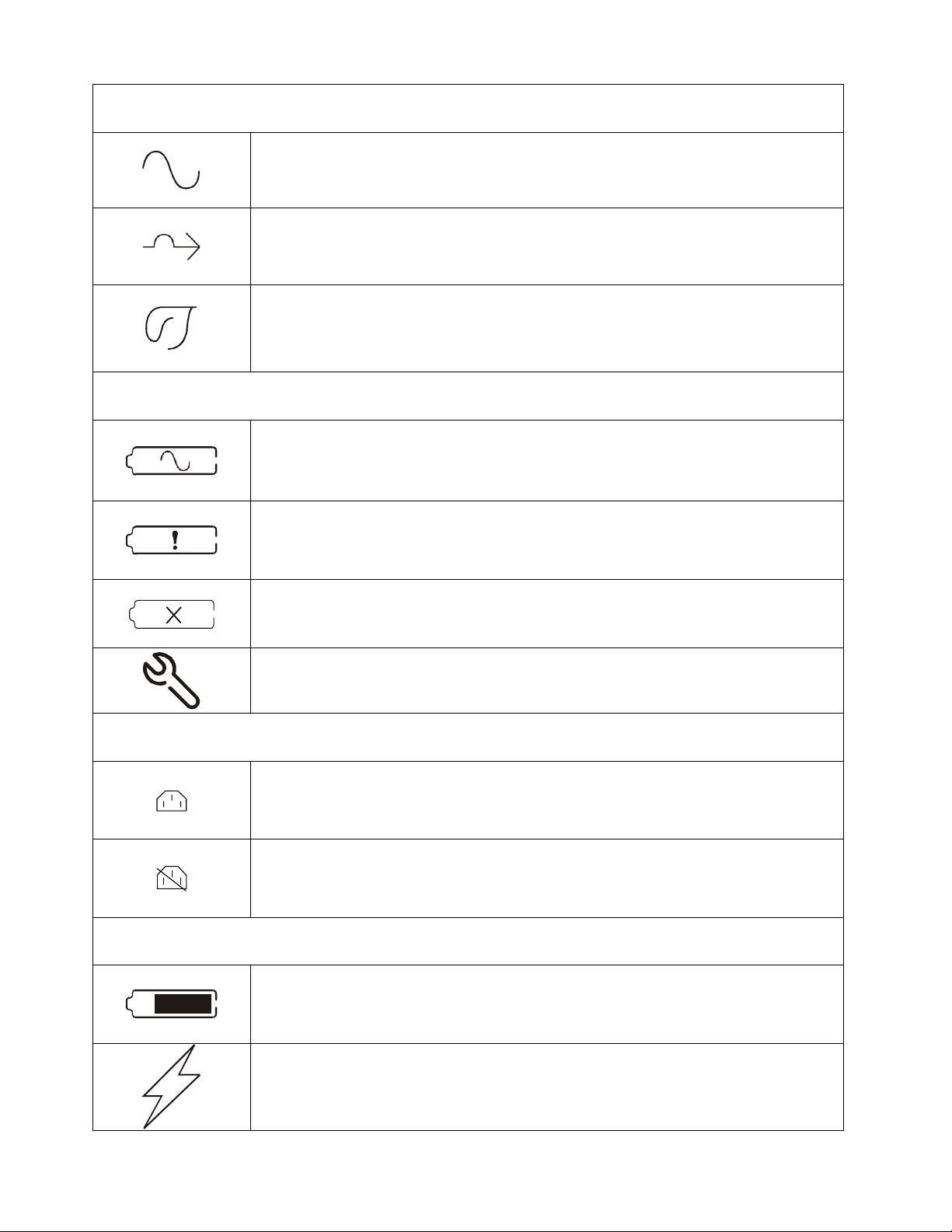

运行模式图标
在线模式：UPS 正在向连接的设备提供调制好的市电。
旁路模式：UPS 处于旁路模式，只要输入电压和频率处于配置的限制范围内，连接的
设备就会直接从市电电源取电。
节能模式：处于节能模式时，市电电源直接给负载供电。
如果发生市电停电，UPS 切换到在线或电池模式，负载供电会有 10 ms 的断电。
对电源波动比较敏感的设备，不建议启用节能模式。
UPS 状态图标
电池模式：UPS 正在通过电池向连接的设备供电。
UPS 检测到电池内部故障情况。请按照屏幕中的说明进行操作。
UPS 检测到电池严重故障情况。电池的使用寿命即将结束，必须更换。
指示需要关注的 UPS 警报。
插座组图标
插座组电源可用：表示插座组有可用电源。
插座组电源不可用：表示插座组没有可用电源。
图标闪烁指示插座组正在从打开状态变为关闭状态，并有一定的延迟。
电池状态图标
电池充电状态：指示电池充电状态。
电池充电进行中: 指示电池正在充电。
