21
Smart-UPS On-Line SURT1000/2000/3000 XLI/UXI-CH 塔式/机架式安装
运行模式图标
在线模式：UPS 正在向连接的设备提供调制好的市电。
旁路模式：UPS 处于旁路模式，只要输入电压和频率处于配置的限制范围内，连接的
设备就会直接从市电电源取电。
节能模式：处于节能模式时，市电电源直接给负载供电。
如果发生市电停电，UPS 切换到在线或电池模式，负载供电会有 10 ms 的断电。
对电源波动比较敏感的设备，不建议启用节能模式。
UPS 状态图标
电池模式：UPS 正在通过电池向连接的设备供电。
UPS 检测到电池内部故障情况。请按照屏幕中的说明进行操作。
UPS 检测到电池严重故障情况。电池的使用寿命即将结束，必须更换。
指示需要关注的 UPS 警报。
插座组图标
插座组电源可用：表示插座组有可用电源。
插座组电源不可用：表示插座组没有可用电源。
图标闪烁指示插座组正在从打开状态变为关闭状态，并有一定的延迟。
电池状态图标
电池充电状态：指示电池充电状态。
电池充电进行中: 指示电池正在充电。
22
Smart-UPS On-Line SURT1000/2000/3000 XLI/UXI-CH 塔式/机架式安装

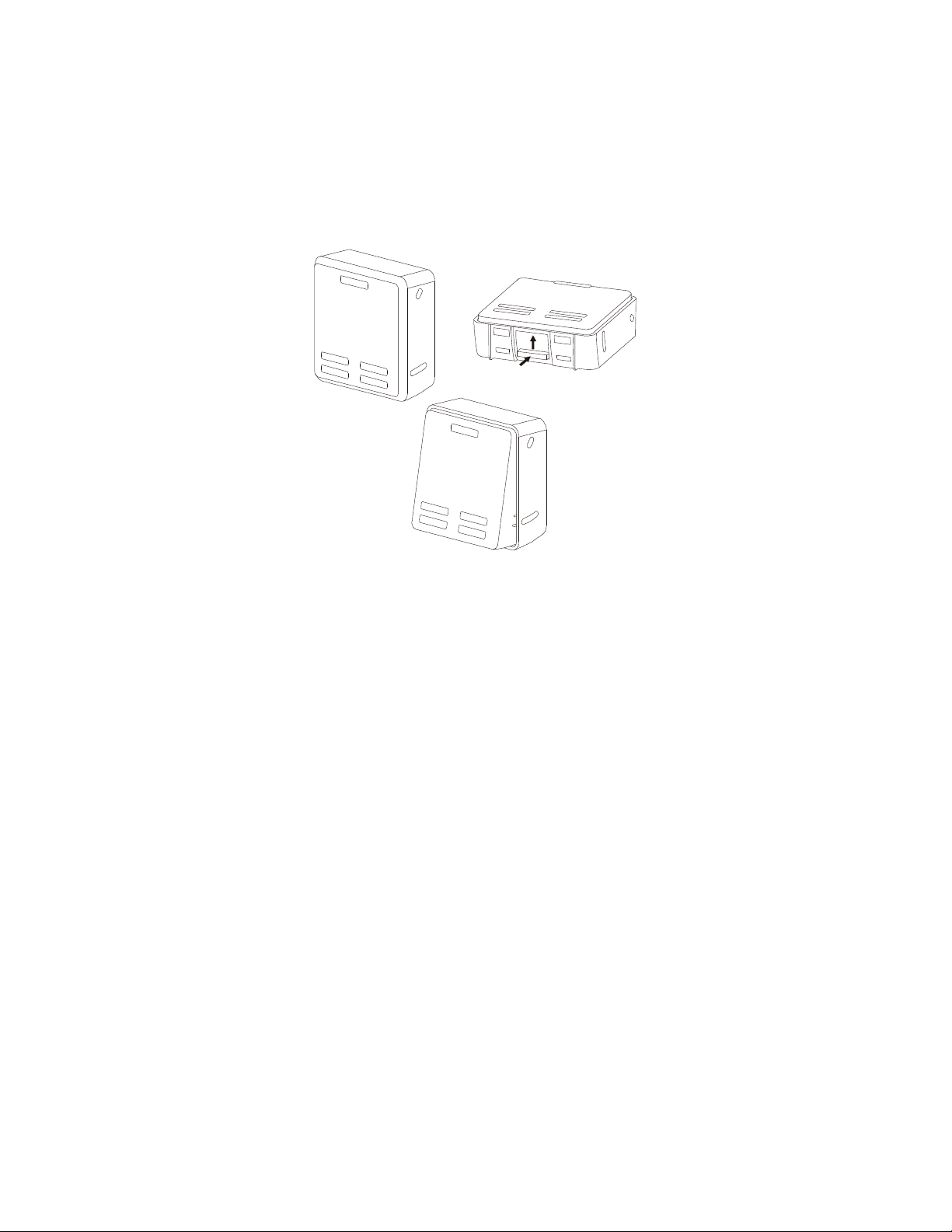

LCD 显示界面角度调整
可以调整LCD显示界面的角度，以方便查看显示的信息。
1.
拆下前面板。
2.
找到显示界面面板底部的按钮。
3.
按下此按钮，将LCD显示界面屏幕底部滑出。屏幕达到最大角度时，会听到“咔嗒”声。
菜单概述
UPS 显示界面具有标准和高级两种菜单样式。在初始安装时，选择标准或高级菜单首选项，并且随时可以通过
配置菜单进行修改。
标准菜单包含最常用的选项。
高级菜单提供额外的选项。
注意：实际的菜单屏幕可能视型号和固件版本有所不同。
UPS 菜单概述
Main Menu
Status
Control
Configuration
Test & Diagnostics
Log
About
Status Menu
UPS
Battery
Control Menu
Bypass Control
UPS
Config Menu
UPS
Battery
Outlet
Display
Test & Diagnostics Menu
UPS Self Test
Runtime Test
Alarm Test - Short
Alarm Test - Continuous
Log
Event Log
About Menu
UPS
Battery
UPS
Output Power - Watts, VA
Output Power - %W, %VA
Output - Voltage, Frequency,
Current
Input - Voltage, Frequency
Battery*
UPS Battery-Voltage, Charge, Runtime
UPS Battery-Internal RBCs, Battery Packs
Battery-Internal RBC Temperature
Battery-External Packs Temperature
UPS*
Turn On Immediately
Turn On With Delay
Turn Off Immediately
Turn Off With Delay
Reboot Immediately
Reboot With Delay
Shutdown Immediately
Shutdown With Delay
Bypass Control**
Go into Bypass
Go out of Bypass
UPS
Green Mode - Enable / Disable
Output Setting - Voltage AC
Output Setting - Acceptable Frequency
Bypass Settings - Lower Acceptable Voltage
Bypass Settings - Upper Acceptable Voltage
Battery Settings - Low Runtime Alert
Battery Settings - Self Test Schedule
Default Setting
Battery
Install Date
Replace Notification
Replace Battery Alarm
Display
Language
Audible Alarm
LCD Backlight
LCD Settings - Brightness
Menu type
Time & Date
UPS
Part Number
Serial Number
Manufacture Date
Firmware Version
DSP Firmware
Comm Firmware
UPS Time
Battery*
Part Number
All RBC(s)
External Packs Firmware
Menus are subject to change depending on the installed firmware version.
* Options displayed will vary based on UPS state.
Outlet
Turn On Delay
Turn Off Delay
Min Return Capacity
