- 15 - 8. Y UNIT (1) Ｙ ユニット （１） 1 2 3 4 5 13 8 9 10 11 12 12 20 18 19 17 16 15 14 21 22 23 24 25 20 7 6 26 26 27 27 28 28 13 29 29 21 30 30 31 32 34 34 35 36 36 33 38 39 33 38 39 14 37
- 14 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-49564 STK CLAMP S.V. CABLE 3 ASM
スタッカクランプ Ｓ．Ｖ．ケーブル３組
1
2 400-49571 STK CLAMP L SENSOR ASM
スタッカクランプ Ｌ センサ組
1
3 PA-1601015-A0 ROTARY CLAMP CYLINDER
ロータリクランプシリンダ
1
4 400-49561 SHT OPEN S.V. CABLE 3 ASM
シャッタオープン Ｓ．Ｖ．ケーブル組
1
5 PA-0602003-B0 FREE MOUNT CYLINDER
フリーマウントシリンダ
1
6 HD-0017100-00 PHOTO SENSOR
フォトインタラプタ
1
7 400-48800 Z BALL SCREW
Ｚ ボールスクリュウ
1
8 400-45703 SERVO MOTOR
サーボモータ
1
9 HD-0017000-00 PHOTO SENSOR
フォトインタラプタ
2
10 400-48801 Z MOTOR BR
ＺモータＢＲ
1
11 E2070-723-000 Z MOTOR COUPLING
Ｚ モータカップリング
1
12 400-48928 Z BASE BR B
Ｚ ベース ＢＲ Ｂ
1
13 400-48927 Z BASE BR A
Ｚ ベース ＢＲ Ａ
1
14 400-48932 BEAR BR 5D
ベア ＢＲ ５ Ｄ
1
15 400-48931 Z SENS DOG 5D
Ｚ センサドグ５ Ｄ
1
16 400-48720 SHUT HOOK
シャットフック
1
17 400-49572 STK CLAMP R SENSOR ASM
スタッカクランプ Ｒ センサ組
1
18 PA-1601015-A0 ROTARY CLAMP CYLINDER
ロータリクランプシリンダ
1
19 HD-0017100-00 PHOTO SENSOR
フォトインタラプタ
2
20 400-48929 Z BASE U 5D
Ｚ ベース Ｕ ５ Ｄ
1
21 400-54968 TRAY STOPPER
トレイストッパ
1
22 SL-6051092-TN BOLT
座金付き六角穴ボルト
4
23 E1312-717-000 Z DAMPER
Ｚダンパ
4
24 E1268-726-000 LOCK NUT RN12
ロックナット ＲＮ １２
1
25 400-48683 END PLATE
エンドプレート
1
26 SL-6053592-TN BOLT
座金付き六角穴ボルト
4
27 400-69754 BEARING
ベアリング
1
28 E1266-726-000 COLLAR ROUND 60
カラー φ ６０
1
29 E1262-726-000 COLLAR ROUND 12X5
カラー φ １２ Ｘ ５
2
30 E1315-717-000 Z LINEAR BUSHING STOPPER
Ｚ リニアブッシュストッパ
4
31 400-48721 SHUT SENSOR BR
シャットセンサ ＢＲ
1
32 SB-1120001-00 BEARING D=12X32
ベアリング Ｄ ＝１２ Ｘ ３２
1
33 400-48802 Z SHAFT700
Ｚ シャフト７００
2
34 E1303-717-000 Z SHAFT SUPPORT
Ｚ シャフトサポート
4
35 SL-6062592-TN SCREW
座金付き六角穴ボルト
8
36 400-48938 Z BASE L 6S
Ｚ ベース Ｌ ６ Ｓ
1
37 SL-4041281-SC SCREW M4X0.7 L=12
なべ小ねじセムス Ｍ ４ Ｌ ＝１２
2
38 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
4
39 SM-6042002-TN BOLT
六角穴ボルト
8
40 SM-6051202-TN SCREW M5X0.8 L=12
六角穴ボルト Ｍ ５ Ｘ ０．８ Ｌ ＝１２
4
41 SL-6051092-TN BOLT
座金付き六角穴ボルト
4
42 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
4
43 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ ８
4
44 400-48930 Z SENSOR BR 5D
Ｚ センサ ＢＲ ５ Ｄ
2
45 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
46 SM-4041001-SC SCREW M4X0.7 L=10
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝１０
3
47 E6081-723-000 Z CABLE BEAR
Ｚ ケーブルベア
1
48 SL-6041092-TN SCREW
座金付き六角穴ボルト
4
49 SL-6041092-TN SCREW
座金付き六角穴ボルト
2
50 SL-6041092-TN SCREW
座金付き六角穴ボルト
2
51 PC-0105080-00 SPEED CONTROLLER
スピ−ドコントロ−ラ
2
52 SM-6031202-TN SCREW M3X12
角穴ボルト Ｍ ３ Ｘ １２
2
53 SL-6030692-TN BOLT
座金付き六角穴ボルト
2
54 E6086-723-000 LOCATE PIN B
ロケートピン Ｂ
1
55 E2250-525-000 SET SCREW
ダブルポイントセット ＳＣ（Ｍ ３ Ｘ ３）
2
56 E6085-723-000 LOCATE PIN A
ロケートピン Ａ
1
57 400-48719 STACKER BASE
スタッカベース
1
58 E6083-723-000 CLAMP ARM
クランプアーム
2
59 SL-6051042-TN SCREW
座金付き六角穴ボルト
2
60 PC-0105080-00 SPEED CONTROLLER
スピ−ドコントロ−ラ
4
61 PJ-3050405-02 T-UNION
両口チ−ズユニオン
2
62 PX-0505010-00 SILENCER
消音器
4
63 PJ-3040405-05 ELBOW
エルボユニオン
2
64 PJ-2100043-00 UNION
ハーフユニオン
2
65 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
8
66 E6076-723-000 Z THRUST COLLAR
Ｚ スラストカラー
1
67 E2008-716-000 LINEAR BUSHING
リニアブッシュ
4
68 E1314-717-000 Z LINEAR BUSHING SPACER
リニアブッシュスペーサ
2
69 E9557-723-0A0 SHUTTER SENSOR ASM.
シャッタセンサ組
1
- 15 -

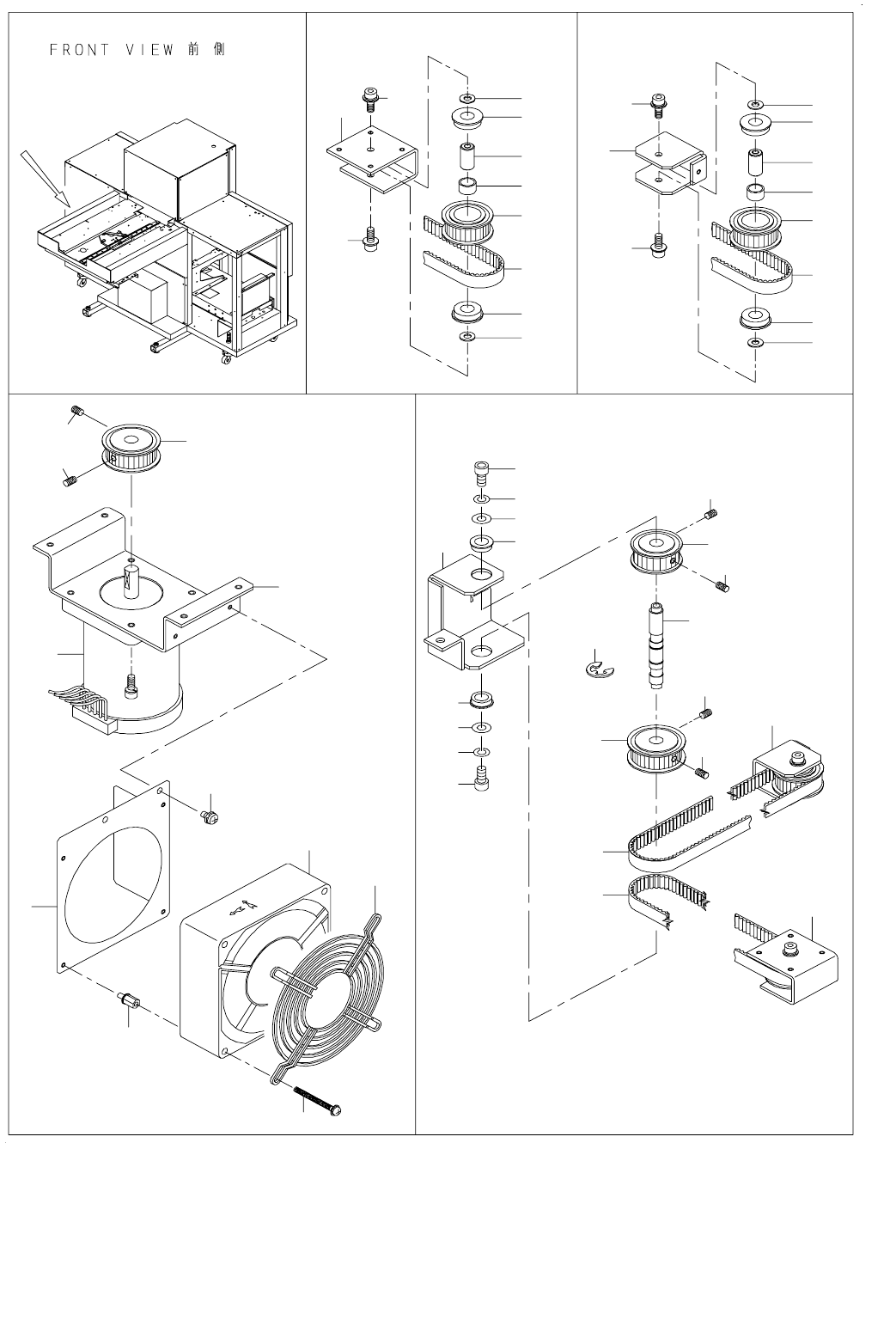

8. Y UNIT (1)
Ｙ ユニット（１）
1
2
3
4
5
13
8
9
10
11
12
12
20
18
19
17
16
15
14
21
22
23
24
25
20
7
6
26
26
27
27
28
28
13
29
29
21
30
30
31
32
34
34
35
36
36
33
38
39
33
38
39
14
37
- 16 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-45060 Y MOTOR ASM
Ｙ モータ組
1
2 E5340-723-000 Y MOTOR BRACKET
Ｙ モータブラケット
1
3 E1341-726-000 Y DRIVE PULLEY
Ｙ ドライブプーリ
1
4 400-48916 FAN BR 5S
ファン ＢＲ ５ Ｓ
1
5 400-49579 FAN MOTOR(Y MOTOR) ASM
ファンモータ（Ｙ モータ）組
1
6
#01
HX-0035400-0B PCB SUPPORT L=8MM
スペーサー
4
7
#01
HM-0017800-10 FINGER GUARD
フィンガーガード
1
8 E1352-726-000 Y TENSION PULLEY SH
Ｙ テンションプーリ ＳＨ
1
9 E1353-726-000 BEARING SPACER
ベアリングスペーサ
1
10 E1351-726-000 YJ TENSIONER PULLEY
ＹＪ テンショナプーリ
1
11 E5313-723-000 Y BELT
Ｙ ベルト
1
12 400-48911 YF PULLEY BR
ＹＦ プーリ ＢＲ
1
13 SB-1080002-00 SIDE BEARING
サイドベアリング
2
14 SB-1060007-00 BALL BEARING
ボウルベアリング Ｂ
2
15 E1362-726-000 YJ PULLEY
ＹＪ プーリ
1
16 E1361-726-000 YJ SHAFT
ＹＪ シャフト
1
17 E1341-726-000 Y DRIVE PULLEY
Ｙ ドライブプーリ
1
18 E5313-723-000 Y BELT
Ｙ ベルト
1
19 E5315-723-000 YJ BELT
ＹＪ ベルト
1
20 400-48913 YJ TENSIONER
ＹＪ テンショナ
1
21 SB-1080002-00 SIDE BEARING
サイドベアリング
2
22 E1352-726-000 Y TENSION PULLEY SH
Ｙ テンションプーリ ＳＨ
1
23 E1353-726-000 BEARING SPACER
ベアリングスペーサ
1
24 E1351-726-000 YJ TENSIONER PULLEY
ＹＪ テンショナプーリ
1
25 E5315-723-000 YJ BELT
ＹＪ ベルト
1
26 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
27 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
2
28 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
29 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
2
30 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
2
31 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝６
2
32 SL-4034091-SC SCREW M3X40
座金付きねじ
4
33 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
2
34 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
2
35 RE-0700000-K0 E-RING 7
Ｅ 形止め輪 ７
2
36 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
2
37 400-48912 YJ BRACKET
ＹＪ ブラケット
1
38 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
2
39 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
2
