- 21 - 11. TRAY UNIT & APPEND PARTS COMPONENTS ト レイユニット ・添付品関係 15 4 5 6 7 8 9 8 9 10 11 12 13 11 12 13 14 14 10 2 3 1 23 21 22 20 33 18 36 22 20 21 23 24 25 26 27 30 29 28 17 31 34 35 37 38 40 41 40 41 45 42 46 44 42…
- 20 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-48712 CHUCK GUIDE LH
チャックガイド ＬＨ
1
2 E3403-715-000 GUIDE SPACER
ガイドスペーサ
2
3 E3404-700-000 THRUST WASHER
スラストワッシャー
4
4 E1430-726-000 CYLINDER BASE L
シリンダベース Ｌ
1
5 PA-1001524-A0 AIR CYLINDER
エアシリンダ
1
6 PJ-3010405-02 HALF UNION 4XM5
ハ−フユニオン ４ ＸＭ ５
1
7 PC-0105080-00 SPEED CONTROLLER
スピ−ドコントロ−ラ
1
8 E1432-726-000 CYLINDER NUT
シリンダナット
1
9 400-48713 CHUCK GUIDE RH
チャックガイド ＲＨ
1
10 E1432-726-000 CYLINDER NUT
シリンダナット
1
11 PC-0105080-00 SPEED CONTROLLER
スピ−ドコントロ−ラ
1
12 PJ-3010405-02 HALF UNION 4XM5
ハ−フユニオン ４ ＸＭ ５
1
13 PA-1001524-A0 AIR CYLINDER
エアシリンダ
1
14 E1440-726-000 CYLINDER BASE R
シリンダベース Ｒ
1
15 E3404-700-000 THRUST WASHER
スラストワッシャー
4
16 E3403-715-000 GUIDE SPACER
ガイドスペーサ
2
17 E1320-726-000 YJ BELT CONNECTOR
ＹＪ ベルトコネクタ
1
18 400-48910 YJ BELT CONN BR
ＹＪ ベルトコネクタ ＢＲ
1
19 E1317-726-000 Y BELT PRESSER
Ｙ ベルト押さえ
1
20 E5315-723-000 YJ BELT
ＹＪ ベルト
1
21 400-48909 YJ TENSION BASE
ＹＪ テンションベース
1
22 E5313-723-000 Y BELT
Ｙ ベルト
1
23 E5314-723-000 Y BELT CONNECTOR
Ｙ ベルトコネクタ
1
24 E1317-726-000 Y BELT PRESSER
Ｙ ベルト押さえ
1
25 E1328-726-000 Y SENSOR BRACKET
Ｙ センサ ＢＲ
1
26 HD-0017000-00 PHOTO SENSOR
フォトインタラプタ
1
27 HD-0017100-00 PHOTO SENSOR
フォトインタラプタ
1
28 E5319-723-000 TRAY BASE GUIDE RAIL
トレイベースガイドレール
2
29 HD-0009000-00 PHOTO SENSOR
フォトセンサ
2
30 PJ-3050405-02 T-UNION
両口チ−ズユニオン
2
31 400-49595 TRAY HLD S.V. ASM
トレイホルダ Ｓ．Ｖ．組
1
32 PJ-3010605-03 HALF UNION
ハ−フ ユニオン
1
33 PX-0505010-00 SILENCER
消音器
2
34 HD-0009000-00 PHOTO SENSOR
フォトセンサ
1
35 400-49597 CMPNT SENSOR R ASM
ＣＭＰＮＴ センサ Ｒ 組
1
36 400-49599 CMPNT SENSOR L ASM
ＣＭＰＮＴ センサ Ｌ 組
1
37 HD-0017000-00 PHOTO SENSOR
フォトインタラプタ
1
38 HD-0017100-00 PHOTO SENSOR
フォトインタラプタ
5
39 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
11
40 E5317-723-000 Y TABLE L
Ｙ テーブル Ｌ
1
41 400-48977 CHEACK SENSOR BRA
チェックセンサ ＢＲＡ
4
42 400-48975 CHEACK SENSOR BRL
チェックセンサ ＢＲＬ
1
43 400-48976 CHEACK SENSOR BRR
チェックセンサ ＢＲＲ
1
44 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ ３ Ｌ ＝８
4
45 SL-4031081-SC SCREW M3 X 10
なべねじセムス Ｍ ３ Ｌ ＝１０
8
46 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
4
47 400-49265 Y TABLE R
Ｙ テーブル Ｒ
1
48 SV-4031006-SR SCREW M3 L=10
座付きタッピンねじ
8
49 SL-6040842-TN SCREW M4 L=8
座金付き六角穴ボルト
2
50 WP-0451016-SP WASHER 4.5X20X1
平座金 ４．５ Ｘ ２０ Ｘ １
2
51 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
1
52 SM-6030692-TN SCREW M3X6
六角穴付ボルトＭ３Ｘ６
2
53 SL-6040842-TN SCREW M4 L=8
座金付き六角穴ボルト
2
54 WP-0451016-SP WASHER 4.5X20X1
平座金 ４．５ Ｘ ２０ Ｘ １
2
55 SM-6030692-TN SCREW M3X6
六角穴付ボルトＭ３Ｘ６
2
56 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
1
57 SL-6040842-TN SCREW M4 L=8
座金付き六角穴ボルト
2
58 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
59 SL-6031042-TN SCREW
座金付き六角穴ボルト
4
60 SL-6040842-TN SCREW M4 L=8
座金付き六角穴ボルト
2
61 SM-1030601-SC SCREW M3 L=6
皿ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
2
62 SL-6030692-TN BOLT
座金付き六角穴ボルト
2
63 SM-4041001-SC SCREW M4X0.7 L=10
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝１０
2
64 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
2
65 SL-6040842-TN SCREW M4 L=8
座金付き六角穴ボルト
3
66 400-48778 Y RAIL B
Ｙ レール Ｂ
1
67 400-48779 Y RAIL A
Ｙ レール Ａ
1
68 SL-6030842-TN SCREW M3 L=8
座金付き六角穴ボルト
4
69 SL-6031042-TN SCREW
座金付き六角穴ボルト
4
70 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
2
71 SM-4041201-SC SCREW M4 L=12
なべ小ねじ Ｍ ４ Ｌ ＝１２
4
72 SM-4041001-SC SCREW M4X0.7 L=10
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝１０
2
73 E1314-726-000 YJ LINK BLOCK
ＹＪ リンクブロック
1
74 SM-6030402-TN BOLT M3X4
六角穴付きボルト
4
75 SM-6030802-TN BOLT
六角穴ボルト
8
76 SM-6030802-TN BOLT
六角穴ボルト
8
77 400-48711 Y BASE
Ｙ ベース
1
78 400-48915 Y BASE ANGLE
Ｙ ベースアングル
1
79 SL-6040842-TN SCREW M4 L=8
座金付き六角穴ボルト
8
- 21 -

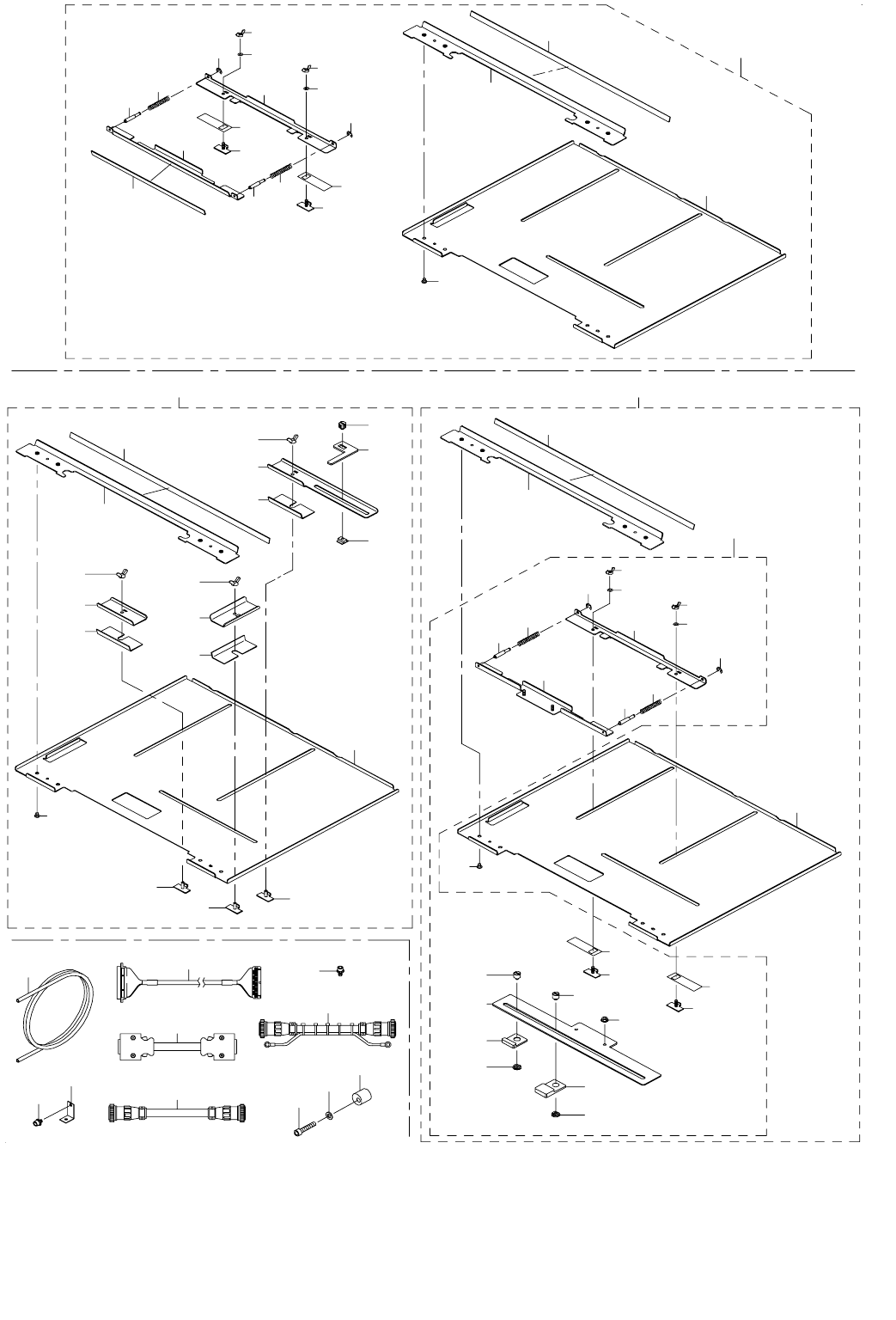

11. TRAY UNIT & APPEND PARTS COMPONENTS
トレイユニット・添付品関係
15
4
5
6
7
8
9
8
9
10
11
12
13
11
12
13
14
14
10
2
3
1
23
21
22
20
33
18
36
22
20
21
23
24
25
26
27
30
29
28
17
31
34
35
37
38
40
41
40
41
45
42
46
44
42
46
44
43
45
47
48
49
50
50
51
51
52
43
16
19
57
63
62
56
54
53
55
61
58
59
60
32
39
- 22 -
NOTE( 注記 ) #01....OPTIONAL PARTS オプション部品
#02....FOR 5DNR ５ ＤＮＲ 用
#03....FOR 5DNX ５ ＤＮＸ 用
#04....EXCEPT EN ＥＮ を除く
#05....FOR EN ＥＮ 用
#06....FOR 5DNX(EN) ５ ＤＮＸ（ＥＮ）用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
400-50174 TRAY UNIT(ST)
トレイユニット（ＳＴ）
1
2 E1552-726-000 TRAY BASE SUPPORT
トレイベースサポート
(1)
3 E1553-726-000 TRAY SUPPORT SHEET
トレイサポートシート
(1)
4 SM-4030401-SC SCREW M3X0.5 L=4
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝４
(4)
5 E1570-726-000 TRAY HOLDER (ST)
トレイホルダ（ＳＴ）
(1)
6 E1571-726-000 TRAY CLAMP
トレイクランプ
(1)
7 E1572-726-000 TRAY CLAMP SHEET
トレイクランプシート
(1)
8 E1573-726-000 TRAY CLAMP SH
トレイクランプ ＳＨ
(2)
9 E1574-726-000 TRAY CLAMP SP 4N
トレイクランプ ＳＰ ４ Ｎ
(2)
10 RE-0200000-K0 E-RING
Ｅ 形止め輪 ２
(2)
11 E1575-726-000 HOLDER SD PLATE B
ホルダ ＳＤ プレート Ｂ
(2)
12 WS-0310002-KN SPRING WASHER M3
ばね座金 ３．１ Ｘ ５．９ Ｘ ０．７
(2)
13 NM-9030001-SC NUT
蝶ナット
(2)
14 E1582-726-000 HOLDER SHEET
ホルダシート
(2)
15 400-48961 TRAY BASE
トレイベース
(1)
16
#01
400-50175 TRAY UNIT(A)
トレイユニット（Ａ）
1
17 E1552-726-000 TRAY BASE SUPPORT
トレイベースサポート
(1)
18 E1553-726-000 TRAY SUPPORT SHEET
トレイサポートシート
(1)
19 SM-4030401-SC SCREW M3X0.5 L=4
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝４
(4)
20 E1576-726-000 TRAY HOLDER(A)
トレイホルダ（Ａ）
(2)
21 E1577-726-000 TRAY HOLDER SHEET
トレイホルダシート
(2)
22 E1575-726-000 HOLDER SD PLATE B
ホルダ ＳＤ プレート Ｂ
(2)
23 NM-9030001-SC WING NUT M3X0.5 TYPE1
蝶ナット Ｍ ３ Ｘ ０．５ １種
(2)
24 E1578-726-000 TRAY HOLDER S
トレイホルダ Ｓ
(1)
25 E1577-726-000 TRAY HOLDER SHEET
トレイホルダシート
(1)
26 E1579-726-000 SIDE HOLDER
サイドホルダ
(1)
27 E1580-726-000 TRAY HOLDER NUT
トレイホルダナット
(1)
28 E1581-726-000 TRAY HOLDER NOB
トレイホルダノブ
(1)
29 E1575-726-000 HOLDER SD PLATE B
ホルダ ＳＤ プレート Ｂ
(1)
30 NM-9030001-SC WING NUT M3X0.5 TYPE1
蝶ナット Ｍ ３ Ｘ ０．５ １種
(1)
31 400-48961 TRAY BASE
トレーベース
(1)
32
#01
400-51150 2INCH TRAY UNIT
２インチトレイユニット
1
33 400-48961 TRAY BASE
トレイベース
(1)
34 E1552-726-000 TRAY BASE SUPPORT
トレイベースサポート
(1)
35 E1553-726-000 TRAY SUPPORT SHEET
トレイサポートシート
(1)
36 SM-4030401-SC SCREW M3X0.5 L=4
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝４
(4)
37 400-51151 2INCH TRAY ADAPTER
２インチトレイアダプター
(1)
38 E1570-726-000 TRAY HOLDER (ST)
トレイホルダ（ＳＴ）
(1)
39 400-48980 TRAY CLAMP
トレイクランプ
(1)
40 E1573-726-000 TRAY CLAMP SH
トレイクランプ ＳＨ
(2)
41 E1574-726-000 TRAY CLAMP SP 4N
トレイクランプ ＳＰ ４ Ｎ
(2)
42 E1575-726-000 HOLDER SD PLATE B
ホルダ ＳＤ プレート Ｂ
(2)
43 E1582-726-000 HOLDER SHEET
ホルダ ＳＤ プレート Ｂ
(2)
44 NM-9030001-SC WING NUT M3X0.5 TYPE1
蝶ナット Ｍ ３ Ｘ ０．５ １種
(2)
45 RE-0200000-K0 E-RING 2
Ｅ 形止め輪 ２
(2)
46 WS-0310002-KN SPRING WASHER M3
ばね座金 Ｍ ３
(2)
47 400-48981 TRAY CLAMP PL
トレイクランプ ＰＬ
(1)
48 400-48982 TRAY CLAMP A
トレイクランプ Ａ
(1)
49 400-48983 TRAY CLAMP B
トレイクランプ Ｂ
(1)
50 400-48984 TRAY CLAMP NUT
トレイクランプナット
(2)
51 400-48985 TRAY CLAMP NOB
トレイクランプノブ
(2)
52 NM-3034000-SF FLANGE NUT M3
フランジ付きナット Ｍ ３
(2)
53
#06
SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
1
54 BT-0600400-EC TUBE HOSE, BLUE
ウレタンホ−ス青
5
55 E1348-700-000 SAFETY COVER STOPPER
安全カバーストッパ
1
56
#02
E9455-723-0A0 I/F CABLE ASM
Ｉ ／ Ｆ ケーブル組
1
57
#03
400-96157 MTC/MTS I/F CABLE ASM
ＭＴＣ ／ ＭＴＳ Ｉ ／ Ｆ ケーブル組
1
58 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
2
59 SM-6052002-TN BOLT
六角穴ボルト
1
60 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ ５
1
61 400-49283 FIX Y 5S
ＦＩＸ Ｙ ５ Ｓ
1
62
#04
E9454-723-AA0 AC CABLE ASM(CE)
ＡＣ ケーブル組（ＣＥ）
1
63
#05
400-49752 AC PWR CABLE(TR5CE) ASM
ＡＣ ＰＷＲ ケーブル（ＴＲ ５ ＣＥ）組
1
