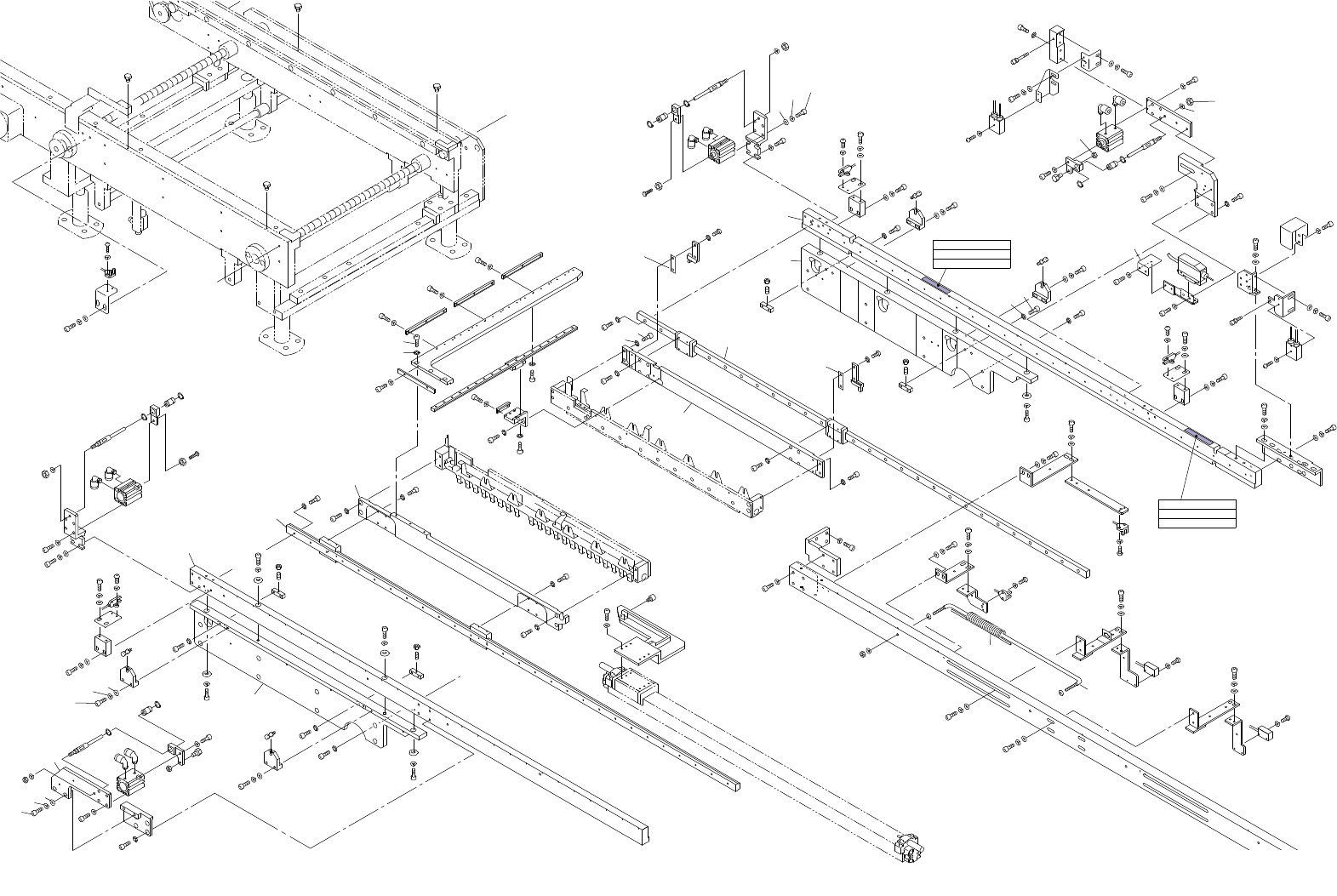

CP-743E,CP-742E PARTS LIST
5.1.ｲﾝｷｬﾘｱ(DGQK)
5.1.In carrier(DGQK)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質
No. Drg.No. & Code No. QTY Description Rating Remarks Materials
1 DGQK0080 1 CLAMPER ｸﾗﾝﾊﾟ FE
2 DGQK0030 1 CLAMPER ｸﾗﾝﾊﾟ FE
3 DGQK0090 1 PLATE ﾌﾟﾚｰﾄ FE
4 DGQK0040 1 PLATE ﾌﾟﾚｰﾄ FE
5 DGQK0140 2 PLATE ﾌﾟﾚｰﾄ AL
34 CSQC4160 3 HOLDER ﾎﾙﾀﾞ FE
35 CSQC4171 4 PIN, PIVOT ﾋﾟﾝ 支点 FE
41 CSQC4290 2 BKT BKT FE
42 CSQC4300 2 BLOCK ﾌﾞﾛｯｸ FE
43 CSQC4310 2 PIN ﾋﾟﾝ FE
44 CSQC4321 4 HOOK, SPRING ﾌｯｸ ｽﾌﾟﾘﾝｸﾞ FE
47 CSQC4521 2 DOG ﾄﾞｯｸﾞ FE
48 CSQC4531 1 DOG ﾄﾞｯｸﾞ FE
49 DCQK0300 1 DOG ﾄﾞｯｸﾞ FE
50 CSQC4590 12 BKT BKT FE
60 CSQC4880 1 HOLDER ﾎﾙﾀﾞ FE
61 CSQC4920 2 DOG ﾄﾞｯｸﾞ FE
68 CSQC5371 42 JAW 爪 FE
70 ADCQK8010 38 PIN, CLAMP ﾋﾟﾝ ｸﾗﾝﾌﾟ OT
71 ADCQK8020 4 PIN, CLAMP ﾋﾟﾝ ｸﾗﾝﾌﾟ OT
83 S30205 12 SPRING ｽﾌﾟﾘﾝｸﾞ WR6-25 FE
84 H2053A 12
PIN, SPRING
ﾋﾟﾝ ｽﾌﾟﾘﾝｸﾞ 3ﾟX25L FE
85 H2031A 4
PIN, SPRING
ﾋﾟﾝ ｽﾌﾟﾘﾝｸﾞ 3ﾟX14L FE
86 W1001Y 4
BEARING, DRY
ﾍﾞｱﾘﾝｸﾞ ﾄﾞﾗｲ 70W-0815 FE
87 H4403A 4
BEARING, NEEDLE
ﾍﾞｱﾘﾝｸﾞ ﾆｰﾄﾞﾙ TLA810Z FE
88 S30207 2 SPRING ｽﾌﾟﾘﾝｸﾞ AWS4-20 FE
103 H5273A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X5L FE
104 H5274A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X6L FE
105 H5275A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X8L FE
107 H5287A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X8L FE
108 H5169A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X10L FE
112 H5294A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X30L FE
116 H5301A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X18L FE
121 W1021A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M FE
122 W1022A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M FE
125 W1042A WASHER, FLAT ﾜｯｼｬ 平 4W-3 FE
128 W1045A WASHER, FLAT ﾜｯｼｬ 平 4W-6 FE
129 W1010A
WASHER, CONICAL
M-3-L FE
130 W1011A
WASHER, CONICAL
M-4-L FE
133 N4024A
SCREW, HEX SOCKET SET
ﾈｼﾞ 六角穴止め M3X12L FE
134 K5255H
SCREW, HEX SOCKET BUTTON
小ﾈｼﾞ六角穴ﾎﾞﾀﾝ   M3X5L FE
138 N1076A
NUT, HEX
M3 P=0.5 FE
140 N1077H NUT, HEX ﾅｯﾄ 六角 M3 P=0.5 3ｼｭ FE
145 DGQK0150 2 PLATE ﾌﾟﾚｰﾄ . OT
