21.遠心脱気ユニット(HRZ)
21.Centrifugal deaerator(HRZ)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1 HRZ2011 1 COVER ｶﾊﾞｰ
2 HRZ2021 1 PLATE, BASE ﾌﾟﾚｰﾄ ﾍﾞｰｽ
3 HRZ2031 1 BKT BKT
4 HRZ2041 1 COVER ｶﾊﾞｰ
5 HRZ2050 1 COVER 蓋
6 HRZ2060 1 LEVER ﾚﾊﾞｰ
7 HRZ2070 1 LEVER ﾚﾊﾞｰ
8 HRZ2090 1 PIN ﾋﾟﾝ
9 HRZ2100 1 PIN ﾋﾟﾝ
10 HRZ2110 1 PLATE ﾌﾟﾚｰﾄ
11 HRZ2121 1 HOOK ﾌｯｸ
12 HRZ2140 1 SPRING ｽﾌﾟﾘﾝｸﾞ
13 HRZ1040 1 BKT BKT
14 HRZ1130 1 PULLEY ﾌﾟｰﾘ
15 HRZ1140 1 FLANGE ﾌﾗﾝｼﾞ
16 HRZ1150 1 SHAFT ｼｬﾌﾄ
17 HRZ1220 1 PULLEY ﾌﾟｰﾘ
18 HRZ1241 1 BKT, MOTOR BKT ﾓｰﾀ
19 JRZ0020 2 V BLOCK ﾔｹﾞﾝ
20 JRZ0030 2 V BLOCK ﾔｹﾞﾝ
21 JRZ0010 1 DISK 円盤
22 HRZ1320 2 COVER, BLIND 蓋 盲
23 BPZ4231 1 SCREW ﾈｼﾞ
24 . 1 MOTOR ﾓｰﾀ 4RK25A-A2
25 . 1 BELT, ROUND ﾍﾞﾙﾄ 丸 φ3X230L
26 . 2 BEARING ﾍﾞｱﾘﾝｸﾞ UP002(E)
27 . 1 VALVE, SOL ﾊﾞﾙﾌﾞ SOL AS-05-N101
28 . 5 CIR-CLIP ｻｰｸﾘｯﾌﾟ E-3
29 T5002T 2 HANDLE
取手             
A-166-1
30 . 2 HINGE 蝶番 B-1059-2
31 . 3 LEG, RUBBER 脚 ｺﾞﾑ C-30-RK-23
32 . 1 SW, MICRO SW ﾏｲｸﾛ Z-150GW2255-B
33 N4015A 6
SCREW, HEX SOCKET SET
ﾈｼﾞ 六角穴止め       
M4X4L
34 W1041A
WASHER, FLAT
ﾜｯｼｬ 平         
4M/MX0.8X9(1W-4)
35 W1024A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
36 W1023A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
37 W1022A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
GL-541E PARTS LIST ver08
21 - 2
21.遠心脱気ユニット(HRZ)
21.Centrifugal deaerator(HRZ)
21.遠心脱気ユニット(HRZ)
21.Centrifugal deaerator(HRZ)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
38 W1021A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M
39 N1085A
NUT, HEX
ﾅｯﾄ 六角         
M6
40 N1076A
NUT, HEX
ﾅｯﾄ 六角         
M3
41 K51713
SCREW, C/R TRUSS
小ﾈｼﾞ 十穴ﾄﾗｽ M5X8L
42 K5170Z
SCREW, C/R TRUSS
小ﾈｼﾞ 十穴ﾄﾗｽ M3X8L
43 . SCREW, C/R COUNTERSUNK 小ﾈｼﾞ 十穴皿 M4X8L
44 . SCREW, C/R PAN
小ﾈｼﾞ 十穴鍋        
M4X25L
45 K5178M
SCREW, C/R PAN
小ﾈｼﾞ 十穴鍋        
M3X6L
46 . BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M6X14L
47 H5321A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M6X12L
48 K5261N
SCREW, HEX SOCKET BUTTON
小ﾈｼﾞ 六角穴ﾎﾞﾀﾝ    M5X14L
49 . BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X14L
50 H5287A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X8L
51 H5289A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X12L
52 H5274A BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M3X16L
53 H5320A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M6X10L
54 W1051A WASHER, FLAT ﾜｯｼｬ 平 6M/MX1.6X125(1W-6)
55 HRZ2202 1 BOX, CONTROL BOX ｺﾝﾄﾛｰﾙ
56 HRZ2080 1 PIN ﾋﾟﾝ
57 HRZ2130 1 PIN, STOPPER ﾋﾟﾝ ｽﾄｯﾊﾟ ･
GL-541E PARTS LIST ver08
21 - 3
21.遠心脱気ユニット(HRZ)
21.Centrifugal deaerator(HRZ)
GL-541E PARTS LIST ver08

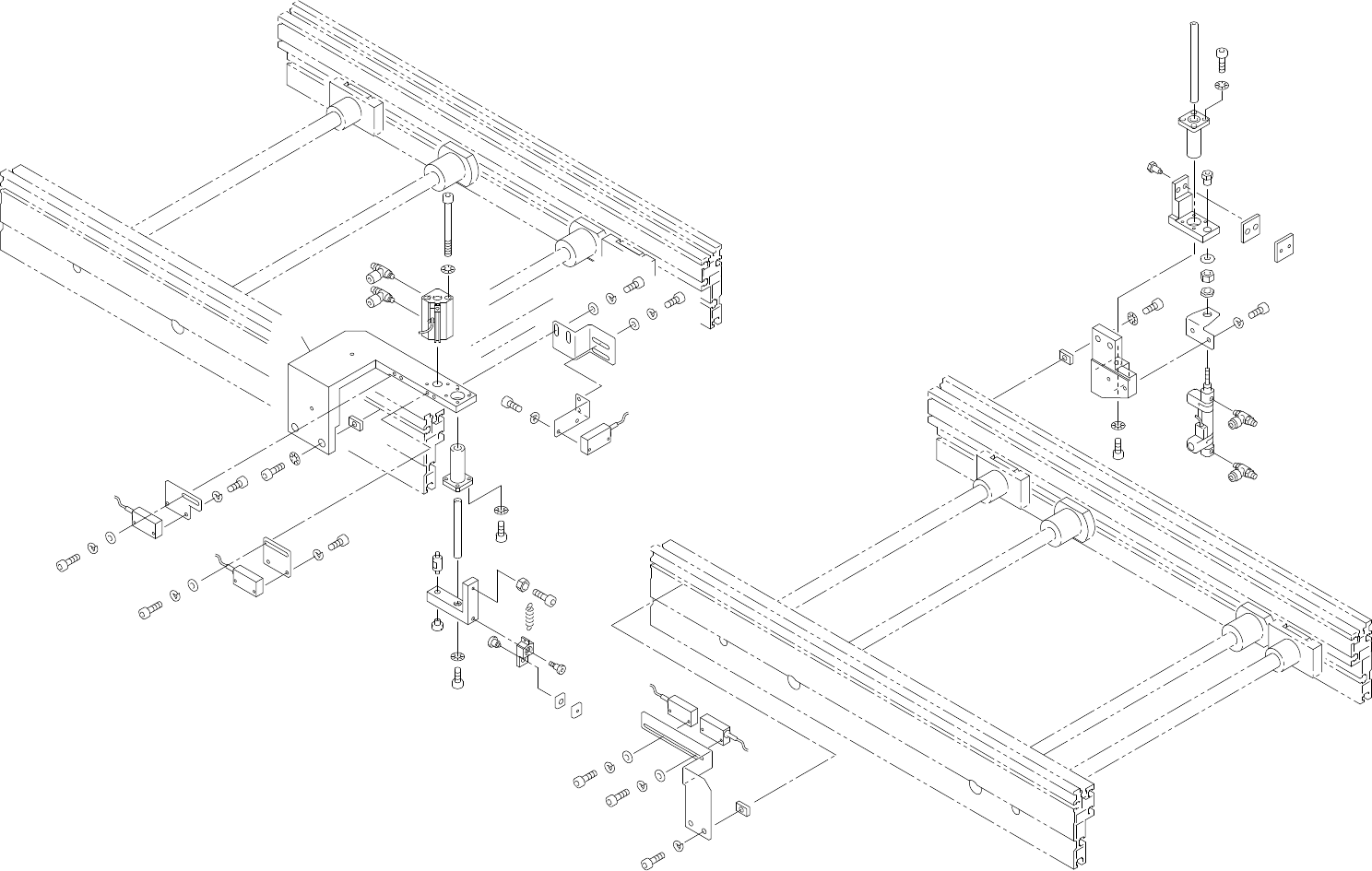

22.イン、アウトコンベア(逆流れ)(オプション)(BTQC)
22.In,Out conveyor(Right-to-left board flow)(Option)(BTQC)
22 - 1
22.イン、アウトコンベア(逆流れ)(オプション)(BTQC)
22.In,Out conveyor(Right-to-left board flow)(Option)(BTQC)
ﾀﾃx173.205
Ref.31-1
Ref.31-1
Ref.31-1
Ref.33-7
x5.5
1
23
12
14
13
11
51
34
15
16
18
10
17
4
52
20
9
19
21
21
22
42
36
42
33
24
2
20
3
5
19
20
24
7
26
27
29
23
25
31
32
21
21
8
6
50
40
45
48
35
45
48
35
48
35
46
49
39
48
35
46
49
39
47
40
48
35
46
49
37
46
49
38
44
41
28
43
39
49
38
30
42
33
42
35
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
