Manuel d’utilisation HS-50 4 Fonctions de report Version du logiciel SR.501.xx Edition 12/99 FR 4.1 Affichage de la configuration 133 t I I t – CB CO Est indi qué, à l’aid e des si gnes " ***" ou " -"…
4 Fonctions de report Manuel d’utilisation HS-50
4.1 Affichage de la configuration Version du logiciel SR.501.xx Edition 12/99 FR
132
t IIt
4
Å Cliquer sur l’icône rangée dans la barre d’icônes visualisée sur l’écran de base.
L’interface utilisateur bascule vers l’interface "configuration emplacement x" .
Les données de configuration de l’emplacement sélectionné sont organisées en tableau dans
la fenêtre de document.
NOTA
La conception de l’interface est identique pour chaque emplacement. 4
4.1.1.1 Signification des rubriques rangées dans le tableau de configuration
– empl.
Est affiché dans cette colonne le numéro de l’emplacement, dont la configuration est visualisée
(consulter chap. 3
, alinéa 3.1 - 2 traitant l’agencement des emplacements).
– piste
Est affiché dans cette colonne le numéro de la piste, sur laquelle le magasin sélectionné est
posé.
– case
Est affiché dans cette colonne le numéro de la case du magasin, de laquelle le composant est
prélevé.
NOTA
Le code d’une case de plateau alvéolé peut être également affichée dans cette colonne,
lorsqu’il s’agit d’autres machines de la gamme SIPLACE. 4
– niveau
Cette colonne ne joue aucune rôle pour la configuration des emplacements d’une SIPLACE
HS-50.
(n’est valable que pour les machines automatiques de report équipées d’un changeur de pla-
teaux alvéolés)
– comp.
L’appellation du composant est affichée dans cette colonne.
– no. GF
Est affiché dans cette colonne le code du boîtier assigné au composant.
– code barres piste
Est affiché dans cette colonne le code barres affecté à la piste en question.
Manuel d’utilisation HS-50 4 Fonctions de report
Version du logiciel SR.501.xx Edition 12/99 FR 4.1 Affichage de la configuration
133
t IIt
– CB CO
Est indiqué, à l’aide des signes "***" ou "-", si la configuration a assigné ou non un code barres
au composant.
*** Un code barres est assigné à ce composant.
Le bouton de commande "test conf. avec code barres ..." est actif après avoir cliqué
sur la ligne correspondante affichée dans le tableau (voir alinéa 4.1.2
). 4
- Aucun code barres n’est assigné à ce composant.
(le bouton de commande "test conf. avec code barres ..." est inactif) 4
4.1.2 Test conf. avec code barres
Cette fonction empêche que des composants inadéquats soient configurés sur une certaine piste
lors du remplissage de composants, auxquels est assigné un code barres.
L’opérateur relève, à l’aide du lecteur de codes à barres (voir chap. 11
) le code barres de la piste
et ensuite le code barres du composant. L’affectation de ces deux codes à barres est comparée
à l’aide du logiciel du calculateur de station. Les affectations erronées ne sont pas acceptées. 4
4
Conditions à remplir
– Le lecteur de codes à barres doit être branché au calculateur de station.
– L’option "code barres piste" doit être activée, depuis le calculateur de ligne (Editeur de confi-
guration), pour cette station (l’option "test conf. avec code barres" est alors affichée dans les
options machine enregistrées sur le calculateur de station.)
– Les codes à barres des composants doivent être entrés auparavant sur le calculateur de ligne
depuis l’Editeur de composants. (Actuellement, 6 différents codes à barres au maximum peu-
vent être affectés à un composant).
– L’option "test conf. avec code barres" doit être activée dans les options machine.
4
Procédure
Å Ouvrir le menu Options rangé sur l’écran de base et cliquer sur l’option Options machine ...
La fenêtre "Options machine" s’ouvre (voir chap. 3
).
Å Cocher la case allouée à "test conf. avec code barres".
Å Cliquer sur Confirmer. La fenêtre se referme.
Å Faire basculer l’interface utilisateur vers l’interface "configuration emplacement x".
Å Cliquer dans la barre d’icônes sur l’icône symbolisant l’emplacement sélectionné
(voir fig. 4.1 - 1
).
4 Fonctions de report Manuel d’utilisation HS-50
4.1 Affichage de la configuration Version du logiciel SR.501.xx Edition 12/99 FR
134
t IIt
Å Cliquer, dans le tableau de configuration, sur la rubrique allouée à la piste devant être soumise
à un contrôle de configuration (ou relever, à l’aide du lecteur de codes à barres, le code barres
de la piste apposé sur la barrette à code barres). La ligne sélectionnée, affichée dans le ta-
bleau de configuration, revêt une couleur gris clair.
Å Cliquer sur le bouton de commande test conf. avec code barres ... .
La fenêtre suivante, dans laquelle sont affichées les données de la piste sélectionnée, s’ouvre
à titre d’information et de contrôle.
4

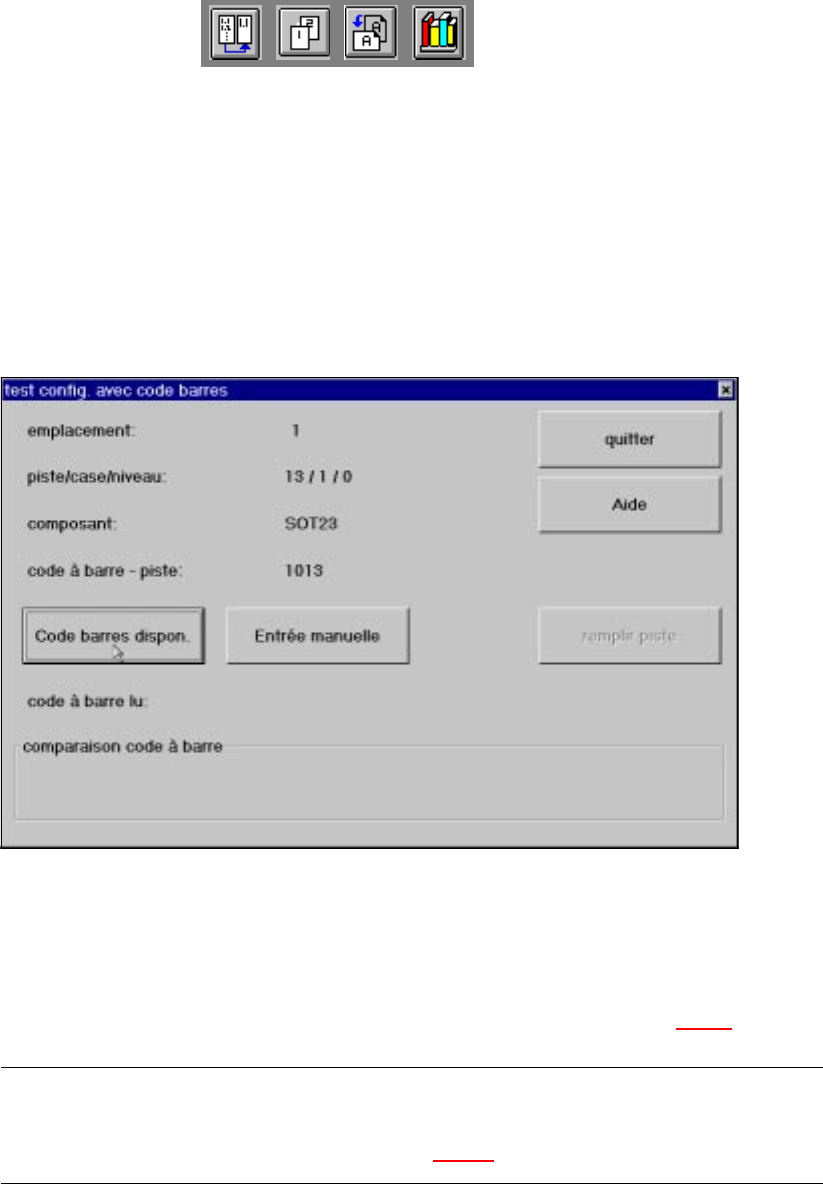

Fig. 4.1 - 2 Fenêtre "test de configuration avec code barres"
4
Å Relever, à l’aide du lecteur de codes à barres, le code barres du composant apposé sur sa
bobine. Le code barres lu est affiché dans la ligne "code à barre lu" (voir fig. 4.1 - 3
).
NOTA
Taper sur le clavier le code barres du composant, si jamais il ne pouvait pas être lu par le
lecteur. Cette opération est décrite dans alinéa 4.1.2.2. 4
