4 Fonctions de report Manuel d’utilisation HS-50
4.2 Affichage des erreurs Version du logiciel SR.501.xx Edition 12/99 FR
142
t IIt
– exp.
Appellation abrégée du transmetteur de l’erreur
(par ex. "MC1", lorsqu’une erreur est survenue sur le portique 1)
– CE
Compteur d’erreurs (consulter également alinéa 4.2.2.1
)
– texte
Description de l’erreur
4.2.5 Interface "Erreur de convoyeur"
4

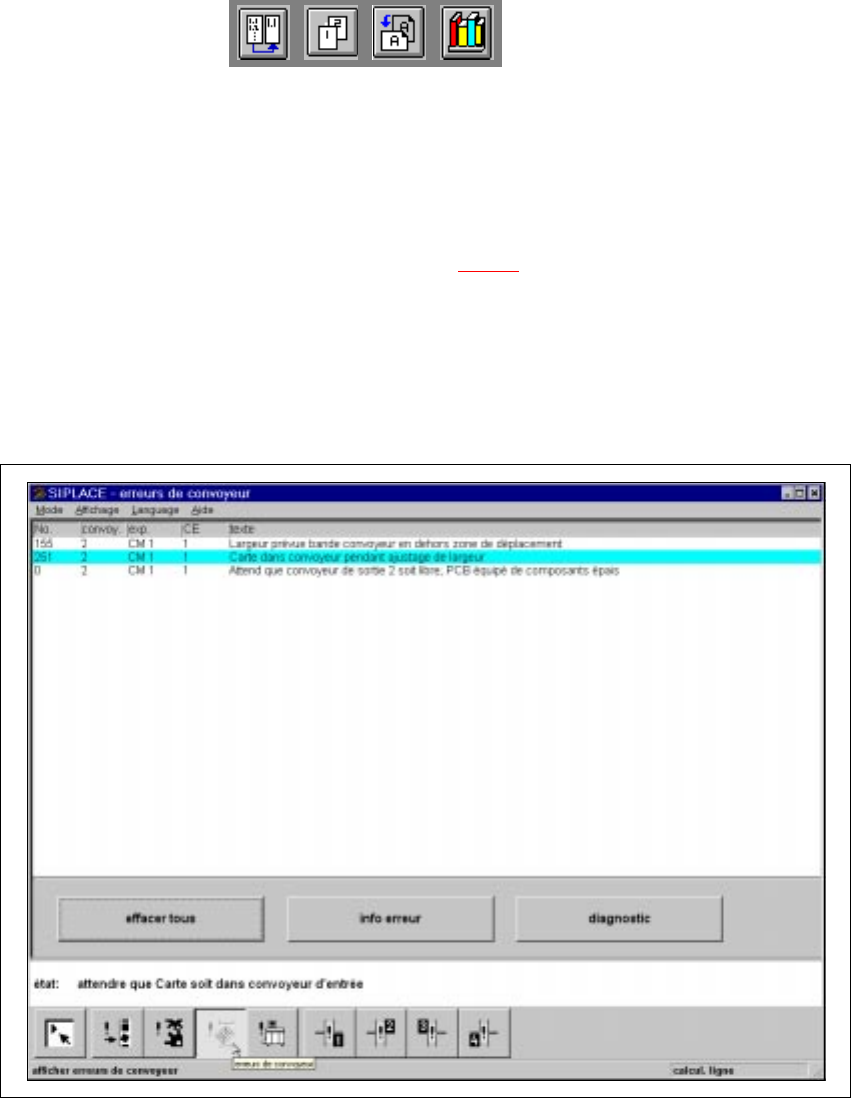

Fig. 4.2 - 4 Interface "erreur de convoyeur"
4.2.5.1 Signification des articles rangés dans le tableau "erreur de convoyeur"
– No.
Code de l’erreur survenue
– convoy.
Y est affiché le code du convoyeur, sur lequel l’erreur est survenue.
1 = Convoyeur 1 (convoyeur standard ou piste droite d’un convoyeur double)
2 = Convoyeur 2 (piste gauche d’un convoyeur double)
Manuel d’utilisation HS-50 4 Fonctions de report
Version du logiciel SR.501.xx Edition 12/99 FR 4.2 Affichage des erreurs
143
t IIt
– exp.
Appellation abrégée du transmetteur de l’erreur
– CE
Compteur d’erreurs (consulter également alinéa 4.2.2.1
)
– texte
Description de l’erreur
4.2.6 Interface "erreurs générales"
4

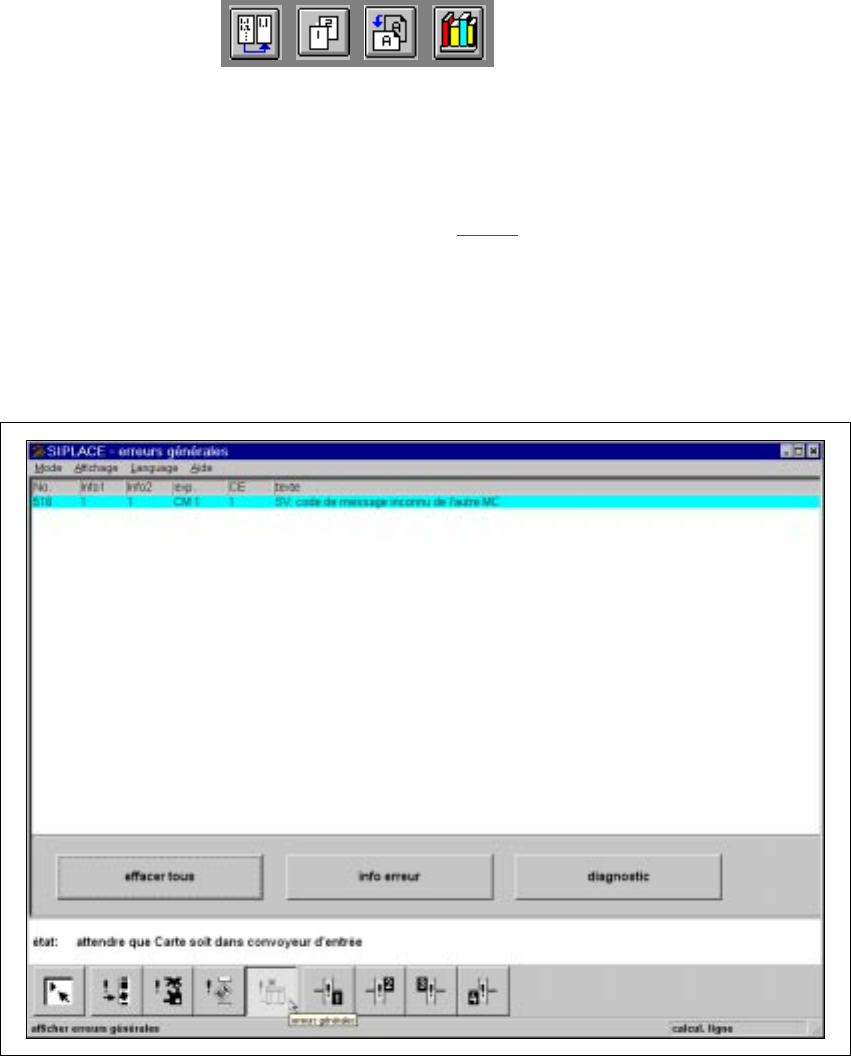

Fig. 4.2 - 5 Interface "erreurs générales"
4.2.6.1 Signification des articles rangés dans le tableau "erreurs générales"
– No.
Code de l’erreur survenue
– Info1 / Info 2
Colonne uniquement exploitée par la Sté Siemens pour des motifs internes.
– exp.
Appellation abrégée du transmetteur de l’erreur
4 Fonctions de report Manuel d’utilisation HS-50
4.3 Magasins Version du logiciel SR.501.xx Edition 12/99 FR
144
t IIt
– CE
Compteur d’erreurs (consulter également alinéa 4.2.2.1
)
–texte
Description de l’erreur
4.3 Magasins
Å Cliquer, dans la barre d’icônes rangée sur l’écran de base, sur l’icône .
L’interface utilisateur bascule vers l’une des interfaces décrites dans les alinéas ci-après.
NOTA
L’interface "pistes vides" est visualisée en premier, après avoir appelé l’option "Magasin"
immédiatement après le démarrage du logiciel du calculateur de station (voir fig. 4.3 - 1). 4
4.3.1 Interface "pistes vides"
Après une 3ème tentative échouée de prélèvement d’un composant, la tête de report ne se dé-
place plus vers la piste, sur laquelle la tête ne pouvait pas prendre ce dit composant. Cette piste
est saisie dans la liste des "pistes vides".
Valider l’opération de remplissage des magasins de composants posés sur les pistes vides, afin
que la tête de report puisse prélever à nouveau les composants sur ces pistes. Cette validation
est réalisée en "programmant sur plein" les pistes vides. Lors de la "programmation sur plein" des
pistes vides, il est possible soit de remplir certaines pistes, soit de remplir simultanément toutes
les pistes d’un emplacement. 4
NOTA
La "programmation sur plein" manuelle des pistes, auxquelles sont configurés des composants do-
tés de codes barres prédéfinis, n’est réalisable que si l’option "test conf. avec code barres" n’est pas
activée depuis les options machine.
Des informations correspondantes sont affichées à la place des boutons de commande alloués aux
emplacement 1 à 4, lorsque l’option "test conf. avec code barres" est activée (voir fig. 4.3 - 2). 4
4
Å Le cas échéant, cliquer sur l’icône .
L’interface "pistes vides" apparaît (voir fig. 4.3 - 1
).
4
