4.3 Magasins
Å Cliquer, dans la barre d’icônes rangée sur l’écran de base, sur l’icône .
L’interface utilisateur bascule vers l’une des interfaces décrites dans les alinéas ci-après.
NOTA
L’interface "pistes vides" est visualisée en premier, après avoir appelé l’option "Magasin"
immédiatement après le démarrage du logiciel du calculateur de station (voir fig. 4.3 - 1). 4
4.3.1 Interface "pistes vides"
Après une 3ème tentative échouée de prélèvement d’un composant, la tête de report ne se dé-
place plus vers la piste, sur laquelle la tête ne pouvait pas prendre ce dit composant. Cette piste
est saisie dans la liste des "pistes vides".
Valider l’opération de remplissage des magasins de composants posés sur les pistes vides, afin
que la tête de report puisse prélever à nouveau les composants sur ces pistes. Cette validation
est réalisée en "programmant sur plein" les pistes vides. Lors de la "programmation sur plein" des
pistes vides, il est possible soit de remplir certaines pistes, soit de remplir simultanément toutes
les pistes d’un emplacement. 4
NOTA
La "programmation sur plein" manuelle des pistes, auxquelles sont configurés des composants do-
tés de codes barres prédéfinis, n’est réalisable que si l’option "test conf. avec code barres" n’est pas
activée depuis les options machine.
Des informations correspondantes sont affichées à la place des boutons de commande alloués aux
emplacement 1 à 4, lorsque l’option "test conf. avec code barres" est activée (voir fig. 4.3 - 2). 4
4
Å Le cas échéant, cliquer sur l’icône .
L’interface "pistes vides" apparaît (voir fig. 4.3 - 1
).
4
4
Manuel d’utilisation HS-50 4 Fonctions de report
Version du logiciel SR.501.xx Edition 12/99 FR 4.3 Magasins
145
t IIt
4

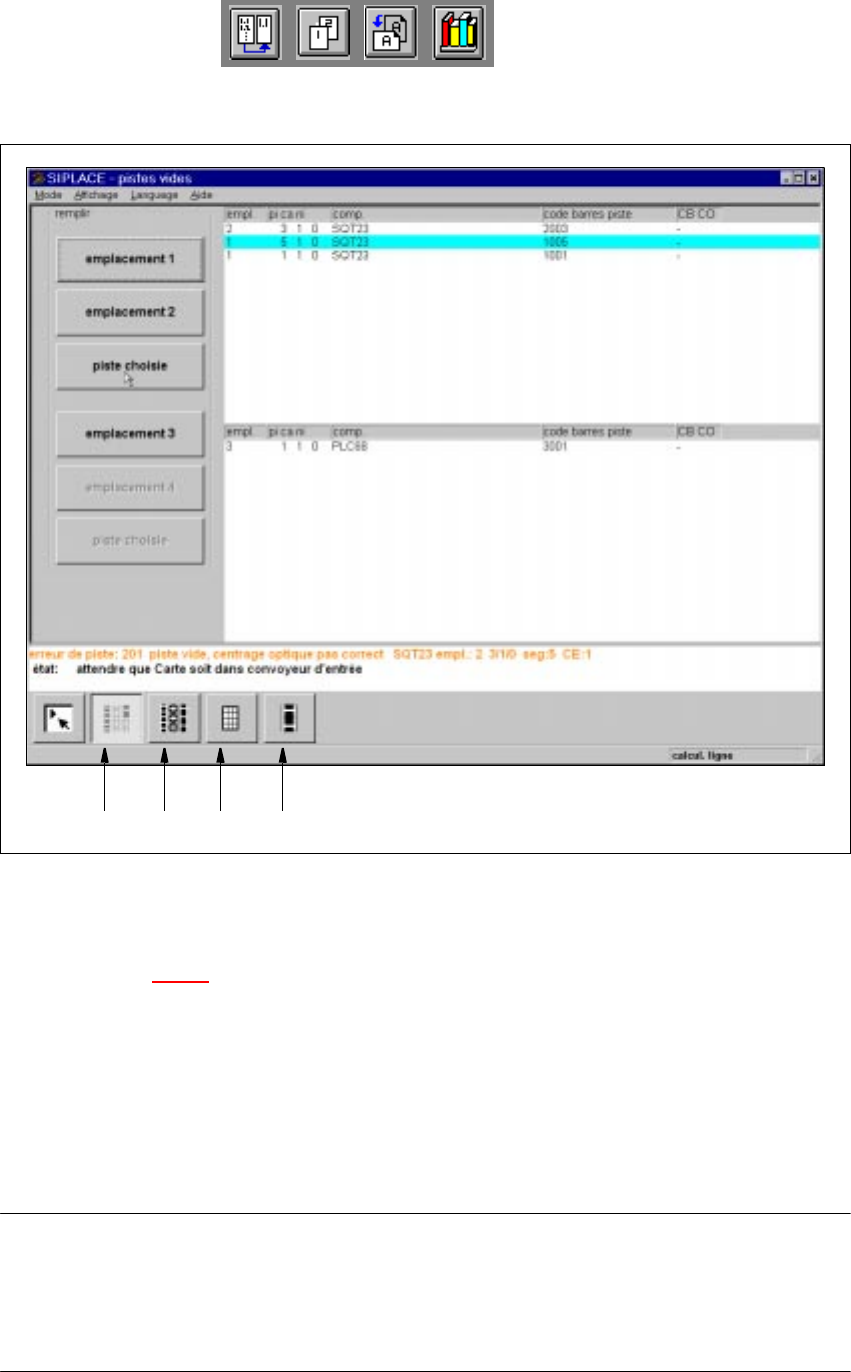

Fig. 4.3 - 1 Interface "pistes vides"
Légende de fig. 4.3 - 1
(1) Interface "pistes vides"
(2) Interface "omettre composants"
(3) Interface "plateaux alvéolés"
(4) Interface "magasins linéaires"
4
NOTA
L’interface "plateaux alvéolés", dotée des fonctions appropriées à l’affichage et à la modification
de la charge des plateaux alvéolés, ne joue actuellement aucun rôle pour les machines gammes
SIPLACE HS-50. Il en résulte qu’elle n’est pas décrite dans la version actuelle de ce manuel
d’utilisation. 4
123 4
4 Fonctions de report Manuel d’utilisation HS-50
4.3 Magasins Version du logiciel SR.501.xx Edition 12/99 FR
146
t IIt
4
Fig. 4.3 - 2 Interface "pistes vides" après activation de l’option "test conf. avec code barres"
4
4.3.1.1 Signification des articles rangés dans le tableau "pistes vides"
– empl.
Numéro de l’emplacement, sur lequel se trouve la "piste vide"
– pi ca ni
Y sont affichés le numéro de la "piste vide" et le code de la case du magasin afférents à un
certain composant.
L’article "ni" ne joue aucun rôle pour les machines de report de la gamme SIPLACE HS-50.
(n’est valable que pour les machines de report équipées d’un changeur de plateaux alvéolé
– comp.
Appellation du composant
– code barres piste
Est affiché dans cette colonne le code barres affecté à la dite piste.
