Manuel d’utilisation HS-50 5 Fonctions élémentaires
Version du logiciel SR.501.xx Edition 12/99 FR 5.2 Fonctions élémentaires du portique
159
t IIt
5.2.2 Interface "fonctions portique"
5
Å Cliquer sur l’icône rangée dans l’interface actuellement affichée des fonctions élémentai-
res du portique X. L’interface utilisateur bascule vers l’interface "fonctions portique"
(voir fig. 5.2 - 2
).
5
5

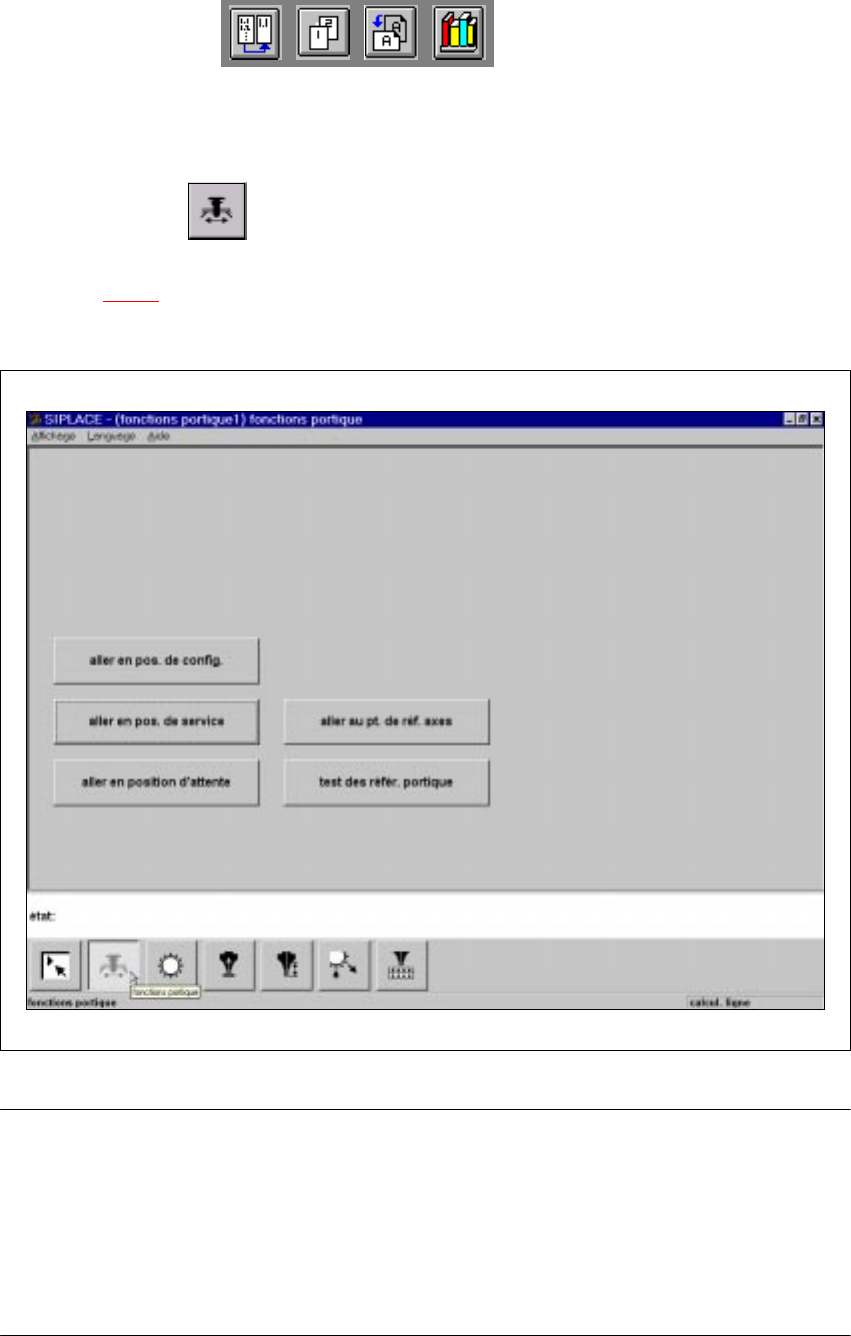

Fig. 5.2 - 2 Interface "fonctions portique"
NOTA
Déclencher toutes les fonctions de déplacement des axes principaux (X, Y) en appuyant sur la
touche Start.
L’opérateur est sollicité, par le message "actionner touche START" visualisé dans la barre d’état,
d’appuyer sur la touche Start.
Le message "fermer capot" visualisé dans la barre d’état sollicite l’opérateur de fermer les capots
de protection, si jamais ils étaient ouverts. 5
5
5 Fonctions élémentaires Manuel d’utilisation HS-50
5.2 Fonctions élémentaires du portique Version du logiciel SR.501.xx Edition 12/99 FR
160
t IIt
5.2.2.1 Fonctions
Les fonctions, décrites ci-dessous et appropriées au test du portique actuellement sélectionné,
sont disponibles dans l’interface "fonctions portique". La fonction sélectionnée est soumise à appli-
cation après avoir cliqué sur le bouton de commande correspondant. 5
aller en pos. de config. 5
Cette fonction permet de vérifier la position de configuration du portique.
Position de configuration signifie que le portique est sur une position, depuis laquelle il est possi-
ble de prélever les magasins et de les reconfigurer.
Å Cliquer sur le bouton de commande aller en pos. de config. et appuyer, aussi souvent que
solliciter, sur la touche Start.
Le portique se déplace vers sa position de configuration (hors de la zone de distribution).
aller en pos. de service 5
Cette fonction permet de contrôler la position, dans laquelle le portique peut être soumis à des
travaux de maintenance.
Position de service signifie que le portique est sur une position, depuis laquelle il est possible de
soumettre la tête de report et d’autres éléments du portique à des travaux de maintenance.
Å Cliquer sur le bouton de commande aller en pos. de service et appuyer, aussi souvent que
solliciter, sur la touche Start. Le portique se déplace vers sa position de maintenance.
aller en position d’attente 5
Cette fonction permet de contrôler la position d’attente du portique.
La position d’attente est la position vers laquelle le portique se déplace, lorsqu’il n’est pas néces-
sité pour l’opération de report.
Å Cliquer sur le bouton de commande aller en position d’attente et appuyer, aussi souvent que
solliciter, sur la touche Start. Le portique se déplace vers sa position d’attente.
aller au pt. de réf. axes 5
Cette fonction permet de contrôler l’impulsion de mise à zéro du portique.
L’impulsion de mise à zéro correspond au point zéro du portique, auquel se réfèrent les opéra-
tions de comptage du codeur incrémentiel. Le portique se déplace vers ce point zéro au cours du
test des références.
Å Cliquer sur le bouton de commande aller au pt. de réf. axes et appuyer, aussi souvent que
solliciter, sur la touche Start. Le portique se déplace vers le point zéro de l’axe X et Y.
Manuel d’utilisation HS-50 5 Fonctions élémentaires
Version du logiciel SR.501.xx Edition 12/99 FR 5.2 Fonctions élémentaires du portique
161
t IIt
test des référ. portique 5
Le portique soumet l’axe X et Y à un test des références après avoir cliqué sur ce bouton de
commande. Les axes se déplacent vers leur point zéro au cours de ce test, afin de déterminer
leur position sur la machine.
Å Cliquer sur le bouton de commande test des référ. portique et appuyer, aussi souvent que
solliciter, sur la touche Start. Le portique est alors soumis à un test des références.
5.2.3 Interface "test d’aspiration"
5
Å Cliquer sur l’icône rangée dans l’interface actuellement visualisée des fonctions élémen-
taires du portique X. L’interface utilisateur bascule vers l’interface "test d’aspiration"
(voir fig. 5.2 - 3
).
5
Fig. 5.2 - 3 Interface "test d’aspiration"
