5 Fonctions élémentaires Manuel d’utilisation HS-50 5.2 Fonctions élémentaires du portique Version du logiciel SR.501.xx Edition 12/99 FR 166 t I I t 5.2.5.1 F onctions Les fonctions , perme ttant de modifier et de valid…
Manuel d’utilisation HS-50 5 Fonctions élémentaires
Version du logiciel SR.501.xx Edition 12/99 FR 5.2 Fonctions élémentaires du portique
165
t IIt
5.2.5 Interface "configuration pipette tête revolver"
5
Å Cliquer sur l’icône rangée dans l’interface actuellement affichée des fonctions élémentai-
res du portique X. L’interface utilisateur bascule vers l’interface "configuration pipette tête revol-
ver" (voir fig. 5.2 - 6
).
5

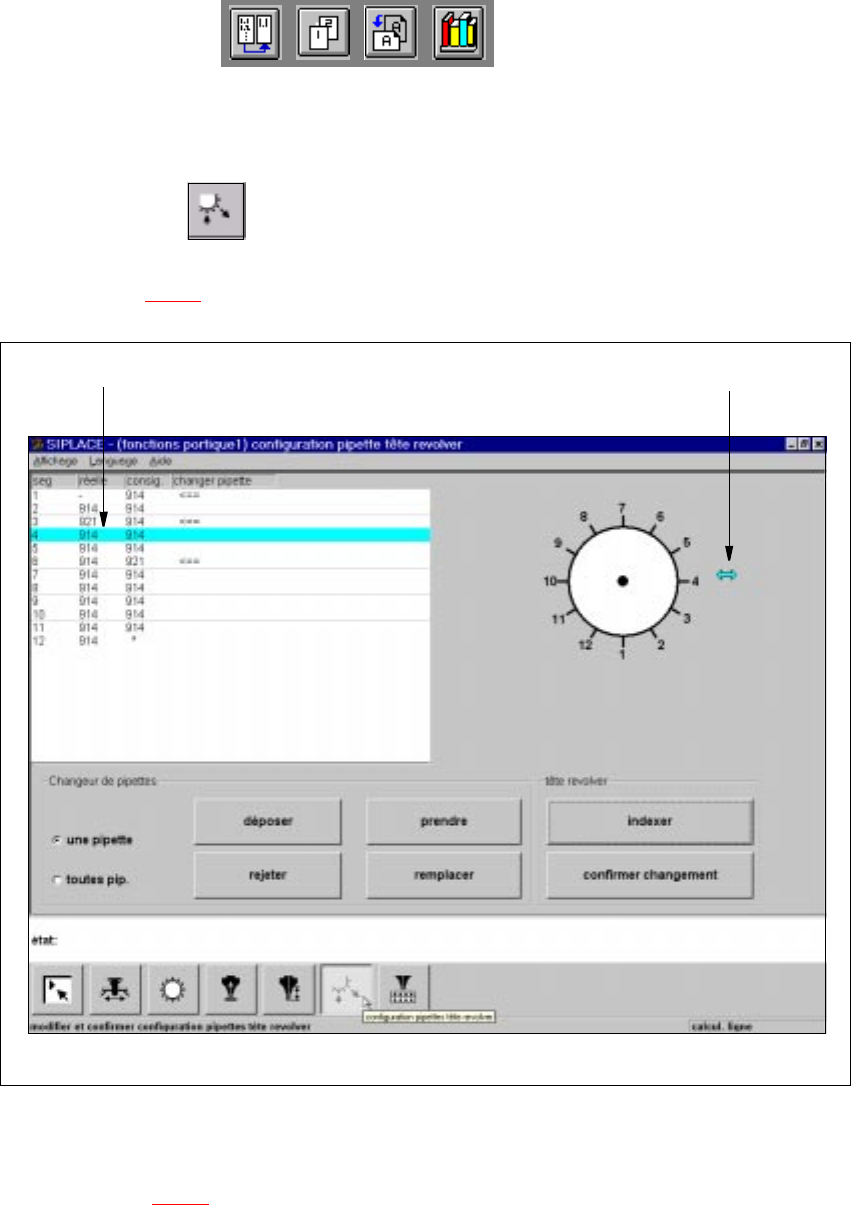

Fig. 5.2 - 5 Interface "configuration pipette tête revolver"
5
Légende de fig.
5.2 - 5
(1) La rubrique allouée à la buse se trouvant en position de remplacement revêt une couleur bleu
clair.
(2) La pointe de la flèche est dirigée vers le numéro de la buse se trouvant en position de
remplacement.
5
1 2
5 Fonctions élémentaires Manuel d’utilisation HS-50
5.2 Fonctions élémentaires du portique Version du logiciel SR.501.xx Edition 12/99 FR
166
t IIt
5.2.5.1 Fonctions
Les fonctions, permettant de modifier et de valider la configuration pipette de la tête revolver, sont
disponibles dans l’interface "configuration pipette tête revolver". La fonction sélectionnée est sou-
mise à application après avoir cliqué sur le bouton de commande associé à la dite fonction. 5
NOTA
La mise à exécution des fonctions "déposer", "prendre", "rejeter" et "remplacer" n’est réalisable
que si un changeur de pipettes est monté sur la machine et configuré aux options machine.
Paramétrage prédéfini: 5
5
une pipette
Les fonctions "déposer", "prendre", "rejeter" ou "remplacer" ne sont soumises à application que
pour la pipette sélectionnée, après avoir activé ce bouton radio. Une boîte de dialogue, invitant
l’opérateur à taper le numéro de la buse affectée à la pipette sélectionnée, s’ouvre après avoir
appelé l’une de ces 4 fonctions.
Le numéro de la buse se trouvant actuellement en position de remplacement est affiché par défaut
(pointage de la flèche, voir fig.
5.2 - 5
). 5
Å Activer le bouton radio une pipette.
Å Cliquer sur le bouton de commande associé à la fonction devant être soumise à application.

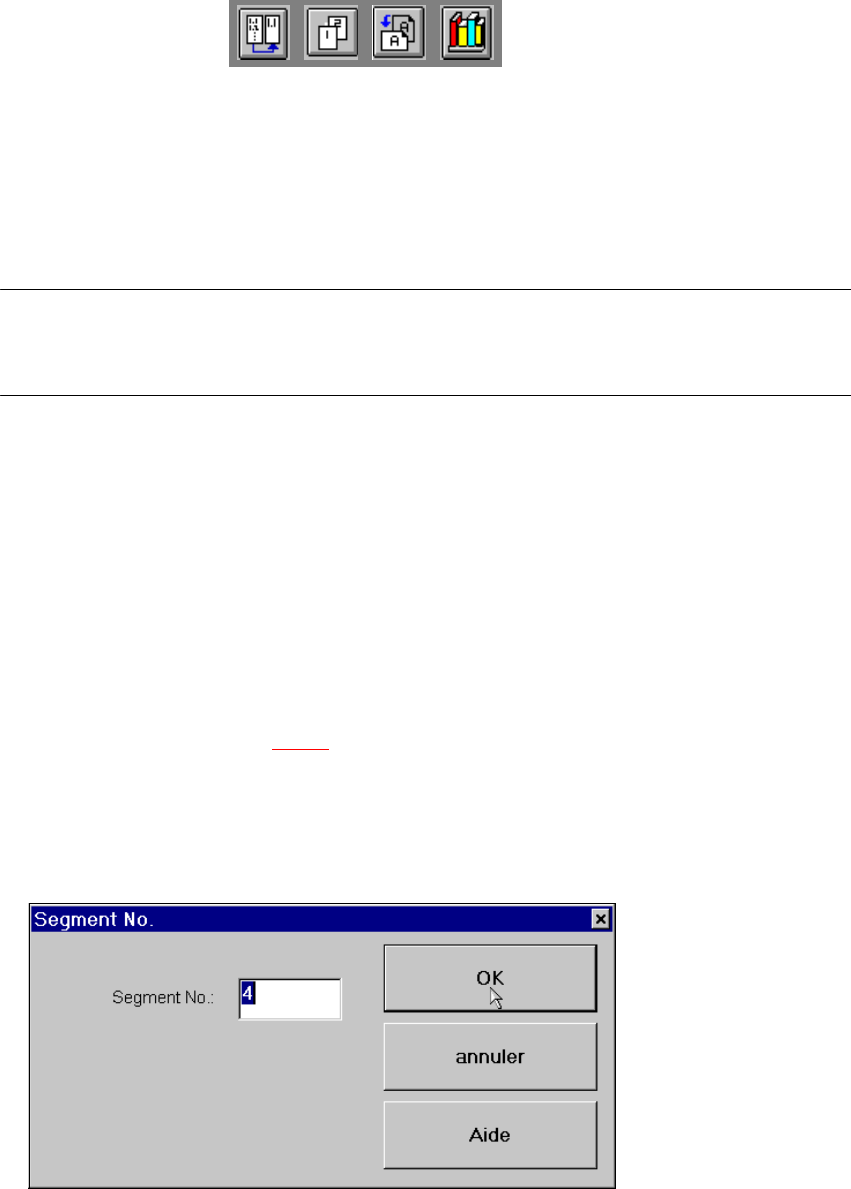

La boîte de dialogue suivante s’ouvre.
5
Å Taper dans la zone de texte le numéro de la buse sélectionnée et valider cette entrée en cli-
quant sur OK. La pipette sélectionnée est alors soumise à l’application de la fonction appelée.
5
Manuel d’utilisation HS-50 5 Fonctions élémentaires
Version du logiciel SR.501.xx Edition 12/99 FR 5.2 Fonctions élémentaires du portique
167
t IIt
toutes les pipettes
Toutes les pipettes montées sur la tête revolver sont soumises à l’application des fonctions "dé-
poser", "prendre" ou rejeter après avoir activé ce bouton radio. 5
Å Activer le bouton radio toutes les pipettes.
Å Cliquer sur le bouton de commande associé à la fonction devant être soumise à application.
Toutes les pipettes montées sur la tête revolver sont alors soumises à l’application de cette
fonction.
déposer 5
Ce bouton permet de déposer les pipettes dans le magasin correspondant du changeur de pipet-
tes (respectivement de déposer la pipette montée sur la buse sélectionnée).
Å Cliquer à cet effet sur le bouton de commande déposer.
Cette fonction est immédiatement soumise à application, lorsque le bouton radio "toutes les
pipettes" est activé.
Une boîte de dialogue, invitant l’opérateur à taper le numéro de la buse, s’ouvre après avoir
activé le bouton radio "une pipette" (voir page
166
).
rejeter 5
Ce bouton permet d’éjecter dans le bac à rejet toutes les pipettes ou la pipette montée sur la
buse sélectionnée.
Å Cliquer à cet effet sur le bouton de commande rejeter.
Cette fonction est immédiatement soumise à application, lorsque le bouton radio "toutes les
pipettes" est activé.
Une boîte de dialogue, invitant l’opérateur à taper le numéro de la buse, s’ouvre après avoir
activé le bouton radio "une pipette" (voir page
166
).
prendre 5
Ce bouton permet de prélever des magasins correspondants les pipettes prescrites pour la carte
actuelle (respectivement de déposer la pipette montée sur la buse sélectionnée).
Å Cliquer à cet effet sur le bouton de commande prendre.
Cette fonction est immédiatement soumise à application, lorsque le bouton radio "toutes les
pipettes" est activé.
Une boîte de dialogue, invitant l’opérateur à taper le numéro de la buse, s’ouvre après avoir
activé le bouton radio "une pipette" (voir page 166
).
