Manuel d’utilisation HS-50 5 Fonctions élémentaires
Version du logiciel SR.501.xx Edition 12/99 FR 5.3 Fonctions élémentaires du convoyeur
177
t IIt
actualiser 5
La fonction "actualiser" permet de vérifier si les capteurs (capteurs ultrason) incorporés au con-
voyeur sont dûment réglés. Cette vérification est réalisée en positionnant un PCB au-dessus d’un
capteur. 5
Le dernier état, dans lequel se trouvaient les barrages photoélectriques du convoyeur d’entrée
(CE), du convoyeur de travail 1 (ZT1), du convoyeur médian (CM), du convoyeur de travail 2 (ZT2)
et du convoyeur de sortie (CS), est affiché au-dessus du bouton de commande "actualiser". Les
états actuels sont interrogés et affichés en mettant la fonction "actualiser" à exécution (voir
fig.
5.3 - 1
). 5
Å Positionner un PCB au-dessus du capteur incorporé au convoyeur concerné.
Å Cliquer sur le bouton de commande actualiser rangé dans le champ "capteur".
Les capteurs sont actualisés et le résultat de cette actualisation affiché au-dessus de ce bou-
ton de commande.
Chaque capteur peut se trouver dans l’un des deux états suivants: 5
1 = Le capteur a répondu.
Un PCB est placé sur le convoyeur correspondant. 5
0 = Le capteur n’a pas répondu.
Aucun PCB n’est placé sur le convoyeur correspondant. 5
Å Le cas échéant, répéter ces opérations pour chacune des différentes sections du convoyeur.
marche 5
Cette fonction permet de contrôler le fonctionnement du convoyeur à vitesse réduite et à vitesse
élevée, tout en mentionnant que le convoyeur d’entrée ne marche qu’à vitesse élevée. 5
NOTA
Vider le convoyeur avant de soumettre cette fonction à application. 5
Å Cliquer sur le bouton de commande PCB sur conv. de sortie rangé dans le champ "Zone de
travail 2", afin de vider le convoyeur.
Å Cocher la case "grand vitesse" rangée dans le champ "convoyeur" pour faire marcher le con-
voyeur à vitesse élevée.
Å Désactiver cette case, lorsque le convoyeur doit marcher à vitesse réduite.
NOTA
Le convoyeur d’entrée ne marche qu’à vitesse élevée. 5
5 Fonctions élémentaires Manuel d’utilisation HS-50
5.3 Fonctions élémentaires du convoyeur Version du logiciel SR.501.xx Edition 12/99 FR
178
t IIt

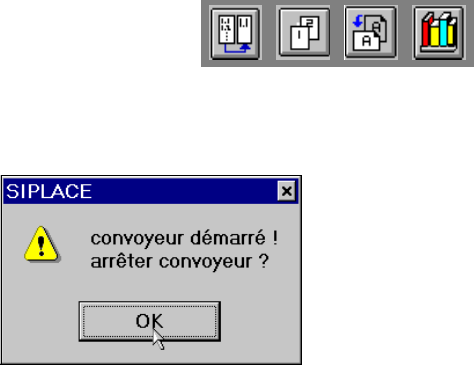

Å Cliquer sur le bouton de commande marche. La boîte de dialogue suivante s’ouvre.
5
Les convoyeurs marchent à la vitesse paramétrée.
Toutes les fonctions sont verrouillées. 5
Å Cliquer sur le bouton OK rangé dans la boîte de dialogue pour clore cette opération.
Les convoyeurs sont arrêtés, et la boîte de dialogue se referme.
Toutes les fonctions sont à nouveau déverrouillées.
5
Manuel d’utilisation HS-50 5 Fonctions élémentaires
Version du logiciel SR.501.xx Edition 12/99 FR 5.3 Fonctions élémentaires du convoyeur
179
t IIt
5.3.2 Interface "largeur convoyeur"
5
Å Cliquer sur l’icône rangée dans l’interface der "fonctions convoyeur".
L’interface utilisateur bascule vers l’interface "largeur convoyeur" (voir fig. 5.3 - 2
).
5
Fig. 5.3 - 2 Interface "largeur convoyeur"
5
ATTENTION
Avant de régler la largeur du convoyeur, veiller à ce qu’aucun PCB ou objet soit placé dans la
zone de convoyage. Sinon, la machine et le PCB pourrait être endommagés!
5
