6 Fonctions du sys tème Vision Manuel d’utilisation HS-50 6.5 Apprentissage marqu e Version du logiciel S R.501.xx Edition 12/99 FR 216 t I I t 6.5.3.2 Option "charger marque" NOTE 6 Après avoir appelé l’option…
Manuel d’utilisation HS-50 6 Fonctions du système Vision
Version du logiciel SR.501.xx Edition 12/99 FR 6.5 Apprentissage marque
215
t IIt
Vous quittez le calculateur de station après avoir cliqué sur le bouton de commande "sauvegarder
marque". Les données de la marque sont transmises au calculateur de ligne, y sont enregistrées,
et la liste des numéros des marques actualisée. 6
Le calculateur de station transmet les données des marques au calculateur de ligne. La liste des
numéros des marques n’est pas transmise au calculateur de ligne, étant donné qu’il actualise lui-
même cette liste, en fonction des données des marques modifiées et qu’il met à jour les données
des marques modifiées sur les autres stations. Les tableaux de conversion sont enregistrés loca-
lement sur le calculateur de station. 6
6.5.3.1 Option "sélectionner portique"
Cette option permet de sélectionner le portique 1, portique 2, portique 3 ou le portique 4 en tant
que portique d’apprentissage, en activant le bouton radio correspondant. Le paramétrage par dé-
faut est portique 1. 6
Å Positionner le pointeur sur le portique sélectionné.
Å Cliquer sur le bouton radio associé à ce portique. Il est alors rempli d’un point noir.
6

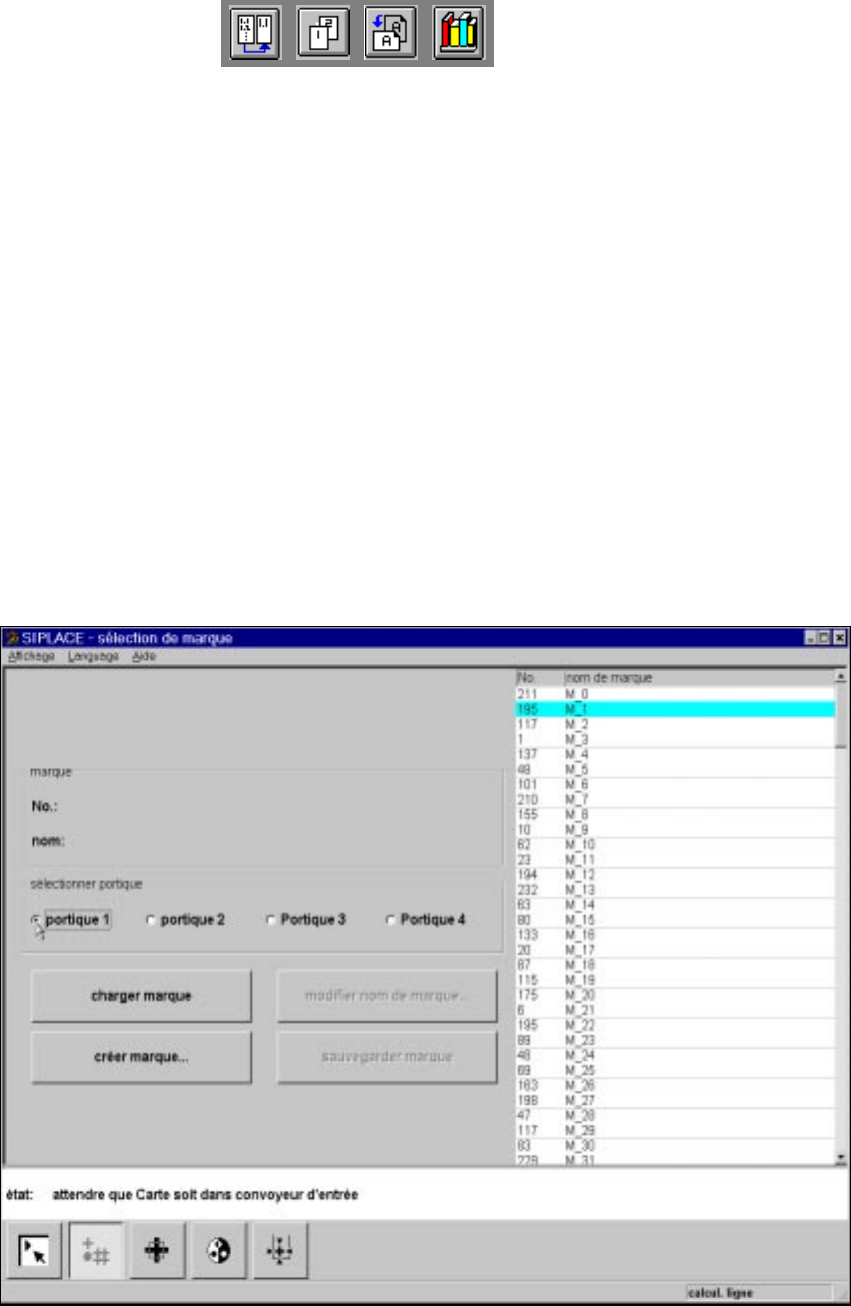

Fig. 6.5 - 8 Menu "sélection de marque", option "sélectionner portique"
Á
sélection portique
6 Fonctions du système Vision Manuel d’utilisation HS-50
6.5 Apprentissage marque Version du logiciel SR.501.xx Edition 12/99 FR
216
t IIt
6.5.3.2 Option "charger marque"
NOTE 6
Après avoir appelé l’option "charger marque", la boîte de sélection "Enregistrer données de mar-
que" s’ouvre immédiatement, lorsqu’une marque a été traitée auparavant (voir fig. 6.5 - 7).

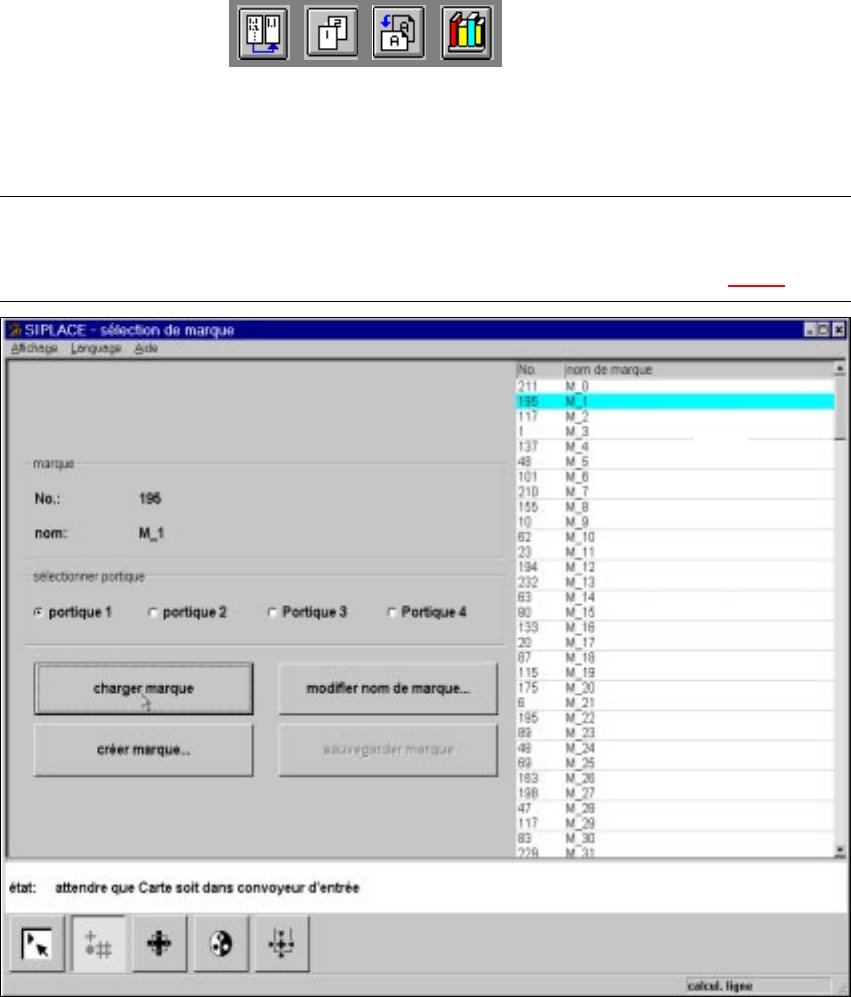

Fig. 6.5 - 9 Menu "sélection de marque", option "charger marque"
Les données de la marque sont transmises au calculateur de ligne, lors de leur enregistrement.
La liste des numéros des marques est en sus actualisée. 6
– Sélectionner une certaine marque affichée dans la liste déroulante en cliquant dessus.
La marque sélectionnée est mise en évidence par une barre de couleur cyan.
– Cliquer sur le bouton de commande "charger marque". L’appellation et le numéro de la marque
sont affichés dans le champ "Marque".
Le calculateur de station sollicite le calculateur de ligne de lui transmettre les données de la mar-
que sélectionnée. La structure modèle et le champ de recherche modèle sont transmis au contrô-
leur de machine qui les charge dans la mémoire du système MVS (téléchargement). Ensuite, la
structure des paramètres d’apprentissage est initialisée avec les valeurs actuelles sur le calcula-
teur de station 6
Á
Á
Zone d’affichage du numéro et du nom de la marque
Liste
Á
La marque sélectionnée
est mise en évidence
par une barre de
couleur cyan.
Manuel d’utilisation HS-50 6 Fonctions du système Vision
Version du logiciel SR.501.xx Edition 12/99 FR 6.5 Apprentissage marque
217
t IIt
6.5.3.3 Option "changer nom marque"
NOTE 6
Cette option ne peut être activée qu’après avoir chargé une marque. Sinon, le bouton de com-
mande "changer nom marque" reste inactif. Cet état est signalisé par le ton grisé de l’appellation
de ce bouton.
– Charger la marque sélectionnée, comme décrit dans paragraphe 6.5.3.2
, page 216.
– Cliquer sur le bouton de commande "changer nom marque".
Une boîte d’édition apparaît sur l’écran.
– Taper dans la zone de texte "Nouveau nom" la nouvelle appellation de la marque.
– Cliquer sur "OK" pour réaliser la modification du nom.
La liste des marques est alors actualisée.
– Cliquer sur "annuler" pour annuler cette modification.
6

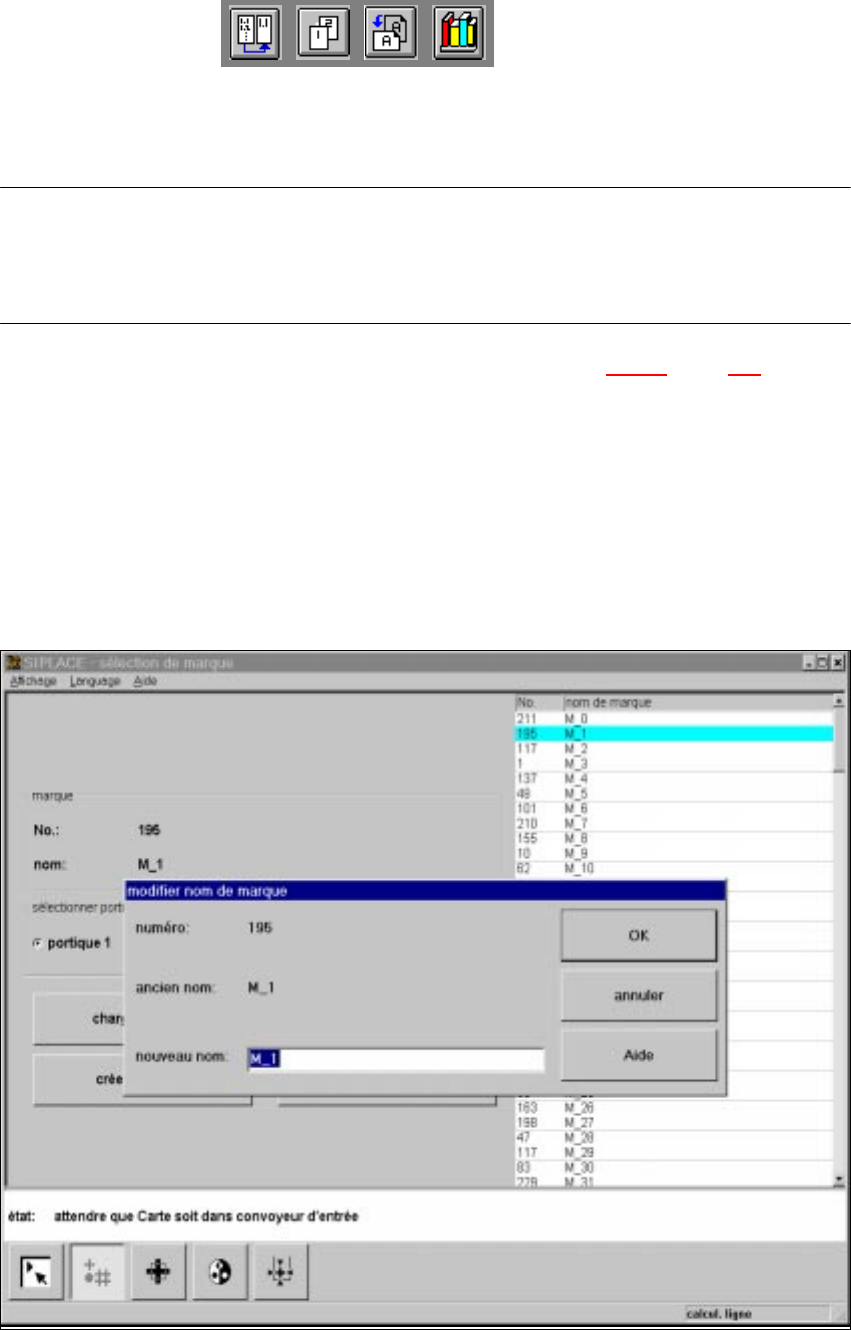

Fig. 6.5 - 10 Option "changer nom marque", boîte d’édition de la nouvelle appellation
