1.5 Description de la machine
1.5.1 Description fonctionnelle
La machine automatique de report est une machine de placement modulaire très performante, do-
tée de quatre systèmes d’axe de portique. Un système de reconnaissance optique des PCB et
une tête revolver 12 buses en forme d’étoile sont montés sur chaque portique. Les têtes revolver,
équipées d’un système de reconnaissance optique des composants, prélèvent les composants
(comp.) des modules de distribution stationnaires et les reportent sur les PCB serrés sur le con-
voyeur. 1
1

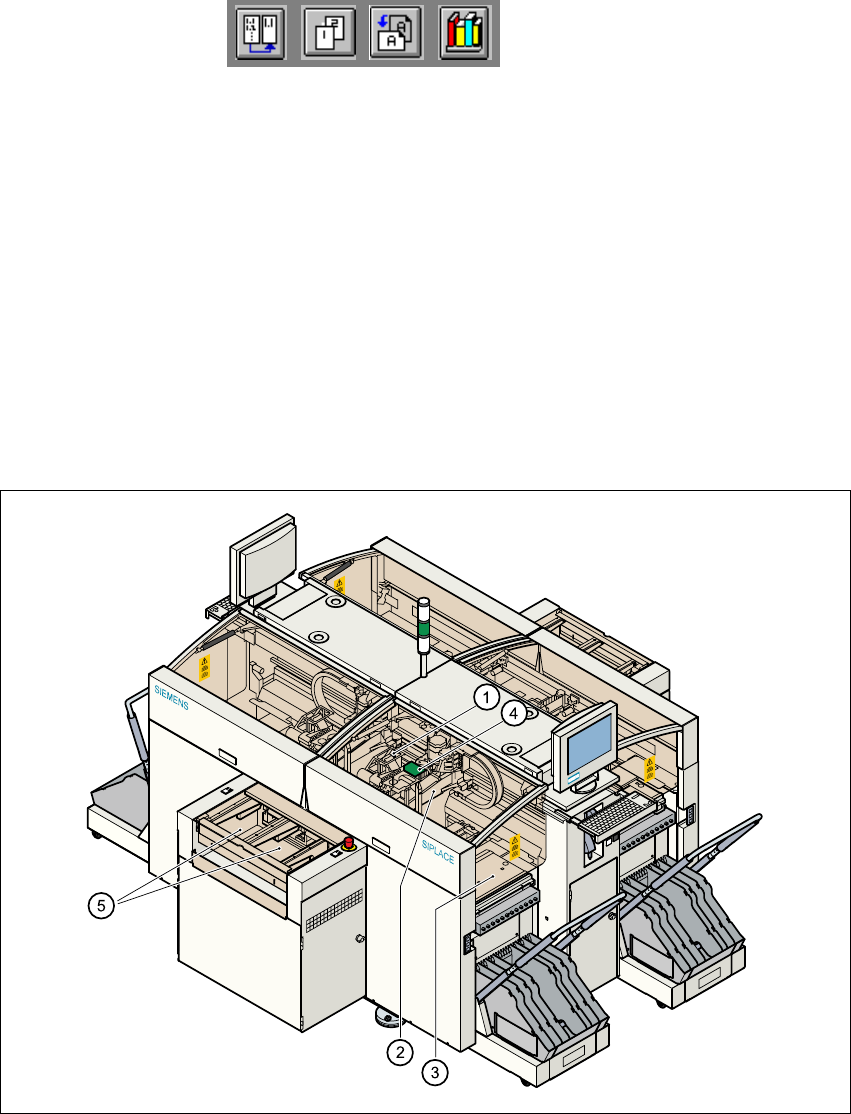

Fig. 1.5 - 1 Description fonctionnelle de la machine automatique de report
(1)Tête revolver de report à 12 buses/DLM1 équipée d’une caméra de reconnaissance optique
des composants
(2)Système d’axe de portique avec caméra de reconnaissance optique des PCB
(3)Dispositif de distribution stationnaire des composants
(4)PCB serré
(5)Convoyeur (en option: double convoyeur)
1 Introduction, Caractéristiques techniques Manuel d’utilisation HS-50
1.5 Description de la machine Version du logiciel SR.501.xx Edition 12/99 FR
24
t IIt
La conception de la machine automatique de report, 1
– avec ses modules de distribution stationnaires,
– avec les PCB qui sont fixes durant l’opération de report
– et ses têtes de report indexables
offre une multitude d’avantages différents: 1
– Par exemple, la configuration pipette peut être adaptée à court terme et automatiquement au
prélèvement de composants de différentes tailles, grâce aux têtes revolver 12 buses flexibles
combinées aux changeurs de pipettes automatiques. Les courses et la séquence de report
peuvent être en sus optimisés.
– Les modules de distribution stationnaires permettent le prélèvement fiable de composants de
très petite taille.
– Le déport des composants sur le PCB durant leur report -comme c’est souvent le cas lorsque
les PCB sont secoués- est aboli, étant donné que le PCB est serré durant l’opération de report.
– Des systèmes de centrage (systèmes Vision) des composants et des PCB très étudiés garan-
tissent une précision de positionnement des composants très élevée.
– La recharge des composants et le raccordement des bandes sont réalisés sans arrêt machine.
– Les tables de changement rapide préchargées permettent de reconfigurer la machine automa-
tique de report sans que des temps d’arrêt machine importants en résultent.
1.5.2 Caractéristiques techniques - Vue d’ensemble de la machine
1
Palette des composants De 0402 à PLCC44, SO32, DRAM
Cadence de report maxi de la tête revolver
12 buses/DLM1
50.000 comp./h
Temps de cycles de la tête revolver
125 ms indépendamment du type de compo-
sant
Précision
± 90 µm à 4 sigma
± 135 µm à 6 sigma
Taille des PCB
50 x 50 mm à 368 x 460 mm
2" x 2" à 14,5" x 18"
Capacité de distribution 96 pistes au maximum pour bandes de 8 mm
Modules de distribution Bandes, boîtiers en vrac
Système d’exploitation Microsoft Windows NT / RMOS
Chaînage Inline ou autonome
Encombrement 7,5 m² / module
Manuel d’utilisation HS-50 1 Introduction, Caractéristiques techniques
Version du logiciel SR.501.xx Edition 12/99 FR 1.6 Conception de la ligne
25
t IIt
1.6 Conception de la ligne
1.6.1 Sommaire
Il est possible de relier la machine automatique de report aux stations d’entrée et de sortie, aux
installations de sérigraphie, aux fours à braser et aux autres machines automatiques de report
de la gamme SIPLACE S-20, F4, F5 ainsi qu’à la station de collage SIPLACE G. Tous les modu-
les SIPLACE sont alimentés en données par l’ordinateur de ligne UNIX. Des interfaces adéqua-
tes permettent la liaison à un système de traitement des données d’ordre supérieur.
1.6.2 Caractéristiques techniques - Conception de la ligne
* SIPLACE HS-50, SIPLACE 80 S-20 ou SIPLACE 80 F4 équipée d’une tête revolver 12 buses
** SIPLACE 80 F4 / F5
1
Système Lignes de report SIPLACE
Modules
SIPLACE HS-50 / SIPLACE 80 S-20/
SIPLACE 80 F4 / SIPLACE 80 F5
Appareils périphériques
Stations d’entrée/sortie
Appareils de sérigraphie
Fours à braser
Postes d’inspection, etc.
Palette des composants De 0402 * à 55 mm x 55 mm **
Convoyeur Réglage automatique de sa largeur
Taille des PCB 50 mm x 50 mm à 368 mm x 460 mm
Cadence de report En fonction de la jonction des modules
Encombrement
4 m² / module SIPLACE 80
7,5 m² / module SIPLACE HS-50
