1 Introduction, Caractéristiques techniques Manuel d’utilisation HS-50 1.7 Caractéristiques de connex ion de la ma chine automatique de repor t Version du logiciel SR.501.xx Edition 12/99 FR 26 t I I t 1.7 Cara ctéristiq…
Manuel d’utilisation HS-50 1 Introduction, Caractéristiques techniques
Version du logiciel SR.501.xx Edition 12/99 FR 1.6 Conception de la ligne
25
t IIt
1.6 Conception de la ligne
1.6.1 Sommaire
Il est possible de relier la machine automatique de report aux stations d’entrée et de sortie, aux
installations de sérigraphie, aux fours à braser et aux autres machines automatiques de report
de la gamme SIPLACE S-20, F4, F5 ainsi qu’à la station de collage SIPLACE G. Tous les modu-
les SIPLACE sont alimentés en données par l’ordinateur de ligne UNIX. Des interfaces adéqua-
tes permettent la liaison à un système de traitement des données d’ordre supérieur.
1.6.2 Caractéristiques techniques - Conception de la ligne
* SIPLACE HS-50, SIPLACE 80 S-20 ou SIPLACE 80 F4 équipée d’une tête revolver 12 buses
** SIPLACE 80 F4 / F5
1
Système Lignes de report SIPLACE
Modules
SIPLACE HS-50 / SIPLACE 80 S-20/
SIPLACE 80 F4 / SIPLACE 80 F5
Appareils périphériques
Stations d’entrée/sortie
Appareils de sérigraphie
Fours à braser
Postes d’inspection, etc.
Palette des composants De 0402 * à 55 mm x 55 mm **
Convoyeur Réglage automatique de sa largeur
Taille des PCB 50 mm x 50 mm à 368 mm x 460 mm
Cadence de report En fonction de la jonction des modules
Encombrement
4 m² / module SIPLACE 80
7,5 m² / module SIPLACE HS-50
1 Introduction, Caractéristiques techniques Manuel d’utilisation HS-50
1.7 Caractéristiques de connexion de la machine automatique de report Version du logiciel SR.501.xx Edition 12/99 FR
26
t IIt
1.7 Caractéristiques de connexion de la machine auto-
matique de report
1.7.1 Points de connexion électriques et pneumatiques de la machine
automatique de report
1

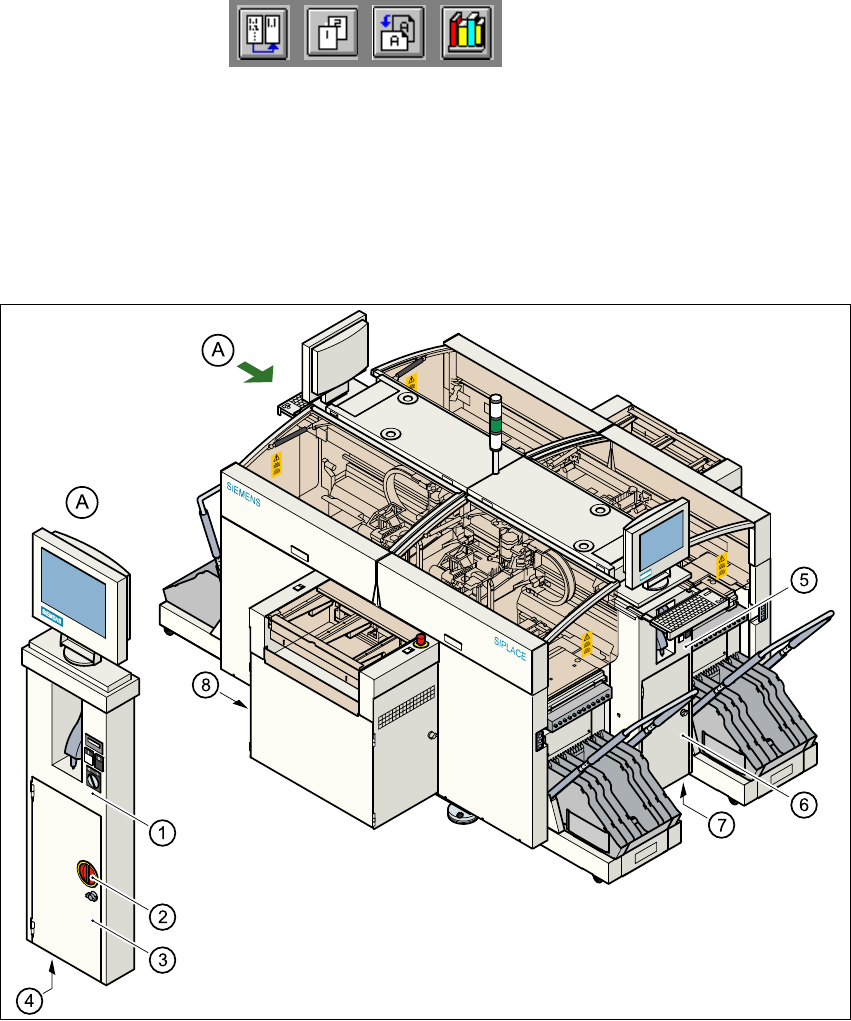

Fig. 1.7 - 1 Points de connexion électriques et pneumatiques de la machine automatique de report
(1) Panneau de commande, côté gauche
(2)Interrupteur principal
(3) Porte protégeant la baie d’alimentation électrique
(4) Orifice permettant l’introduction du câble d’alimentation électrique
(5) Panneau de commande, côté droit
(6) Porte protégeant le groupe pneumatique
(7) Orifice permettant l’introduction du câble de l’alimentation en air comprimé
(8) Port LAN branché à l’ordinateur de station
Manuel d’utilisation HS-50 1 Introduction, Caractéristiques techniques
Version du logiciel SR.501.xx Edition 12/99 FR 1.7 Caractéristiques de connexion de la machine automatique de report
27
t IIt
DANGER
L’automate est alimenté en 3 x 204 V CA (version américaine), 3 x 230 V CA, 3 x 380 V CA,
3 x 400 V CA ou 3 x 415 V CA ± 5 %, 50/60 Hz. Il en résulte que certaines composantes de cette
ligne sont soumises à des tensions dangereuses -même lorsque l’interrupteur principal est éteint.
La manipulation inadéquate de cette machine automatique de report peut entraîner le décès ou
de graves blessures corporelles des personnes y opérant ainsi que des dégâts matériels impor-
tants. 1
AVERTISSEMENT
Ne jamais débrancher les conduites d’air comprimé sous pression. Danger de blessure! 1
1.7.2 Caractéristiques techniques - Charges de connexion électrique
1
Tension d’alimentation
3 x 204 V CA ± 5 %; 50/60 Hz (U.S.A)
3 x 230 V CA ± 5 %; 50/60 Hz
3 x 380 V CA ± 5 %; 50/60 Hz
3 x 400 V CA ± 5 %; 50/60 Hz (Europe)
3 x 415 V CA ± 5 %; 50/60 Hz
Fusibles
3 x 32 A (3 x 204 V CA)
3 x 32 A (3 x 230 V CA)
3 x 16 A (3 x 380 V CA)
3 x 16 A (3 x 400 V CA)
3 x 16 A (3 x 415 V CA)
Charge globale connectée 11,1 kVA
Puissance totale 9 kW
Chute absolue de tension 10 msec au maximum
