Manuel d’utilisation HS-50 6 Fonctions du système Vision Version du logiciel SR.501.xx Edition 12/99 FR 6.6 Tester c omposant 263 t I I t 6.6.4.4 Option "mesurer" NOTE 6 Avant d’active r cette o ption, veiller …
6 Fonctions du système Vision Manuel d’utilisation HS-50
6.6 Tester composant Version du logiciel SR.501.xx Edition 12/99 FR
262
t IIt
6

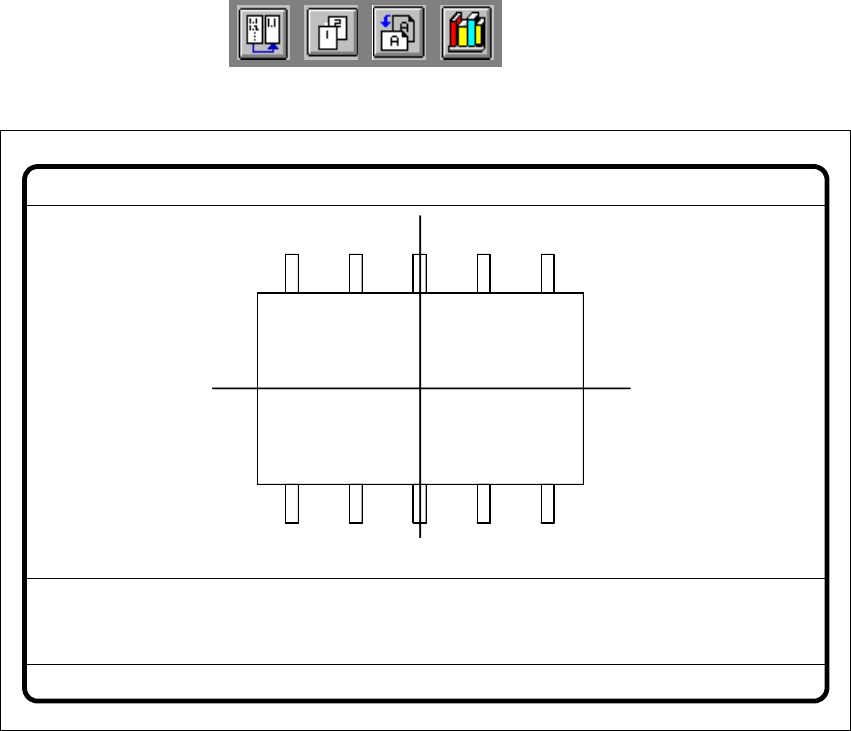

Fig. 6.6 - 19 Menu "Tester composant", image vidéo "tester compos."
Å Appuyer sur la touche "RETURN" pour appeler consécutivement tous les pas de mesure
définis. Une instruction de mesure est lancée à chaque pression exercée sur la touche
"RETURN", et le résultat de la mesure est affiché sur l’écran.
Å Appuyer sur la touche "ESC" pour quitter cette option. L’image vidéo disparaît, et le menu
"Tester composant" est de nouveau affiché.
forme boît. = 5tester compos.
RET: tester compos.
Manuel d’utilisation HS-50 6 Fonctions du système Vision
Version du logiciel SR.501.xx Edition 12/99 FR 6.6 Tester composant
263
t IIt
6.6.4.4 Option "mesurer"
NOTE 6
Avant d’activer cette option, veiller à ce qu’auparavant un numéro de boîtier ait été chargé et un
composant prélevé.
6

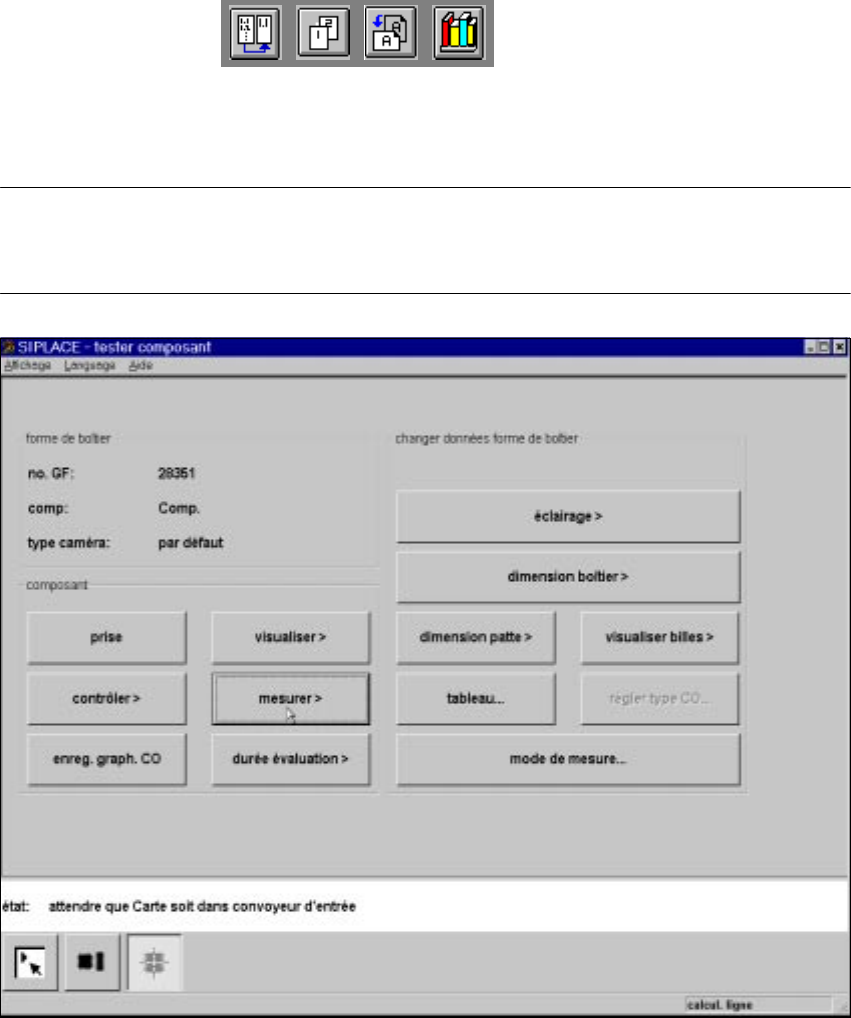

Fig. 6.6 - 20 Menu "Tester composant", option "mesurer"
Les actions suivantes sont déclenchées après avoir cliqué sur ce bouton: 6
– l’image vidéo est visualisée sur l’écran,
– l’instruction de mesurage est lancée avec les paramètres prédéfinis,
– la MVS exécute, les uns après les autres, les pas de mesure spécifiques composant,
– les valeurs mesurées sont affichées sur l’image vidéo.
6 Fonctions du système Vision Manuel d’utilisation HS-50
6.6 Tester composant Version du logiciel SR.501.xx Edition 12/99 FR
264
t IIt
6
Fig. 6.6 - 21 Menu "Tester composant", image vidéo "mesurer compos."
Mesure optique des composants traditionnels dotés de pattes 6
Le réticule signalise le centre de gravité du composant. Les contours du composant sont souli-
gnés par des couleurs. 6
Les valeurs mesurées correspondent aux paramètres géométriques du composant, tels que 6
– divergence des pattes
La valeur correspondant à la divergence des pattes est affichée après avoir sélectionné le
mode de mesure "Lead".
–pas
La valeur correspondant au pas des pattes est affichée après avoir sélectionné le mode de
mesure "Corner" comme dernière étape de mesure.
– nombre des pattes
– décalage en X- / Y
– orthogonalité
– dimensions du composant
– décalage de l’angle de rotation et
– coefficient de qualité de la mesure.
mesurer compos. for me boît. = 5
offs. X. = ... offs. Y = ... Phi [deg] = ...
ort. [°] = ...
nombre pattes = ...
qualité = ...
long. [mm] = ...
largeur [mm] = ...
espacem [mm] =
RET: mesurer composant
P. dev. [mm] =
