6 Fonctions du sys tème Vision Manuel d’utilisation HS-50 6.6 Tester composant Version du logiciel S R.501.xx Edition 12/99 FR 278 t I I t L ’ image vidé o appara ît sur l’écra n pour con trôle r et ré gler l ’éclair age…
Manuel d’utilisation HS-50 6 Fonctions du système Vision
Version du logiciel SR.501.xx Edition 12/99 FR 6.6 Tester composant
277
t IIt
– Les paramètres d’éclairage correspondent au
– contraste de l’image
– niveau d’éclairage plat, bas, moyen ou haut permettant d’éclairer le composant (réglage de
la luminosité).
– Paramètres de gradation des couleurs (5 sections)
– 10 paramètres, valeurs "IN"
– 10 paramètres, valeurs "OUT"
Ces paramètres sont saisis dans le fichier GF enregistré sur le calculateur de ligne. Le fichier GF
est transmis, sur demande, au calculateur de station. Il est ensuite converti et transféré au con-
trôleur de machine du MVS. 6
Un paramètre modifié est saisi dans le fichier x.SST qui est ensuite converti et téléchargé sur le
contrôleur de machine du MVS. 6
6.6.4.8 Option "éclairage"
6

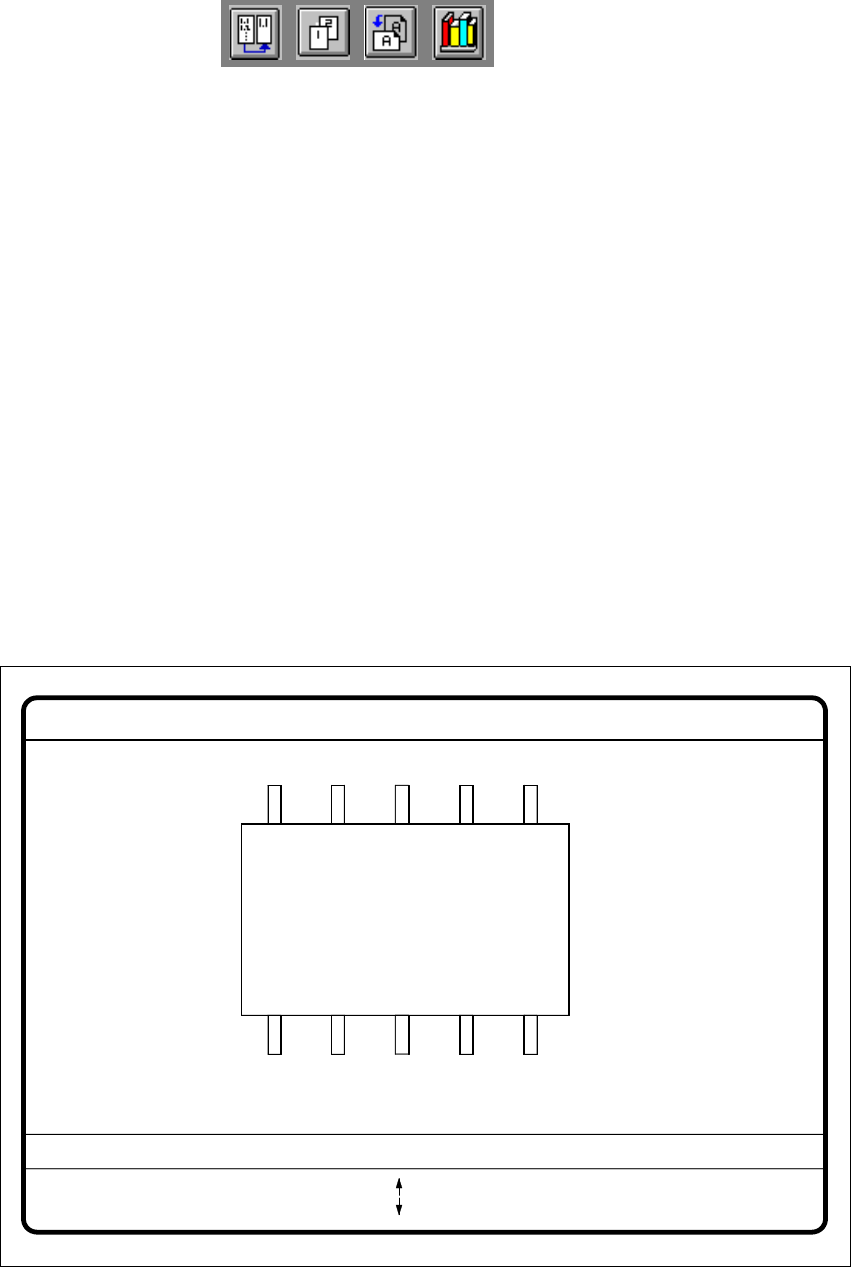

Fig. 6.6 - 26 Menu "Tester composant", image vidéo "éclairage"
for me boît. = 5éclairage
: clarté plus gr.
: clartè plus pt.
RET: tester comp.
Tab: éclairage
éclairage = sup. plat/plat/moyen/raide clartè = 0 ... 255
blanc: larg. de pas
larg. de pas
6 Fonctions du système Vision Manuel d’utilisation HS-50
6.6 Tester composant Version du logiciel SR.501.xx Edition 12/99 FR
278
t IIt
L’image vidéo apparaît sur l’écran pour contrôler et régler l’éclairage, après avoir sélectionné cette
option. 6
Å Les touches de déplacement curseur permettent d’augmenter ou de réduire la luminosité des
rangées de DEL intégrées au système de caméra de reconnaissance optique du positionne-
ment des composants. Le degré de luminosité peut être choisi entre 256 échelons, tout en
mentionnant que la valeur 255 correspond au degré maxi.
Å La touche d’espacement permet de régler le pas, afférent au réglage de la luminosité, de 1 à
10 um et l’inverse.
Å La touche Tab permet de sélectionner l’un des quatre niveaux d’éclairage, c-à-d. entre le ni-
veau haut (rangée de DEL supérieure), niveau moyen (deuxième rangée de DEL), niveau bas
(troisième rangée de DEL) et l’éclairage plat de la caméra (rangée de DEL inférieure). Le ni-
veau d’éclairage plat est exploité pour le centrage optique des Flip-Chip réalisé à l’aide de la
tête revolver 6 buses et du système d’éclairage approprié aux Flip-Chip, Bare Dies et compo-
sants standardisés.
Å Appuyer sur la touche "RETURN" pour mettre à exécution les différents pas de mesure saisis
dans les critères de mesure.
Å Appuyer sur la touche "ESC" pour quitter cette option. Vous basculez de nouveau vers le menu
"Tester composant".
NOTE 6
Des instructions sur le choix des paramètres d’éclairage sont présentées dans paragraphe 6.7.6
à partir de page 312.
Manuel d’utilisation HS-50 6 Fonctions du système Vision
Version du logiciel SR.501.xx Edition 12/99 FR 6.6 Tester composant
279
t IIt
6.6.4.9 Option "dimension boîtier"
Cette option permet de modifier la largeur et la longueur optiques d’un boîtier, lorsque l’effet de la
réduction de la reproduction est trop fort. Cet effet survient essentiellement lors de la reproduction
des composants cylindriques, PLCC, BGA et des µBGA. 6
6
Fig. 6.6 - 27 Menu "Tester composant", image vidéo "dimension boîtier"
Å Les touches de déplacement curseur permettent de modifier la longueur et la largeur d’un
composant. Ses données géométriques actuelles sont affichées (voir remarque 276).
Å La touche d’espacement permet de passer d’un côté à l’autre du composant.
Å Appuyer sur la touche "RETURN" pour déclencher les différents pas de mesure spécifiés dans
les critères de mesure.
Å Appuyer sur la touche "ESC" pour quitter cette option.
for me boît. = 5
: plus grand
: plus petit
RET: tester comp.
blanc: côte boît.
côte boît. = long. op. [mm] = ... larg. op. [mm] = ...
dimension boîtier
