6 Fonctions du sys tème Vision Manuel d’utilisation HS-50 6.6 Tester composant Version du logiciel S R.501.xx Edition 12/99 FR 280 t I I t 6.6.4.10 Option "dimension pat te" Cette option p ermet d e modifier la…
Manuel d’utilisation HS-50 6 Fonctions du système Vision
Version du logiciel SR.501.xx Edition 12/99 FR 6.6 Tester composant
279
t IIt
6.6.4.9 Option "dimension boîtier"
Cette option permet de modifier la largeur et la longueur optiques d’un boîtier, lorsque l’effet de la
réduction de la reproduction est trop fort. Cet effet survient essentiellement lors de la reproduction
des composants cylindriques, PLCC, BGA et des µBGA. 6
6

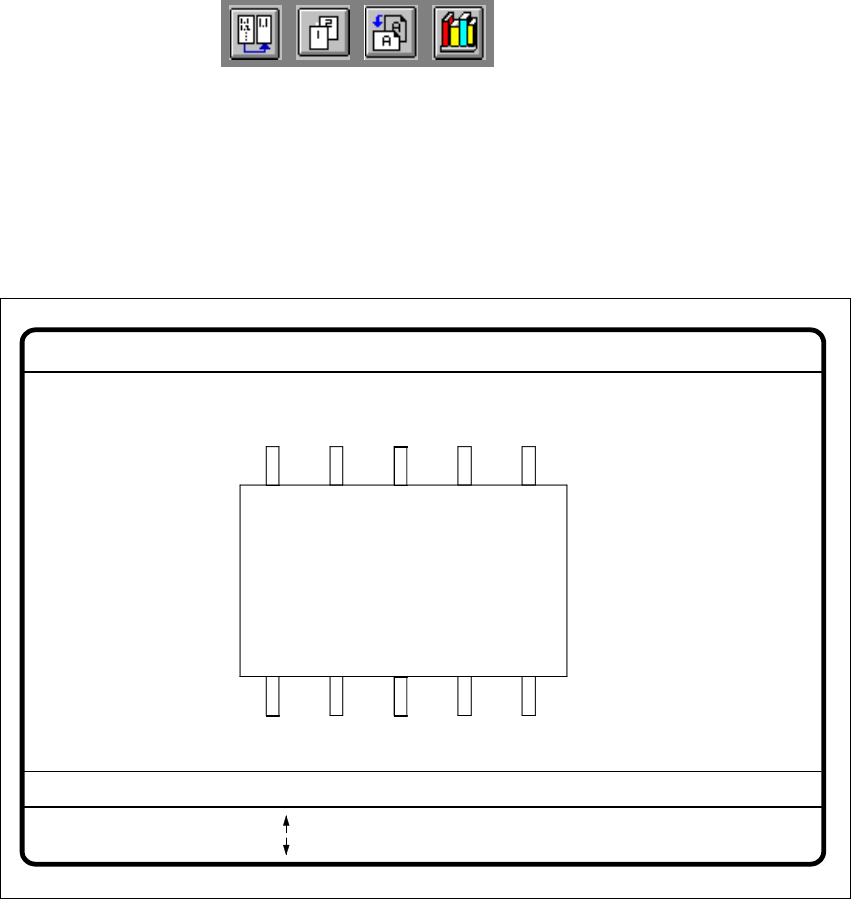

Fig. 6.6 - 27 Menu "Tester composant", image vidéo "dimension boîtier"
Å Les touches de déplacement curseur permettent de modifier la longueur et la largeur d’un
composant. Ses données géométriques actuelles sont affichées (voir remarque 276).
Å La touche d’espacement permet de passer d’un côté à l’autre du composant.
Å Appuyer sur la touche "RETURN" pour déclencher les différents pas de mesure spécifiés dans
les critères de mesure.
Å Appuyer sur la touche "ESC" pour quitter cette option.
for me boît. = 5
: plus grand
: plus petit
RET: tester comp.
blanc: côte boît.
côte boît. = long. op. [mm] = ... larg. op. [mm] = ...
dimension boîtier
6 Fonctions du système Vision Manuel d’utilisation HS-50
6.6 Tester composant Version du logiciel SR.501.xx Edition 12/99 FR
280
t IIt
6.6.4.10 Option "dimension patte"
Cette option permet de modifier la largeur et la longueur optiques des pattes. Il est également pos-
sible d’y modifier le contraste des pattes, lorsque la réduction de la reproduction entrave leur re-
connaissance fiable. 6
6

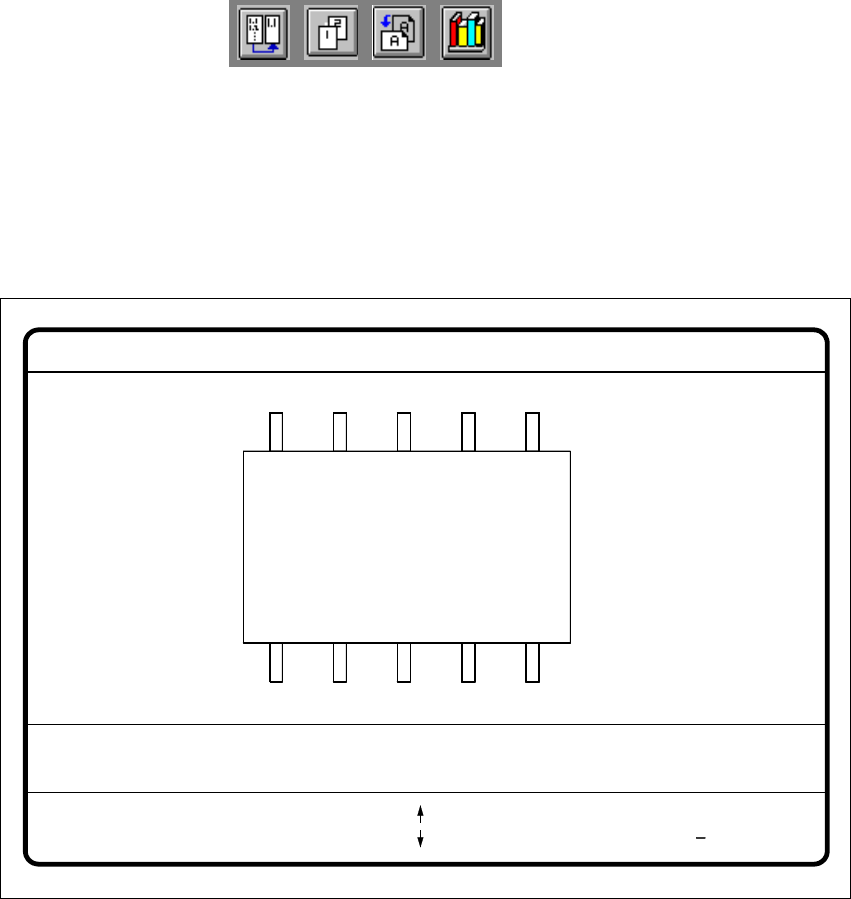

Fig. 6.6 - 28 Menu "Tester composant", option dimension patte
Å La touche de tabulation permet de sélectionner le modèle de pattes.
Å La touche d’espacement permet de sélectionner le côté de la patte.
Å Les signes + et – permettent d’augmenter ou de réduire le contraste des pattes.
Å Les touches de déplacement curseur permettent de modifier la largeur et la longueur des pat-
tes. Les contours du composant et les données géométriques actualisées des pattes sont vi-
sualisés sur l’écran vidéo.
Å Appuyer sur la touche "RETURN" pour déclencher les différents pas de mesure saisis dans
les critères de mesure spécifiques au composant sélectionné.
Å Appuyer sur la touche "ESC" pour interrompre cette option, lorsque tous les pas de mesure
n’ont pas été mis à exécution. Vous basculez de nouveau vers le menu "Tester composant".
forme boît. = 5dimension patte
+: contraste +
-: contraste
long. op. [mm] = ... larg. op [mm] = ...
côte patte =
définit. patte = 1..n
RET: tester comp.
Tab: modèle patte
blanc: côte patte
contra. pat. =
: plus grand
: plus petit
Manuel d’utilisation HS-50 6 Fonctions du système Vision
Version du logiciel SR.501.xx Edition 12/99 FR 6.6 Tester composant
281
t IIt
6.6.4.11 Option "visualiser billes"
Cette option permet de modifier la définition d’un modèle de billes. 6
6

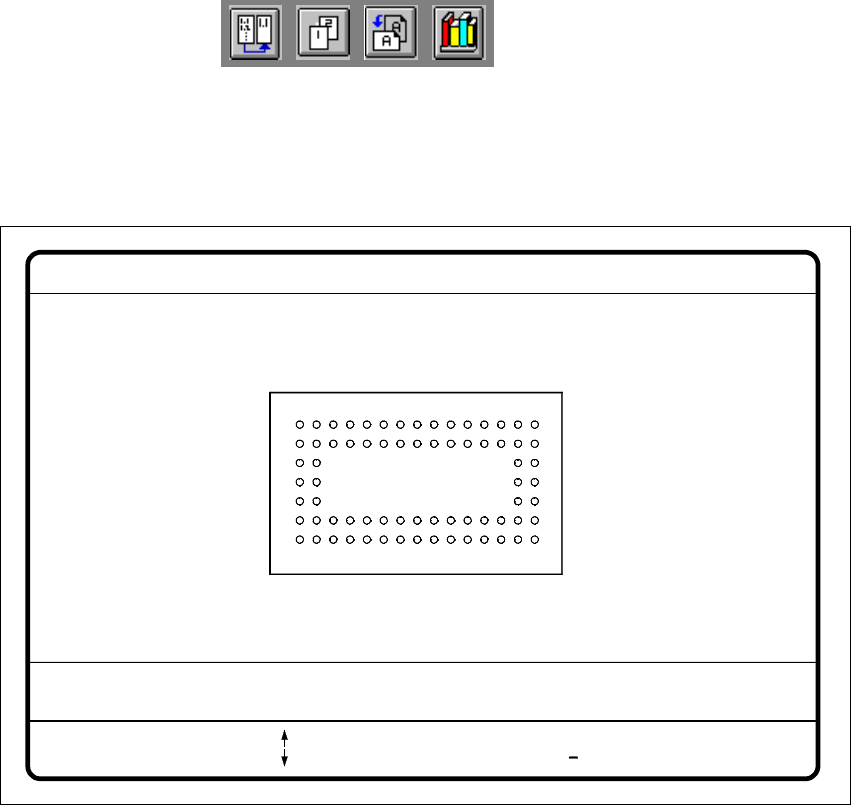

Fig. 6.6 - 29 Menu "Tester composant", image vidéo "visualiser billes"
Å La touche de tabulation permet de sélectionner le modèle de billes.
Å La touche d’espacement permet de sélectionner le rayon, c-à-d. rayon intérieur ou rayon ex-
térieur.
Å Les touches de déplacement curseur permettent d’augmenter ou de réduire le rayon intérieur
et le rayon extérieur de la bille. Les billes sont visualisées sur la bordure gauche de l’image
vidéo, en fonction de leur cotes géométriques et sous la forme d’une image pixel. La valeur
relative au rayon intérieur détermine la forme de la bille:
– la géométrie de la bille correspond à celle d’un cercle, lorsque la valeur du rayon est 0,
– la géométrie de la bille correspond à un anneau circulaire (en forme d’anneau : n’est que
rarement utilisé), lorsque la valeur du rayon est supérieure à 0.
Å Les signes + et – permettent d’augmenter, respectivement de réduire le contraste des billes.
Sélectionner un contraste > 0, lorsque la bille est plus claire que le fond.
Sélectionner un contraste < 0, lorsque la bille est plus foncée que le fond.
Å Appuyer sur la touche "RETURN" pour déclencher les différents pas de mesure saisis dans
les critères de mesure spécifiques au composant sélectionné.
Å Appuyer sur la touche "ESC" pour interrompre cette option, lorsque tous les pas de mesure
n’ont pas été mis à exécution. Vous basculez de nouveau vers le menu "Tester composant".
for me boît. = 5représentation Ball
RET: tester compos.
Tab: modèle Ball
ray. int [mm]
+ : contraste +
- : contraste
contra int.
modèle Ball = 1
ray. ext [mm] contra ext.
type ray: dedans/dehors
blanc: type rayon
= 0.500
= 1.500
= 20
= 10
: plus grand
: plus petit
