Manuel d’utilisation HS-50 6 Fonctions du système Vision Version du logiciel SR.501.xx Edition 12/99 FR 6.6 Tester c omposant 295 t I I t utiliser arê tes boîtier 6 – pour le posit ionnem ent des fe nêtres r otatives Il …
6 Fonctions du système Vision Manuel d’utilisation HS-50
6.6 Tester composant Version du logiciel SR.501.xx Edition 12/99 FR
294
t IIt
6.6.4.17 Mode de mesure "Row"
Le menu suivant apparaît sur l’écran apparaît sur l’écran après avoir cliqué sur le bouton de com-
mande "régler" dans le menu "mode de mesure Row": 6
6

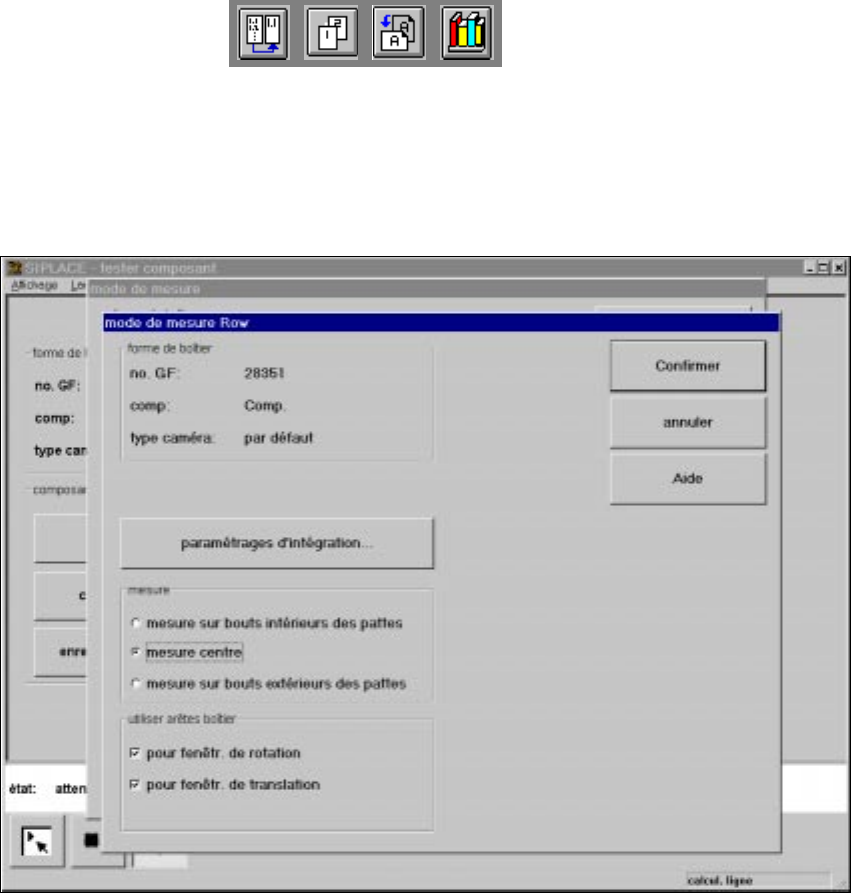

Fig. 6.6 - 37 Option "mode de mesure", menu "mode de mesure Row"
Il est possible, depuis ce menu, 6
– de définir la méthode de mesure des pattes et
– d’exploiter les arêtes des boîtiers pour le positionnement des fenêtres rotatives et/ou des
fenêtres de translation.
mesure 6
Il est possible de sélectionner l’une des options suivantes, lorsque les bouts intérieurs de pattes
recourbées légèrement vers le haut et de pattes brillantes sont mieux représentés que leurs bouts
extérieurs: 6
– mesure sur bouts intérieurs des pattes d’un socle, par ex.
– centre de la patte, mesure du centre de gravité (option "mesure centre") de PLCC, SOJ, par ex.
– mesure sur bouts extérieurs des pattes de QFP, SOT, SO, par ex.
Manuel d’utilisation HS-50 6 Fonctions du système Vision
Version du logiciel SR.501.xx Edition 12/99 FR 6.6 Tester composant
295
t IIt
utiliser arêtes boîtier 6
–
pour le positionnement des fenêtres rotatives
Il est possible d’exploiter les arêtes d’un boîtier pour positionner les fenêtres rotatives de façon
optimale. Condition à remplir: l’arête du boîtier doit être visible et aucune rangée de pattes ne
doit s’y trouver (par exemple pour des connecteurs blancs).
–
pour le positionnement des fenêtres de translation
Il est possible d’exploiter les arêtes d’un boîtier pour positionner les fenêtres de translation de
façon optimale. Condition à remplir: l’arête du boîtier doit être visible et aucune rangée de pat-
tes ne doit s’y trouver.
REMARQUE
Ne modifiez cette valeur que pour des composants spéciaux et des connecteurs et désacti-
vez la mesure Lead dans le cas de connecteurs blancs. 6
paramétrages d’intégration 6
Le menu "mode de mesure Row paramétrages d’intégration" apparaît sur l’écran après avoir cli-
qué sur le bouton de commande "paramétrages d’intégration". 6
6

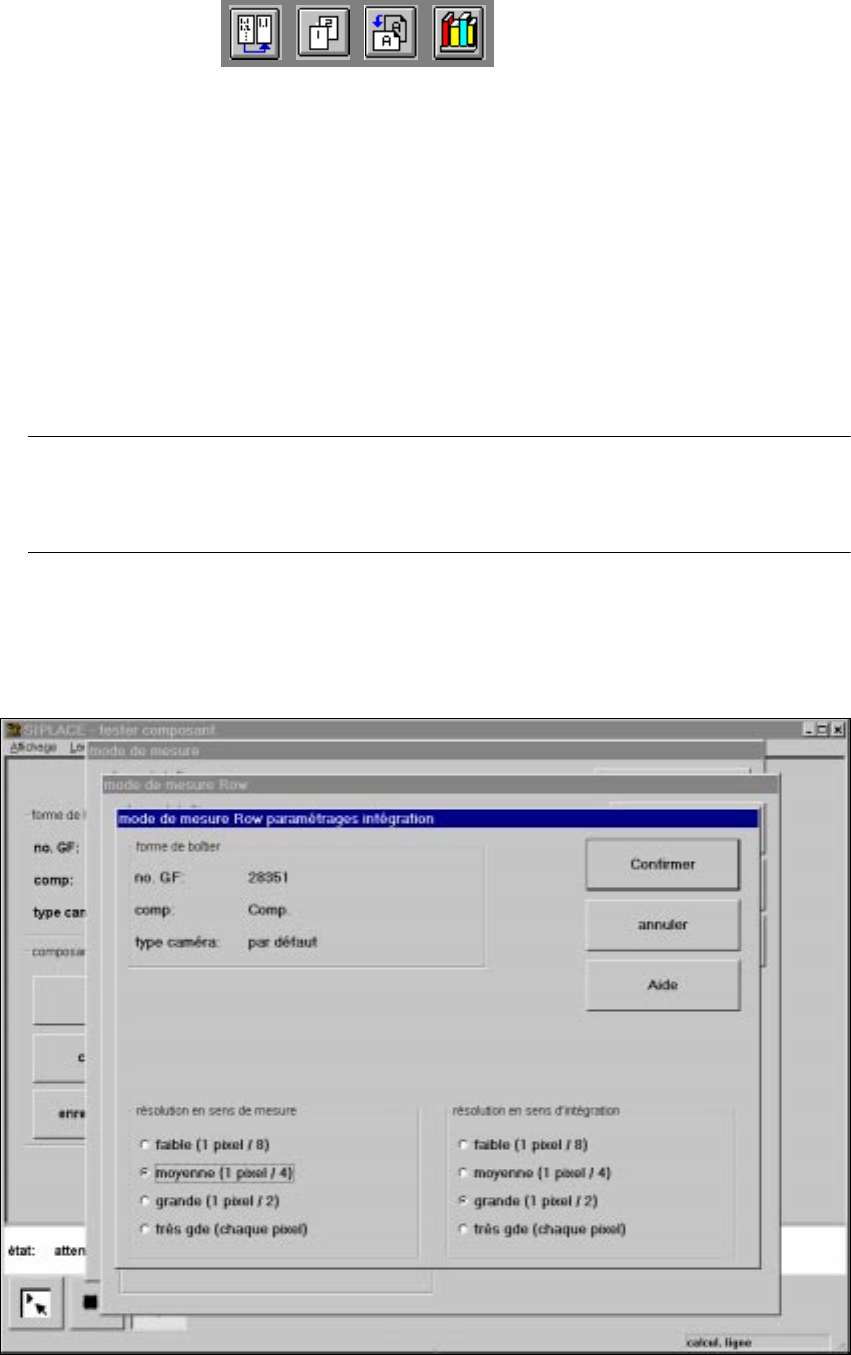

Fig. 6.6 - 38 Option "mode de mesure", menu "mode de mesure Row paramétrages d’intégration"
6 Fonctions du système Vision Manuel d’utilisation HS-50
6.6 Tester composant Version du logiciel SR.501.xx Edition 12/99 FR
296
t IIt
Les temps de mesure sont minimisés en réduisant la résolution en X/Y ou en sens d’intégration.
Veiller cependant à ce que la structure devant être analysée recèle un nombre suffisant de pixels.
Sinon, la qualité de la mesure en souffrirait. En règle générale, nous recommandons une résolu-
tion de très haute à haute. 6
6.6.4.18 Mode de mesure "Corner"
Le menu "mode de mesure Corner" apparaît sur l’écran après avoir cliqué sur le bouton de com-
mande "régler" dans le menu mode de mesure "Corner". 6
6
Fig. 6.6 - 39 Option "mode de mesure", menu "mode de mesure Corner"
6
Il est possible, depuis ce menu, 6
– de définir la méthode de mesure des pattes,
– de choisir le nombre des pattes devant être mesuré dans chaque coin,
– d’activer et de désactiver la mesure de l’angle.
